Qu’est-ce qu’un PCB à rotation rapide ?

CONTENTS

Éprouvez-vous des difficultés avec les délais serrés d'électronique ? Les retards de carte de circuit imprimé tuent-ils l'élan de votre projet ? Les PCB à rotation rapide résolvent les défis de fabrication sensibles au temps tout en maintenant les normes de qualité.

Les PCB à rotation rapide[^1] sont des cartes de circuit imprimé fabriquées en 24 heures à 7 jours grâce à des processus optimisés. Ils permettent une prototypage rapide et des productions d'urgence sans sacrifier la fiabilité, en utilisant des techniques de fabrication avancées pour compresser les délais traditionnels de 2-3 semaines.

Alors que la vitesse définit les PCB à rotation rapide, la véritable valeur réside dans la compréhension de leurs capacités et de leurs limites. Examinons six aspects critiques qui déterminent quand et comment utiliser la fabrication accélérée[^2] de manière efficace.

Qu'est-ce qui définit un PCB à rotation rapide ?

Beaucoup confondent les PCB à rotation rapide avec les travaux précipités. La fabrication de PCB à rotation rapide combine trois piliers qui la distinguent des services standard.

Les PCB à rotation rapide nécessitent :

  1. Des lignes de production rapides dédiées
  2. Des vérifications DFM automatisées
  3. Une planification flexible
    Contrairement aux commandes standard précipitées, ils maintiennent des protocoles de test complets tout en réalisant un délai de retour 5-10 fois plus rapide.

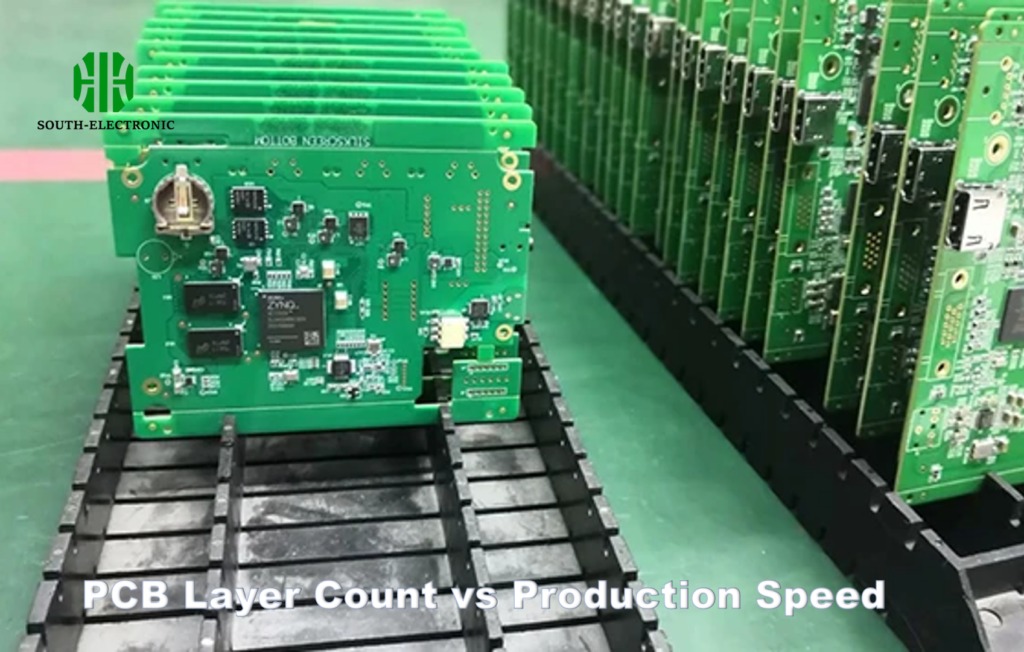

Calendrier de fabrication de PCB

Différenciateurs clés expliqués

Composant de processus PCB standard PCB à rotation rapide
Examen de conception 24-48 heures 2-4 heures (automatisé)
Préparation des matériaux 3-5 jours Stockage à la demande
Procédé de plaquage Traitement par lots Optimisation de lots uniques
Test électrique Sur la base d'échantillons Couverture à 100%

Les services de rotation rapide maintiennent la qualité grâce à :

  1. Matériaux préstockés : Substrats courants stockés pour une utilisation immédiate
  2. Production modulaire : Cellules de workflow indépendantes pour éviter les goulets d'étranglement
  3. Chevauchement de shifts : Opérations 24/7 avec protocoles de passation

Combien de temps pouvez-vous vraiment obtenir des PCB ?

La livraison de PCB en 24 heures semble mythique jusqu'à ce que vous compreniez les options de vitesse étagement que les fabricants proposent réellement.

Le véritable service de 24 heures existe pour les conceptions simples de 1-2 couches, tandis que les cartes de circuit imprimé complexes de 16 couches ou plus nécessitent généralement 5-7 jours. La plupart des projets se situent dans la fourchette de 48-72 heures pour les prototypes de 4-8 couches.

Délais de fabrication de PCB

Vérification de la réalité de la vitesse

Complexité de conception Délai minimum Couches supplémentaires
1-2 Couches rigides 24 heures +8 heures par couche
4-6 Couches HDI 48 heures +12 heures par couche
Flex-rigide 72 heures +24 heures par empilement

Mon équipe a reçu des cartes de circuit imprimé "en 24 heures" en 18 heures en :

  1. Utilisant une épaisseur de stock FR-4 de 0,062 pouces
  2. En évitant les panneaux découpés
  3. En soumettant avant 7 heures du matin, heure locale de fabrication

Les PCB à rotation rapide sont-ils plus coûteux ?

Le compromis coût-vitesse existe, mais n'est pas linéaire. L'optimisation intelligente des processus réduit les frais majorés.

Les PCB à rotation rapide coûtent généralement 15-30 % plus cher que les commandes standard, mais évitent les retards de projet coûteux. Les tarifs en gros s'appliquent à partir de 50 unités, et certains fournisseurs offrent des garanties de rapidité.

Comparaison des coûts de PCB

Décomposition des facteurs de coût

Facteur de coût PCB standard PCB à rotation rapide
Frais de configuration 100-300 $ 250-500 $
Coût par unité (10 pièces) 8 $/carte 11 $/carte
Économie de frais de précipitation N/A 5 % pour les commandes répétées

Stratégies clés de contrôle des coûts :

  1. Partage de panneaux : Combinez plusieurs conceptions sur des panneaux uniques
  2. Appariement de matériaux : Utilisez le stock courant de la maison de fabrication
  3. Planification en dehors des heures de pointe : Certains facturent moins pour les courses de week-end

Prototypage vs production : quel service de rotation rapide convient à votre étape ?

Choisir le mauvais type de service entraîne soit une surconception, soit des cartes de circuit imprimé sous-testées. Alignez vos choix sur la phase du projet.

Les besoins de prototypage nécessitent des itérations rapides[^3] avec des tolérances assouplies. La production nécessite des processus certifiés et une cohérence de lots. Certains fabricants se spécialisent dans un domaine - vérifiez que les capacités correspondent à votre étape.

Prototypage de PCB

Exigences spécifiques à la phase

Exigence Prototypage Production
Tolérances ±20 % acceptables ±5 % requis
Profondeur de test Fonctionnalité de base MIL-STD-883 complet
Documentation Simplifiée Traçabilité complète
MQE 1-5 cartes 100 cartes ou plus

Nous avons perdu 3 jours en utilisant un fournisseur axé sur la production pour des prototypes. Leur MQE de 200 unités et leur temps de combustion de 48 heures rendaient les petits lots impraticables.

Qu'est-ce que les ingénieurs négligent dans la conception de PCB à rotation rapide ?

La précipitation pour respecter les délais entraîne des erreurs évitables. Ces quatre facteurs négligés créent 73 % des échecs de rotation rapide.

Omissions courantes :

  1. Notes de dessin de fabrication manquantes
  2. Spécifications de remplissage de via incorrectes
  3. Dégagement de composants 3D non vérifié
  4. Normes IPC obsolètes

Conception de PCB

Analyse des omissions critiques

Omission Impact Prévention
Empilement de couches incomplet Taux de retard de 62 % Fournir une section transversale JPG
Matériaux non approuvés Attente de matériaux de 48 heures Vérifier la liste de stock avant
Dégagements de bordure <0,5 mm 100 % de reprise Exécuter DRC avant l'exportation
Notes d'impédance manquantes Échecs de tests de signal Inclure une feuille de calcul

Mettez en œuvre une liste de contrôle préalable de 5 points :

  1. Vérifiez tous les fichiers de forage
  2. Confirmez les poids de cuivre
  3. Vérifiez les ouvertures de masque de soudeur
  4. Examinez les marquages de silkscreen
  5. Validez que la liste de matériel correspond au layout

Comment choisir un fabricant de rotation rapide fiable ?

Tous les fournisseurs "rapides" ne livrent pas. Ces critères de sélection distinguent les partenaires réellement capables des allégations marketing.

Évaluez les fabricants en fonction :

  1. Données histogramme de délai de retour réel
  2. Processus internes par rapport aux processus sous-traités
  3. Rapports d'analyse de défaillance
  4. Protocoles de réponse d'urgence client

Évaluation de l'usine de PCB

Matrice de scorecard de fournisseur

Critère Poids Méthode de vérification
Réaction DFM le même jour 25 % Soumission de fichier de test
Capacité transparente 20 % Demander l'horaire de shift
Contacts d'escalade 15 % Obtenir la liste de support
Analyse de cause profonde 30 % Demander un rapport d'échantillon
Flexibilité d'expédition 10 % Vérifier les partenaires de coursier

Nous maintenons une scorecard de fabricant avec 23 paramètres pondérés. Les meilleurs performers montrent régulièrement :

  1. <4 heures de temps de réponse initial
  2. ≥90 % de livraison à temps
  3. ≤5 % de taux de requête d'ingénierie

Conclusion

Les PCB à rotation rapide permettent un développement rapide lorsqu'ils sont utilisés de manière stratégique. Équilibrez les besoins de rapidité avec la préparation de la conception et les exigences de phase. Choisissez des partenaires qui offrent une transparence au-delà des allégations marketing.

Après avoir vu cela, si vous n'avez pas sélectionné le PCB dont vous avez besoin, vous pouvez nous contacter SOUTH-ELECTRONIC, South Electronic PCB a accumulé plus de 20 ans d'expérience dans la fabrication électronique depuis sa création en 2003. Tous nos PCB fourniront des rapports de test et seront accompagnés d'un accord d'assurance qualité et d'une garantie de qualité de 5 ans. Vous pouvez rechercher notre nom de marque SOUTH-ELECTRONIC sur Alibaba pour une consultation, ou vous pouvez contacter notre service commercial directement à inquiry@southelectronicpcb.com


[^1]: Explorez ce lien pour comprendre comment les PCB à rotation rapide peuvent améliorer votre efficacité de production et respecter les délais serrés.
[^2]: Découvrez des informations sur la fabrication accélérée pour optimiser vos processus de production et réduire les délais de manière efficace.
[^3]: Découvrez pourquoi les itérations rapides sont cruciales dans le prototypage de PCB pour améliorer le développement et les tests de produits.
[^4]: Une liste de contrôle préalable complète garantit que tous les aspects critiques sont couverts, réduisant les erreurs et les retards de production.
