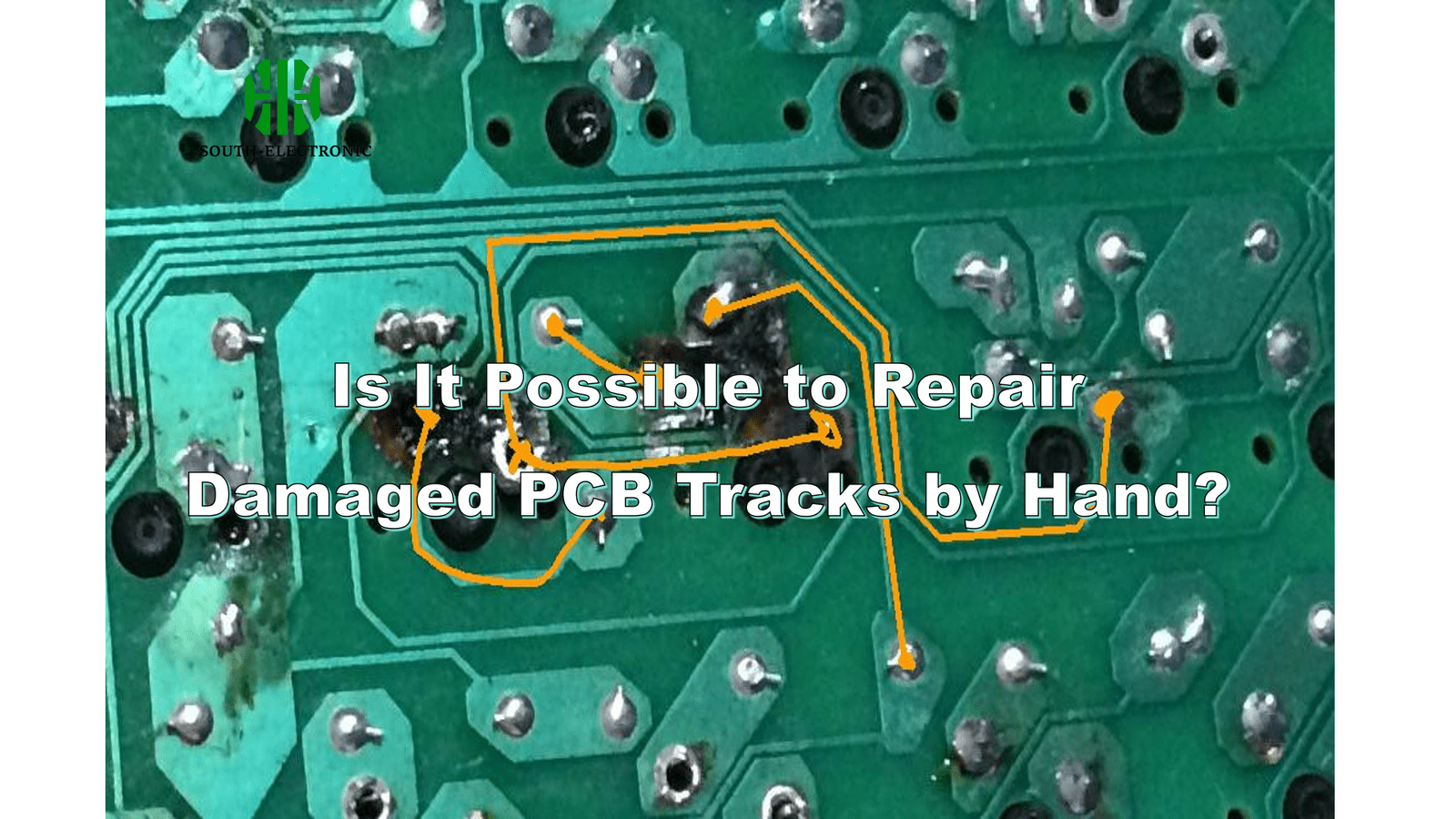

Est-il possible de réparer manuellement des pistes endommagées sur un circuit imprimé ?
Réparer une piste endommagée sur un circuit imprimé à la main est tout à fait possible et peut permettre de gagner du temps et de l’argent. La méthode la plus courante consiste à souder un fil de cuivre sur la piste cassée. En alternative, vous pouvez utiliser de l’encre conductrice ou du ruban de cuivre. En suivant les étapes décrites dans cet article et en prenant les précautions nécessaires, vous pourrez restaurer efficacement des circuits imprimés endommagés et prolonger leur durée de vie.

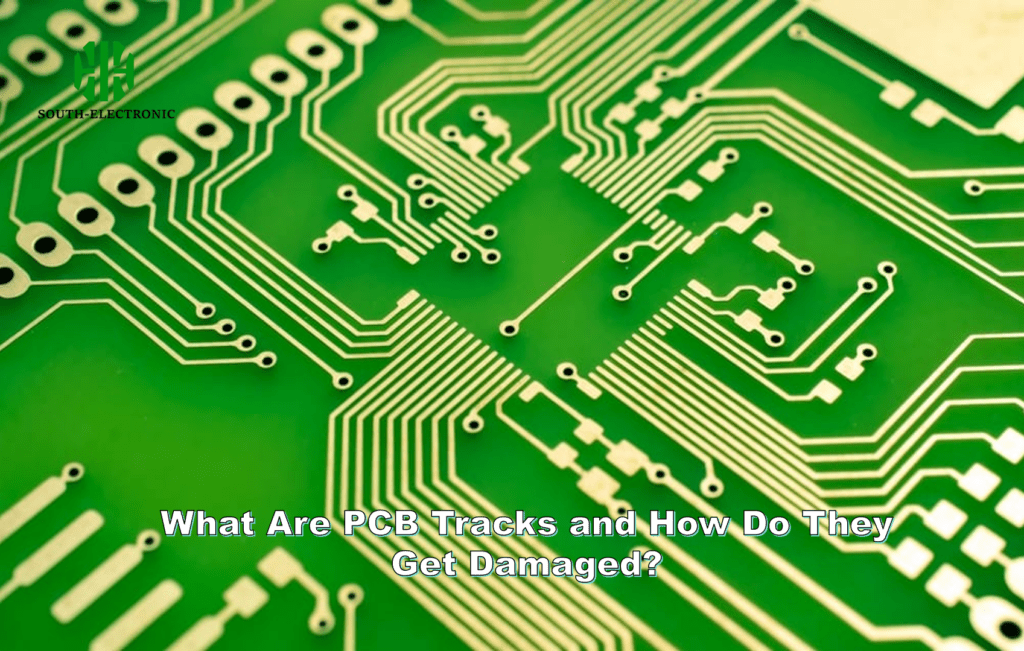

Que sont les pistes sur un circuit imprimé et comment sont-elles endommagées ?
Les pistes sur un circuit imprimé sont les chemins par lesquels circulent les signaux électriques, reliant les composants sur la carte. Ces pistes peuvent être endommagées en raison de :
- Chaleur excessive
- Corrosion
- Stress mécanique
- Rayures accidentelles ou mauvaise manipulation lors de l’assemblage ou de la réparation

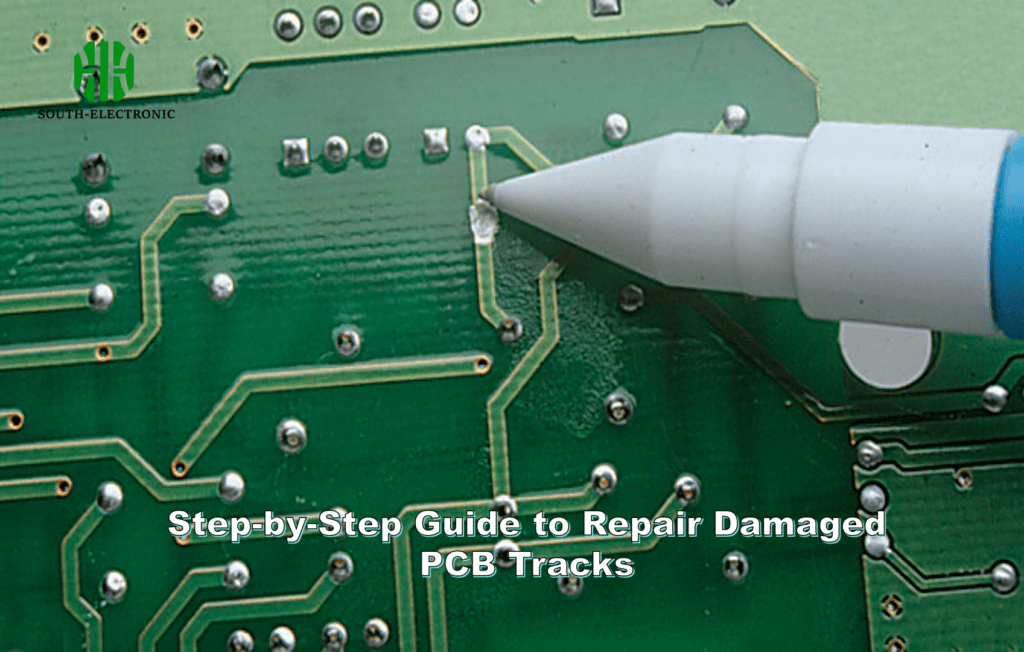

Guide étape par étape pour réparer des pistes de circuit imprimé endommagées
Voici un guide simple étape par étape pour réparer manuellement les pistes d’un circuit imprimé :
Outils dont vous aurez besoin
- Fer à souder
- Fil de cuivre ou stylo à encre conductrice
- Soudure
- Multimètre
- Flux
- Pincettes
- Lame ou scalpel
- Solution de nettoyage pour circuits imprimés (facultatif)
Étape 1 : Diagnostiquer les dommages
Avant de commencer, inspectez le circuit imprimé pour localiser la piste cassée ou endommagée. Utilisez un multimètre en mode continuité pour tester si une connexion existe entre les deux extrémités de la piste.
Étape 2 : Gratter et nettoyer la piste cassée
Utilisez une lame ou un scalpel pour gratter le revêtement protecteur de la piste de cuivre. Exposez environ 3 à 5 mm de cuivre propre de chaque côté de la rupture.
Étape 3 : Préparer le fil de cuivre
Prenez un fil de cuivre fin (idéalement de calibre 32-34) et coupez un morceau légèrement plus long que la piste cassée. Étainer le fil en appliquant une petite quantité de soudure, afin d’améliorer la conductivité.
Étape 4 : Souder le fil de cuivre au circuit imprimé
Appliquez une petite quantité de flux sur le cuivre exposé du circuit imprimé.
Placez le fil de cuivre étamé sur la rupture et soudez-le aux deux extrémités de la piste de cuivre exposée.
Assurez-vous que les soudures sont propres et lisses pour éviter les courts-circuits.
Étape 5 : Tester la réparation
Après la réparation, utilisez un multimètre pour vérifier la continuité à travers la piste réparée. Si la piste est correctement connectée, le multimètre émettra un bip ou affichera une faible valeur de résistance.
Méthodes alternatives pour réparer les pistes de circuits imprimés
Parfois, vous n’aurez peut-être pas accès à du fil de cuivre ou à un fer à souder. Voici quelques méthodes alternatives :
- Stylo à encre conductrice : Un stylo à encre conductrice peut être utilisé pour dessiner une nouvelle piste sur celle qui est cassée. Cette méthode est adaptée aux petites pistes ou aux pistes complexes difficiles à souder.
- Ruban de cuivre : Le ruban de cuivre est une autre solution rapide pour les pistes cassées sur un circuit imprimé. Découpez un morceau de ruban, placez-le sur la zone cassée et soudez les extrémités à la piste de cuivre existante.
Comparaison des méthodes de réparation des pistes de circuits imprimés
| Méthode | Outils nécessaires | Avantages | Inconvénients |
|---|---|---|---|
| Fil de cuivre et soudure | Fer à souder, fil, flux | Solide, durable | Nécessite des compétences en soudure |
| Encre conductrice | Stylo conducteur | Rapide, pas besoin de souder | Moins durable |
| Ruban de cuivre | Ruban de cuivre, fer à souder | Facile à utiliser, bonne conductivité | Résistance limitée, peut se décoller |

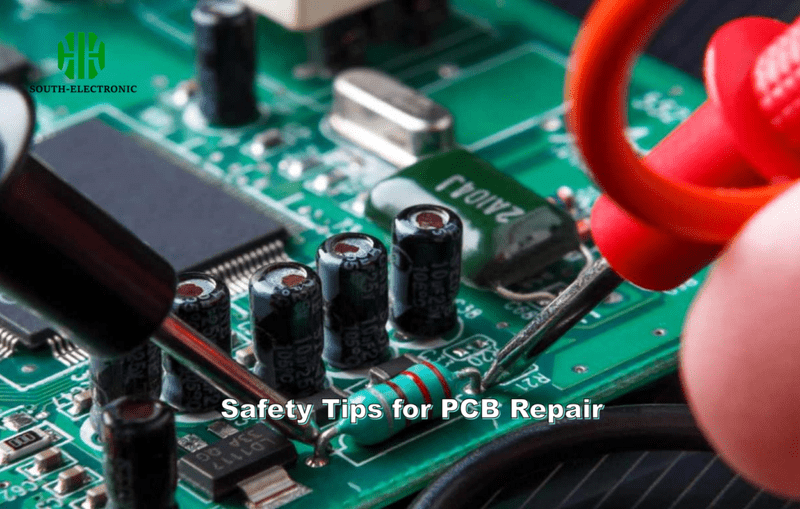

Conseils de sécurité pour la réparation des circuits imprimés
Lorsque vous travaillez avec des circuits imprimés, il est important de suivre ces conseils de sécurité :
- Évitez les décharges électrostatiques : Toujours vous mettre à la terre avant de toucher un circuit imprimé pour éviter les dommages causés par l’électricité statique.
- Travaillez dans un endroit ventilé : La soudure dégage des fumées qui peuvent être nocives, alors travaillez dans un espace bien ventilé.
- Portez des équipements de protection : Des gants et des lunettes de protection sont recommandés pour éviter les brûlures ou les blessures aux yeux.
Comment prévenir les dommages aux pistes de circuits imprimés à l’avenir
- Manipulez avec soin : Évitez d’appliquer une pression excessive sur la carte lors des réparations ou de l’assemblage.
- Utilisez une protection thermique : Lors du soudage, appliquez de la chaleur seulement pendant quelques secondes à la fois pour éviter la surchauffe.
- Entretien régulier : Inspectez régulièrement les cartes pour détecter la corrosion ou l’usure, surtout dans des environnements difficiles.
