Quelles sont les exigences de priorité de câblage ?
(a) Priorité pour les lignes de signal clés : l'alimentation, les petits signaux analogiques, les signaux à haute vitesse, les signaux d'horloge et les signaux de synchronisation sont priorisés.
(b) Principe de priorité de densité de câblage : Commencez le câblage à partir de l'appareil ayant la relation de connexion la plus complexe sur la carte unique. Commencez le câblage à partir de la zone ayant la densité de câblage la plus élevée sur la carte unique.
(c) Notes sur le traitement des signaux clés : Essayez de fournir des couches de câblage dédiées pour les signaux clés tels que les signaux d'horloge, les signaux à haute fréquence et les signaux sensibles, et assurez leur aire de boucle minimale. Si nécessaire, le blindage et l'augmentation de l'espace de sécurité doivent être adoptés pour assurer la qualité du signal.
(d) Les réseaux ayant des exigences de contrôle d'impédance doivent être disposés sur la couche de contrôle d'impédance, et leurs signaux ne doivent pas être divisés.
Compétences de contrôle de diaphonie de câblage
(a) Explication du principe 3W : La distance entre les lignes doit être maintenue 3 fois la largeur de la ligne. Afin de réduire la diaphonie entre les lignes, l'espacement des lignes doit être suffisant. Si la distance entre les centres des lignes n'est pas inférieure à 3 fois la largeur de la ligne, 70 % des champs électriques entre les lignes peuvent être maintenus pour ne pas se gêner mutuellement, ce qui est appelé la règle 3W.
(b) Contrôle de diaphonie : La diaphonie fait référence à l'interférence mutuelle entre différents réseaux sur une carte de circuit imprimé due au câblage parallèle long, principalement en raison de la capacité distribuée et de l'inductance distribuée entre les lignes parallèles. Les principales mesures pour surmonter la diaphonie sont :
-
Augmenter l'espacement entre les câblages parallèles et suivre la règle 3W ;
-
Insérer des lignes d'isolement à la masse entre les lignes parallèles ;
-
Réduire la distance entre la couche de câblage et le plan de masse.
Quelles sont les règles générales de câblage ?

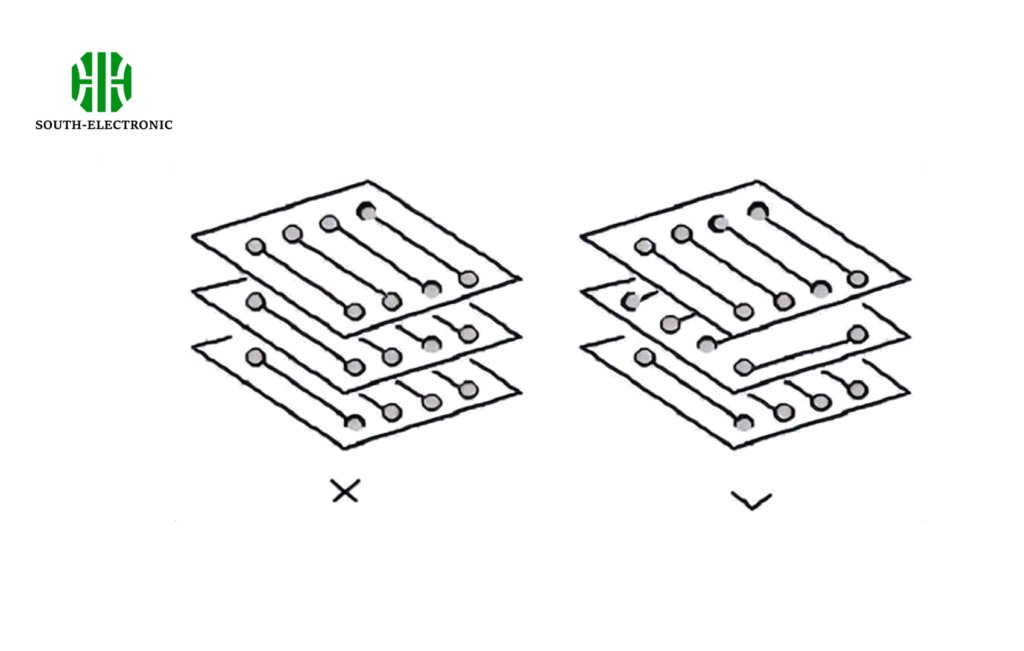

(a) Les directions de routage des plans adjacents doivent être orthogonales. Évitez de faire courir différents signaux dans la même direction sur des couches adjacentes pour réduire les interférences inter-couches inutiles ; lorsque cette situation est difficile à éviter en raison des limitations de structure de carte (comme certains backplanes), en particulier lorsque le débit de signal est élevé, envisagez d'utiliser des plans de masse pour isoler chaque couche de câblage et des signaux de masse pour isoler chaque ligne de signal.

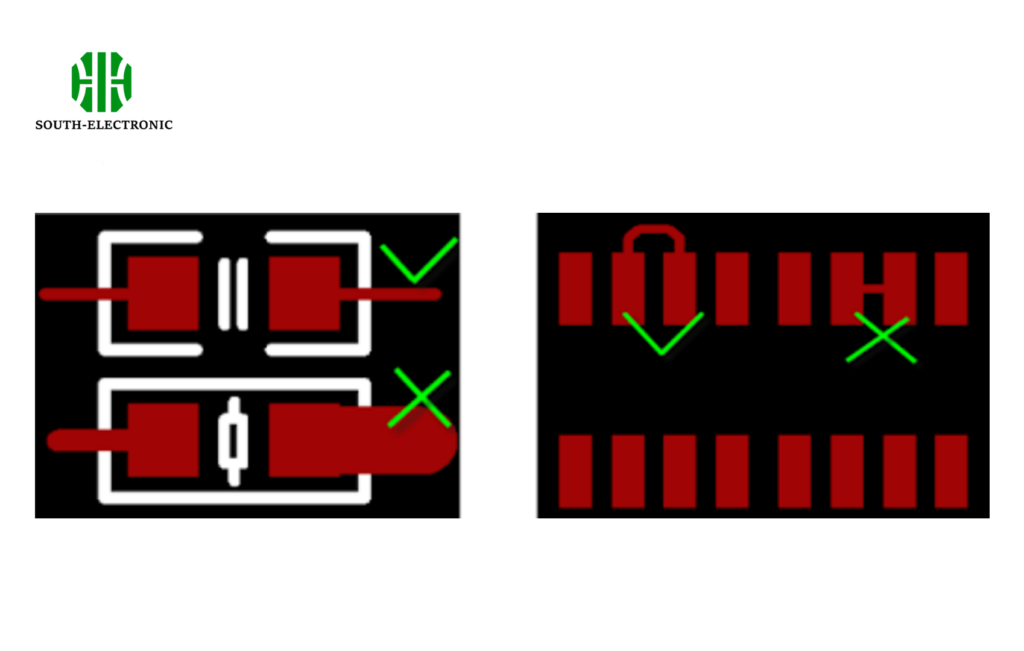

(b) Le routage des petits dispositifs discrets doit être symétrique. Les broches des pads SMT having une distance d'espacement relativement proche doivent être connectées à partir de l'extérieur des pads. La connexion directe au milieu des pads n'est pas autorisée.

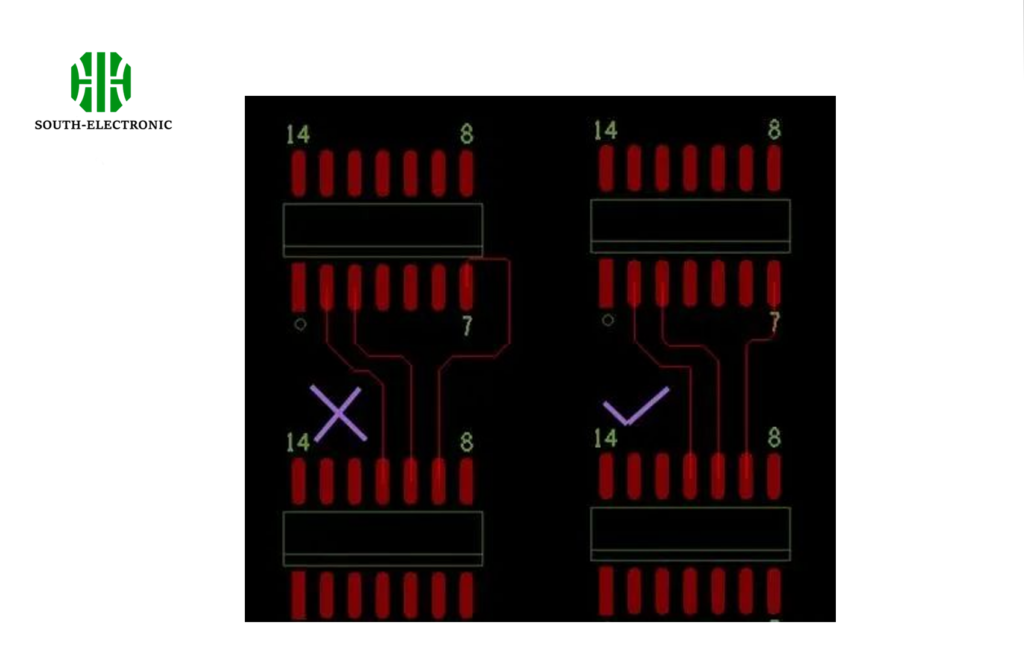

(c) La règle de boucle minimale, c'est-à-dire que la surface de la boucle formée par la ligne de signal et sa boucle doit être aussi petite que possible. Plus la surface de la boucle est petite, moins il y a de rayonnement externe et moins il y a d'interférence externe.

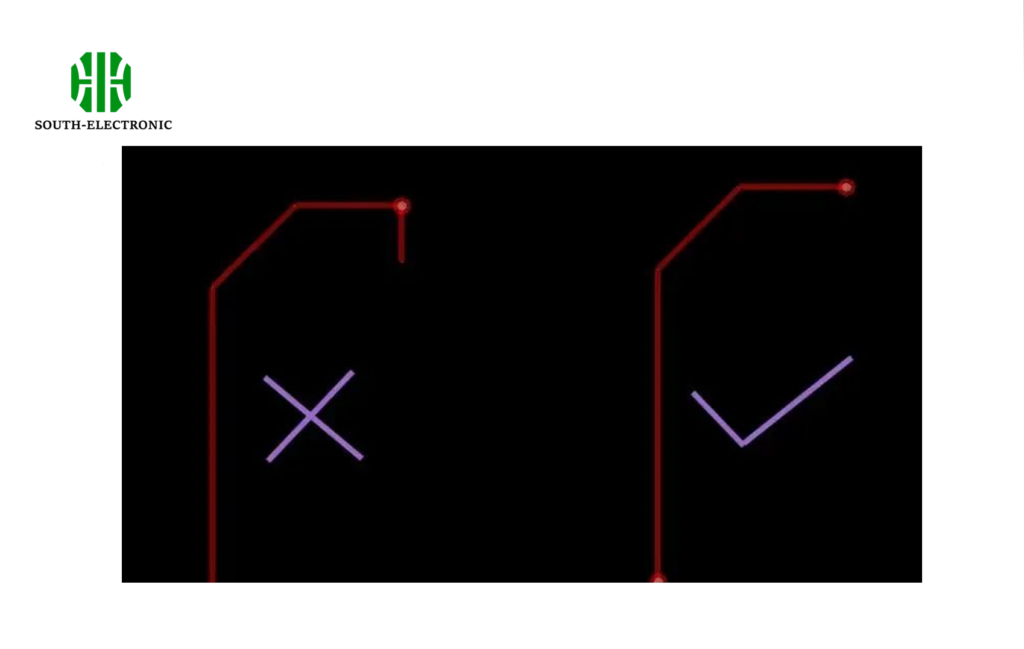

(d) Aucun STUB n'est autorisé dans le routage.

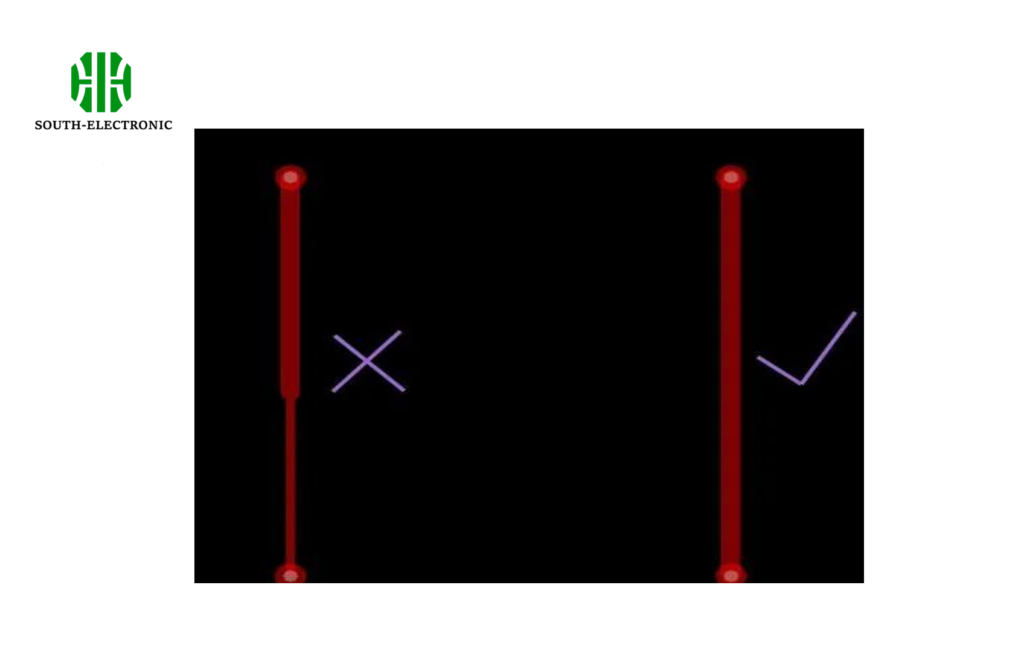

(e) La largeur de câblage du même réseau doit être cohérente. Le changement de largeur de ligne entraîne une impédance caractéristique inégale de la ligne, et une réflexion se produit lorsque la vitesse de transmission est élevée. Dans certaines conditions, telles que la structure similaire du fil de connexion du connecteur et du fil de connexion du package BGA, le changement de largeur de ligne peut ne pas être évité en raison de l'espace de distance réduit. La longueur effective de la partie incohérente au milieu doit être minimisée.
(f) Évitez que la ligne de signal ne forme des boucles auto-referencées entre différentes couches. Ce problème est facile à survenir dans la conception de cartes multi-couches, et les boucles auto-referencées entraîneront des interférences de rayonnement.
(g) Les angles aigus et les angles droits doivent être évités dans la conception de PCB, ce qui générera des radiations inutiles et de mauvaises performances de processus de production de PCB.
Conclusion
Priorisez les signaux clés (alimentation, horloge, etc.), utilisez le principe 3W et les lignes d'isolement pour contrôler la diaphonie ; suivez le routage orthogonal des couches adjacentes, maintenez la boucle minimale, évitez les angles droits et les boucles auto-referencées, assurez une largeur de ligne cohérente et prévenez la réflexion et l'interférence du signal.
