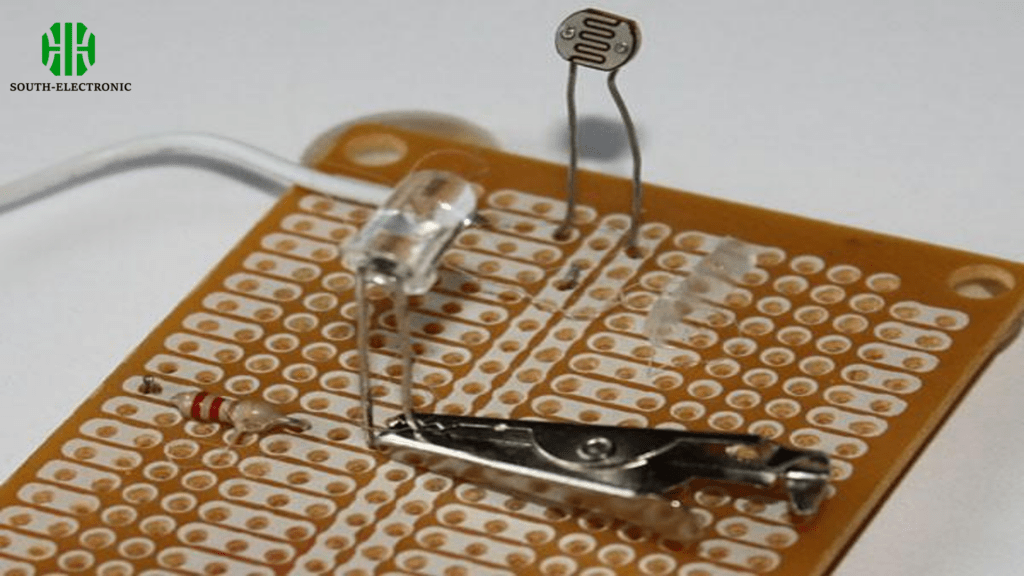

Comment souder un circuit sur un PCB ?

1.Essentiels de la soudure sur PCB

La soudure est une compétence de base en électronique. Elle implique l’utilisation d’un fer à souder et de soudure (un alliage métallique qui fond facilement) pour connecter des composants électroniques à un circuit imprimé (PCB). La soudure est un processus où vous faites fondre un alliage métallique appelé soudure avec un fer à souder pour créer un lien solide entre les parties métalliques, notamment en électronique. La soudure, qui fond à basse température, s’infiltre dans le joint entre les pièces sans les faire fondre, agissant comme une colle qui maintient les pièces ensemble et assure une connexion électrique.

2.Préparation pour la soudure

Un espace de travail bien organisé est essentiel pour une soudure efficace. Assurez-vous que tous les outils et matériaux nécessaires sont facilement accessibles pour éviter toute interruption pendant le processus de soudure.

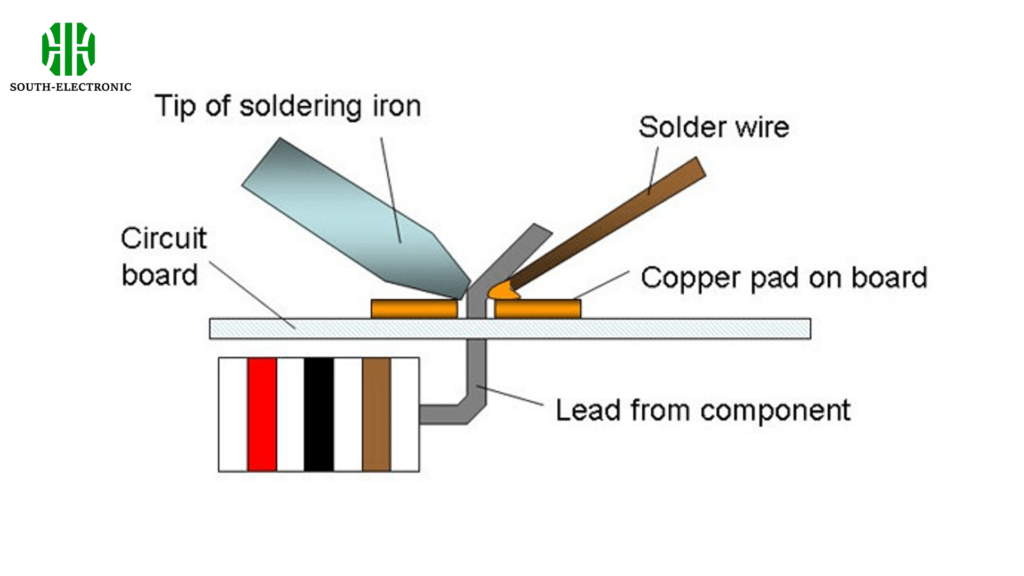

3.Processus de soudure étape par étape

• Étainnage du fer à souder : L’étainnage de la pointe de votre fer à souder avant de commencer assure une meilleure transfert de chaleur et prolonge la durée de vie de la pointe.
• Préparation du PCB : Nettoyez soigneusement le PCB pour éliminer les contaminants qui pourraient interférer avec la qualité de la soudure.
• Positionnement des composants : Placez tous les composants avec précision. Utiliser un porte-PCB peut stabiliser la carte, facilitant ce processus.
• Soudure des composants : Appliquez la soudure tout en maintenant la pointe du fer à l’angle et à la température corrects pour former des joints de soudure solides et propres.
• Inspection et finition : Inspectez chaque joint de soudure sous un bon éclairage ou une loupe. Assurez-vous qu’il n’y a pas de joints froids ou de ponts de soudure.

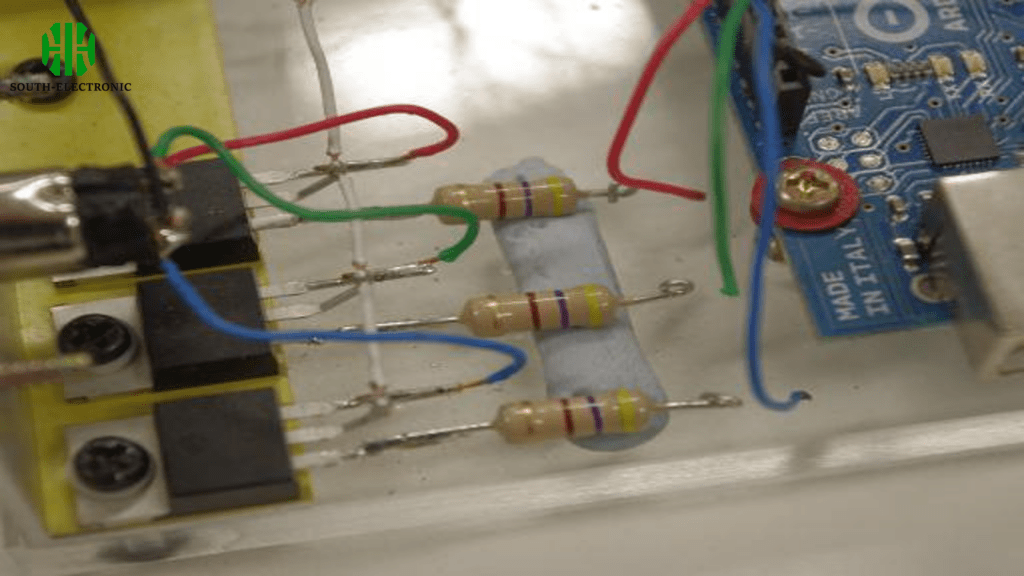

Comment maintenir les composants en place lors de la soudure ?

Lorsque vous soudez des composants sur un PCB, vous pouvez les maintenir en place en pliant légèrement les pattes après les avoir insérées à travers la carte. Pour les dispositifs de montage en surface, vous pouvez utiliser de petits morceaux de ruban résistant à la chaleur comme le ruban Kapton. Vous pouvez également utiliser des outils tels que des portes-PCB ou des mains aidantes pour garder la carte et les composants stables. Si vous avez beaucoup de composants ou des composants vraiment délicats, vous pouvez souder une broche pour les maintenir en place pendant que vous finissez de souder tout le reste.

Combien est-il difficile de souder un package WSON-12 avec de l’air chaud ?

Souder un package WSON-12 avec de l’air chaud est modérément difficile mais tout à fait gérable avec un peu de pratique et les bons outils. L’utilisation de l’air chaud nécessite un contrôle précis de la température et du flux d’air pour éviter d’endommager le composant et les circuits à proximité. L’application préalable de pâte à souder sur les pads à l’aide d’un pochoir peut aider à obtenir des joints de soudure plus uniformes. Il est important de chauffer uniformément le package et la zone environnante pour assurer un bon reflow, ce qui est crucial pour un résultat de soudure réussi.

Conclusion

Si vous êtes passionné d’électronique, vous devez savoir souder. C’est le meilleur moyen d’assembler des choses et de réparer des circuits sur une carte imprimée. Vous devez préparer votre espace de travail et disposer des bons outils. Vous devez également savoir comment effectuer chaque étape de la soudure correctement afin d’obtenir de bonnes connexions qui restent fiables. Peu importe si vous soudez des pièces simples avec des trous ou quelque chose comme un package WSON-12 avec de l’air chaud. Vous devez pratiquer et faire attention à ce que vous faites.
