Votre smartphone vous a-t-il déjà brûlé la main pendant un appel vidéo ? La surchauffe détruit les composants électroniques et affecte leurs performances. La gestion thermique résout ces problèmes de température dans tous les secteurs.
La gestion thermique régule la chaleur dans les systèmes grâce à une conception et des méthodes de refroidissement stratégiques, maintenant les composants à des températures de fonctionnement sûres pour garantir leur fiabilité et prévenir les pannes prématurées.
Comprendre les méthodes de contrôle thermique devient crucial à mesure que la taille des appareils diminue et que la demande énergétique augmente. Découvrons comment les ingénieurs relèvent les défis thermiques de l'électronique moderne.

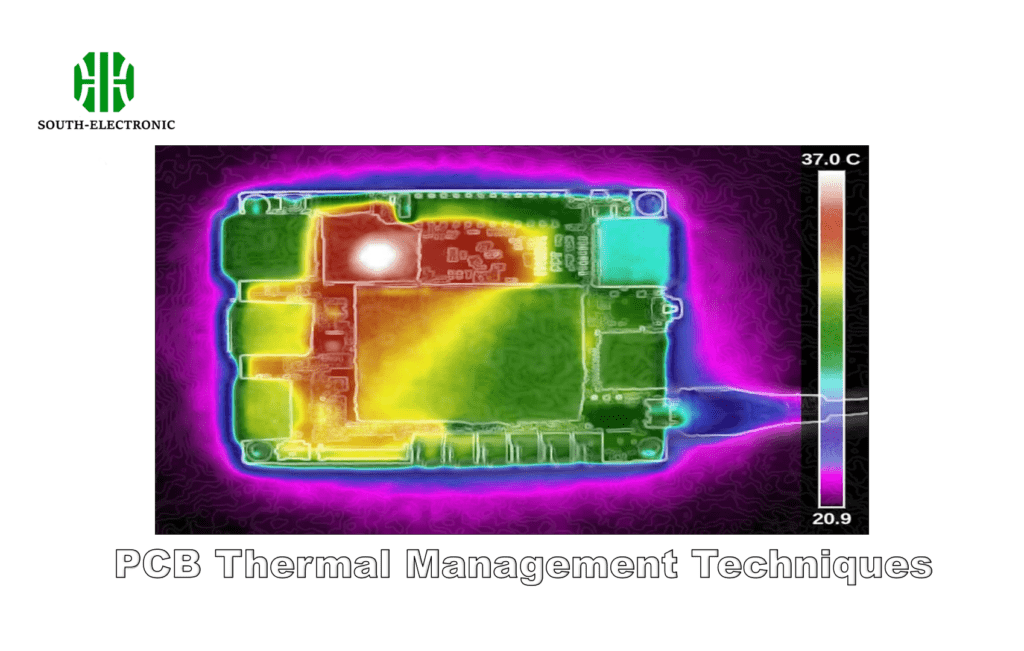

Quelles sont les techniques et méthodes courantes de gestion thermique des circuits imprimés ?
Vous êtes-vous déjà demandé pourquoi votre ordinateur portable de jeu ne fond pas pendant les sessions marathon ? Les solutions thermiques pour PCB fonctionnent en coulisses grâce à plusieurs approches :
Les principales techniques thermiques pour PCB incluent les dissipateurs thermiques, les vias thermiques, les coulées de cuivre et les matériaux d'interface, associés à un placement stratégique des composants et à un refroidissement par air forcé pour une dissipation thermique optimale.

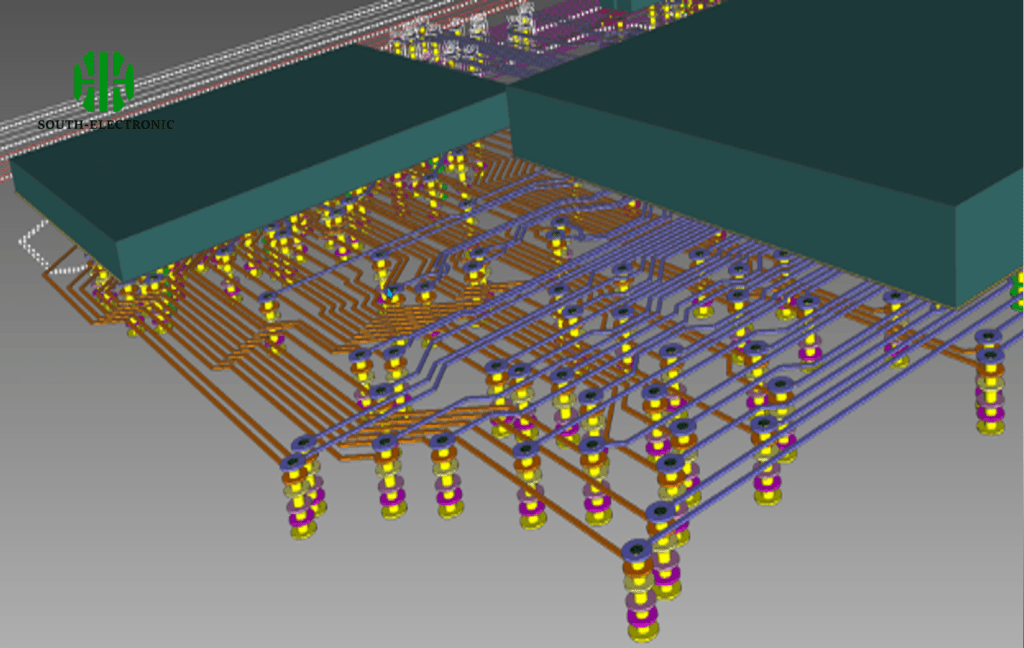

Trois piliers du contrôle thermique des PCB
1. Solutions basées sur les matériaux
| Méthode | Fonctionnement | Idéal pour |
|---|---|---|
| Vias thermiques | Conduction thermique par trous | Cartes haute densité |
| PCB à noyau métallique | Couche de base en aluminium | Électronique de puissance |
| Revêtement thermique | Substrat métallique isolé | Applications LED |
2. Stratégies d'implantation
- Placer les composants chauds près des bords de la carte
- Séparer les composants thermosensibles des modules d'alimentation
- Utiliser des motifs de relief thermique dans les coulées de cuivre
3. Systèmes de refroidissement actifs
Les applications industrielles associent des réseaux de ventilateurs à des plaques de refroidissement liquide. Les appareils grand public utilisent des courbes de ventilation intelligentes qui ajustent la vitesse en fonction de capteurs de température en temps réel.
Quels sont les défis de la gestion thermique de l'électronique ?
Pourquoi les nouveaux smartphones continuent-ils de surchauffer malgré un refroidissement avancé ? Les ingénieurs thermiques modernes sont confrontés à trois défis majeurs :
Les principaux défis comprennent la gestion de la chaleur dans les espaces compacts, l'équilibre entre les performances et les limites thermiques, et la gestion des modes d'utilisation imprévisibles en conditions réelles qui poussent les systèmes au-delà des conditions de test en laboratoire.
Démantèlement des barrières thermiques
1. Contraintes d'espace
| Problème | Impact | Atténuation |
|---|---|---|
| Densité des composants | Zones de concentration thermique | Modélisation thermique 3D |
| Conceptions fines | Flux d'air réduit | Chambres à vapeur |
2. Limitations des matériaux
Les substrats à base de polymères sont confrontés à des contraintes thermiques élevées. Les fabricants testent désormais des stratifiés chargés en céramique qui offrent une conductivité thermique deux fois supérieure à celle du FR-4 standard.
3. Charges de travail dynamiques
Le profil thermique d'un drone change radicalement entre le vol stationnaire et le vol à grande vitesse. Les systèmes de refroidissement adaptatifs utilisant les prédictions de l'apprentissage automatique deviennent essentiels.
Comment entretenir et optimiser les systèmes thermiques pour une fiabilité à long terme ?
Le système de refroidissement de votre voiture nécessite des vidanges, tout comme les solutions thermiques. L'entretien prévient la dégradation progressive des performances.
La maintenance régulière comprend le nettoyage des grilles d'aération, la réapplication de pâte thermique, la surveillance des données des capteurs et la mise à jour des algorithmes de refroidissement pour tenir compte du vieillissement des composants.
Stratégies d'optimisation
1. Calendrier de maintenance préventive
| Composant | Fréquence de vérification | Indicateurs clés |
|---|---|---|
| Dissipateurs thermiques | 6 mois | Accumulation de poussière |
| Pâte thermique | 12 mois | Aspect sec/fissuré |
| Ventilateurs | 3 mois | Variations de bruit |
2. Suivi des performances
- Enregistrement des relevés de la caméra thermique pendant la maintenance
- Comparaison des températures de démarrage et de test de contrainte
- Suivi des courbes de régime du ventilateur en charge
3. Mises à niveau
Lors du remplacement de composants :
- Vérification de la compatibilité TDP
- Vérification de la compatibilité de montage
- Test avec un logiciel de simulation thermique
Conclusion
Une gestion thermique efficace allie conception intelligente, matériaux de qualité et maintenance proactive. Comprendre ces principes permet de prolonger la durée de vie des appareils tout en maintenant des performances optimales dans toutes les applications.
