Vous êtes-vous déjà senti perdu face à un fouillis de circuits imprimés ? Vous n'êtes pas seul. Identifier les composants d'un circuit imprimé est déconcertant pour de nombreux débutants. Je vais vous simplifier la tâche étape par étape.

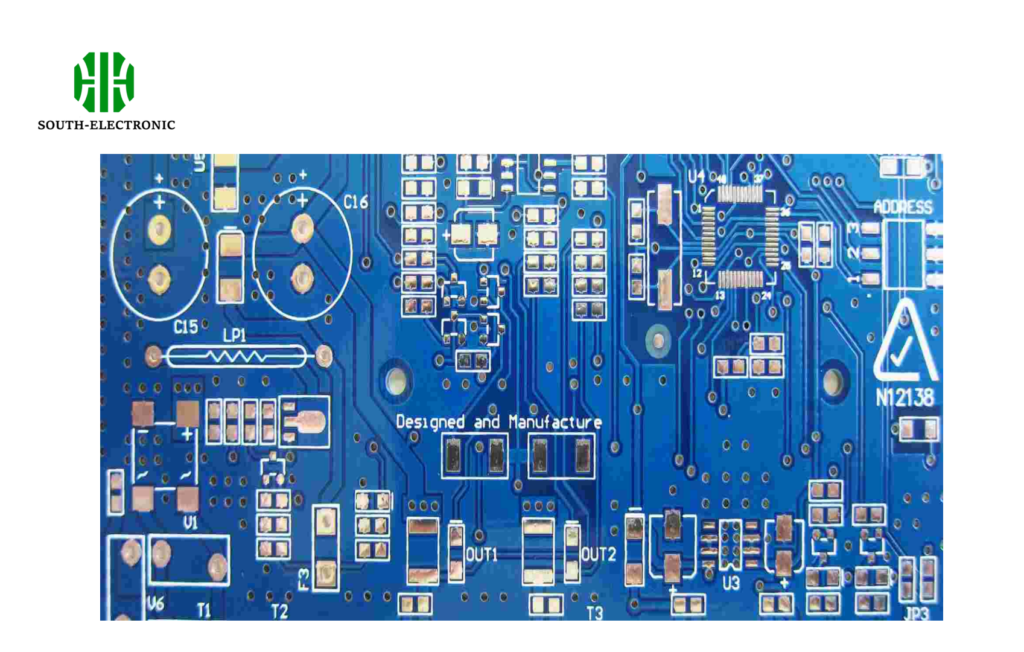

Les circuits imprimés contiennent des composants tels que des résistances, des condensateurs et des circuits intégrés, chacun remplissant des fonctions spécifiques pour permettre le fonctionnement électronique. Reconnaître ces noms de composants électroniques permet de diagnostiquer les pannes et d'interpréter les schémas.
Comprendre ces éléments transforme la confusion en confiance. Explorons comment chaque composant influence le fonctionnement d'un circuit imprimé.
Quels sont les composants essentiels d'un circuit imprimé et leurs symboles ?

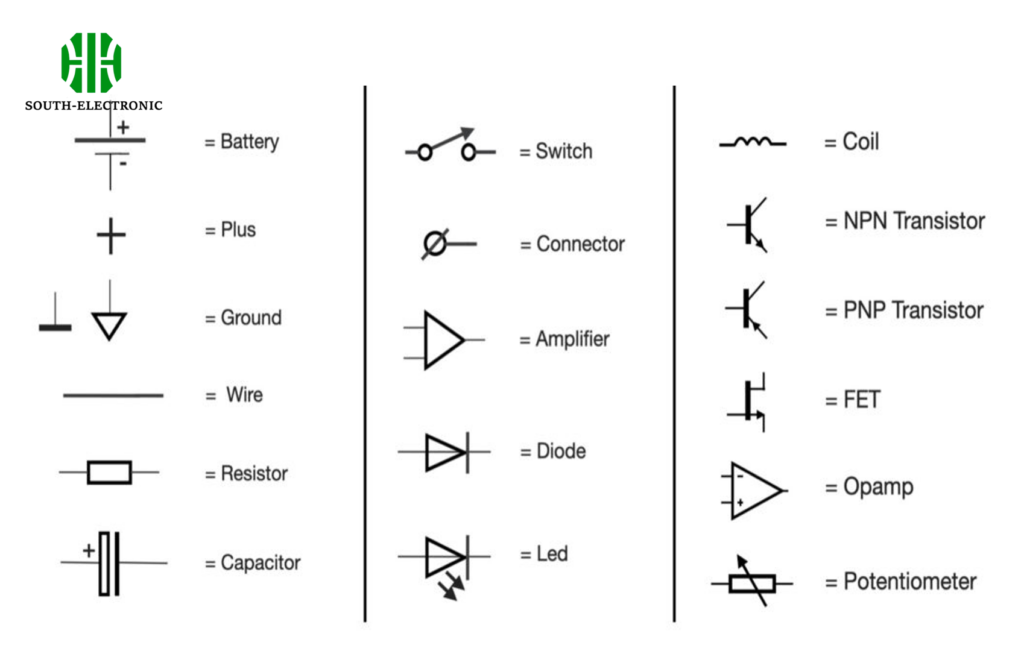

Vous êtes frustré par les symboles cryptiques des schémas ? Ce gribouillis ou ce triangle signifie quelque chose d'essentiel. Je vais vous les décoder.
Les résistances limitent le flux de courant, symbolisées par des lignes en zigzag. Les condensateurs stockent l'énergie grâce à des lignes parallèles. Les inductances utilisent des symboles bobinés pour créer un champ magnétique. Les transistors affichent des flèches indiquant le sens du courant.
Symboles et fonctions clés
La normalisation des symboles rend les conceptions de circuits imprimés universelles. Voici un aperçu :
| Composant | Symbole | Fonction | Exemple d'utilisation concrète | |---------------|----------------|-------------------------------------|-------------------------------|
| Résistance | Ligne en zigzag | Contrôle le flux de courant | Règle la luminosité des LED |
| Condensateur | Lignes parallèles | Stocke/libère la charge électrique | Lisse les ondulations de l'alimentation |
| Diode | Triangle + barre | Permet un courant unidirectionnel | Empêche le flux inverse de la batterie |
| Transistor | Flèche + lignes | Amplifie/commute les signaux | Alimente les commandes du moteur |
Les résistances empêchent la surchauffe des circuits. L'éclairage du tableau de bord d'une voiture en dépend. Les condensateurs gèrent les pics de tension soudains. Les téléphones les utilisent pour stabiliser les appareils photo. Les diodes protègent les pièces sensibles à la polarité. Les panneaux solaires en ont besoin pour éviter les dommages par inversion. Les transistors pilotent des actions complexes. Votre ordinateur en utilise des milliards pour traiter rapidement les données.
Comment fonctionnent les composants des circuits intégrés comme les puces électroniques et les transistors ?

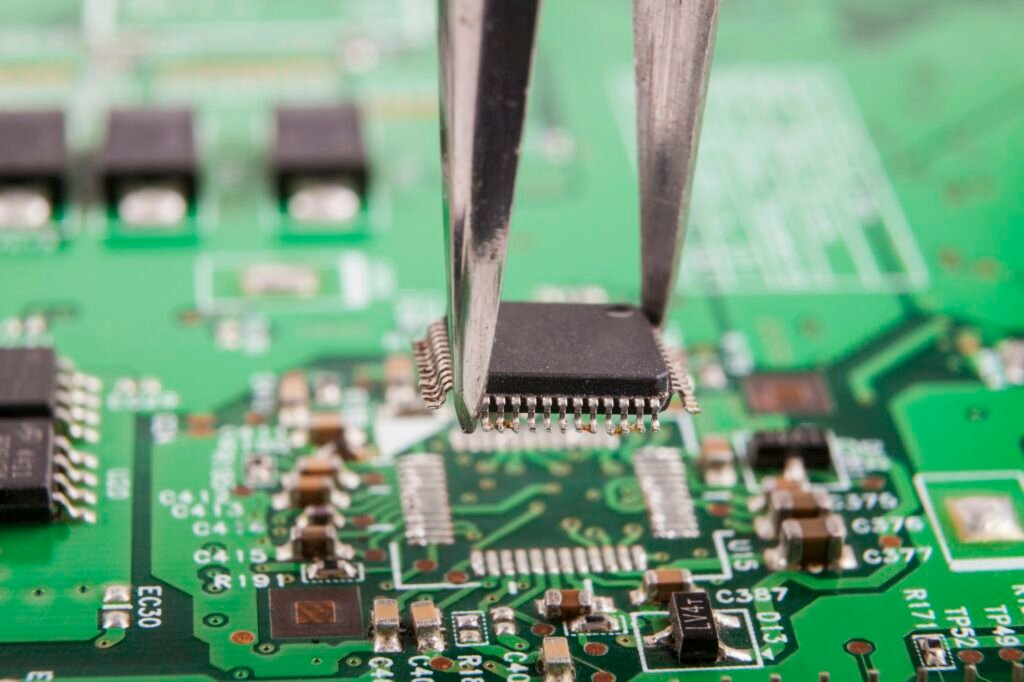

Pourquoi les minuscules puces contrôlent-elles des appareils entiers ? Les composants des circuits intégrés[^4] concentrent une puissance immense à l'échelle microscopique. J'ai un jour grillé une puce électronique en ignorant les limites de tension. Apprenez de mon erreur.
Les puces électroniques intègrent des circuits sur des plaquettes de silicium. Les transistors agissent comme des commutateurs ou des amplificateurs grâce à des couches semi-conductrices. Tous deux gèrent les opérations logiques en manipulant le flux d'électrons.
À l'intérieur des circuits intégrés et des transistors
Les semi-conducteurs permettent aux cartes électroniques[^5] de traiter les signaux. Utilisez cette comparaison :
| Élément | Structure | Rôle | Application automobile |
|---|---|---|---|
| MOSFET | Grille/Source/Drain | Commutation de puissance | Contrôle de batterie de véhicule électrique |
| Micropuce de processeur | Millions de transistors | Tâches de calcul | Systèmes de gestion moteur |
| Circuit intégré d'ampli-op | Broches d'entrée/sortie | Amplification du signal | Traitement des données des capteurs |
| Thyristor | Quatre couches semi-conductrices | Commutation à courant élevé | Circuits de phares |
Les MOSFET gèrent efficacement l'alimentation des véhicules électriques. Les dissipateurs thermiques préviennent les dommages thermiques. Les micropuces traitent les données des capteurs, comme la pression des pneus. Les défauts de soudure provoquent des dysfonctionnements. Les amplificateurs opérationnels amplifient les signaux faibles des capteurs de stationnement. La température affecte la précision. Les thyristors assurent la stabilité des phares. Le blindage électromagnétique des voitures préserve la clarté du signal.
Quelles sont les fonctions de 10 composants clés d'un circuit imprimé ?
Quels composants d'un circuit imprimé sont vraiment importants ? Manquer son rôle risque de conduire à un mauvais diagnostic des pannes. Je vais mettre en avant les héros du quotidien avec lesquels vous interagissez quotidiennement.
Les composants essentiels comprennent les transformateurs (réglage de la tension), les LED (indicateurs visuels), les fusibles (protection contre les surintensités), les capteurs (collecte de données) et les connecteurs (liaisons externes). Chacun permet une interaction sécurisée.
Rôles détaillés des composants
Identifier les noms des composants électroniques[^6] pour des réparations pratiques :
| Pièce | Fonction principale | Impact des pannes | Technique de lecture des circuits imprimés |
|---|---|---|---|
| Fusible | Prévient les risques d'incendie | Arrêt de l'appareil | Vérification de la continuité avec un multimètre |
| Transformateur | Modification des niveaux de tension | Instabilité de l'alimentation | Suivi des enroulements d'entrée/sortie |
| LED | Indication d'état | Perte de rétroaction utilisateur | Respect de la polarité (+) |
| Capteur | Détection environnementale | Réponses d'automatisation défectueuses | Vérification des fluctuations de tension |
Les fusibles protègent contre les courts-circuits. Les fusibles automobiles sont conformes à la norme IATF 16949. Les transformateurs abaissent la tension domestique pour les appareils électroniques. Les vias thermiques dissipent la chaleur. Les LED indiquent l'état de l'appareil. Les procédés CMS automobiles garantissent la résistance aux vibrations. Les capteurs (par exemple, d'humidité) adaptent les systèmes comme les essuie-glaces. Les tests détectent la dérive d'étalonnage. Les connecteurs résistent aux cycles de branchement. Le placage à l'or réduit les défaillances dues à la corrosion.
Conclusion
Reconnaître les composants des circuits imprimés simplifie le dépannage. Les composants essentiels façonnent notre interactivité électronique. Utilisez ce guide pour décoder n'importe quel circuit imprimé en toute confiance.
