Are you curious about what makes your electronics tick? Found this fascinating yet unnoticed piece? Discover the hidden canvas behind every device.

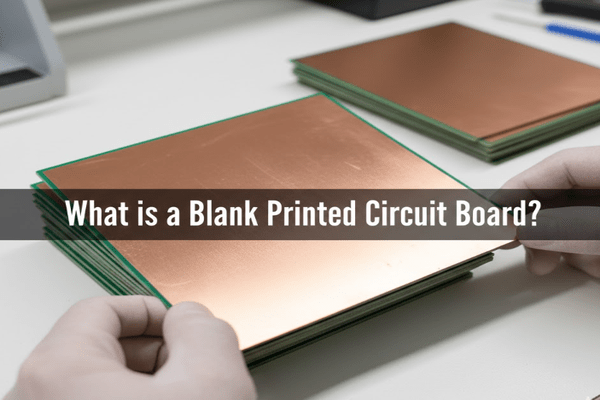

Blank printed circuit boards (PCBs) are the unpopulated skeletons of electronic devices. These insulated boards carry conductive copper paths, forming the physical base where components live.
These silent platforms determine your gadget's potential. A well-chosen blank PCB ensures optimal performance.
Quels sont les différents types de PCB vierges ?
Overwhelmed by technical terms? Choosing the wrong type can ruin your project. Let's simplify this crucial decision.
Blank PCBs vary by material and structure - FR-4 standards, aluminium cores for heat, or flexible designs. Match the type to your need: temperature resistance, signal speed, or space constraints.
Critères de sélection décisifs
Deeper distinctions matter beyond basic categories. Material composition affects everything from durability to signal integrity. Specialized coatings prevent corrosion, high-frequency boards use unique laminates.
PCB FR-4 : Le standard polyvalent
Le matériau époxy renforcé vit dans la majorité des appareils. Son rapport résistance/coût le rend idéal pour les prototypes et produits grand public.
- Points forts : Coût modéré, isolation électrique fiable
- Limites : Supporte mal les fortes chaleurs
À noyau métallique : Dissipation thermique
Une plaque aluminium évacue la chaleur des composants gourmands. Essentiel pour les LED puissance et alimentations.
- Points forts: Refroidissement actif intégré
- Limites : Perçage complexe, surcoût ~30%
Flexibles : Électronique pliable
Des polymères thermostables remplacent la fibre de verre. Parfait pour les wearables et espaces réduits.
- Points forts : Résistance aux vibrations, gain de place
- Limites : Assemblage délicat
Rigid-flex : Hybrides performants
Combine des zones rigides et des connexions souples. Utilisé en aérospatiale où la fiabilité prime.
- Points forts : Supprime les connecteurs
- Limites : Coût de fabrication élevé
| Type | Épaisseur typique | Température max | Coût relatif |
|---|---|---|---|
| FR-4 | 1.6mm | 130°C | ★☆☆ |
| Noyau aluminium | 3.0mm | 160°C | ★★☆ |
| Flexible | 0.2mm | 100°C | ★★★ |
| Rigid-flex | 0.8mm+ | 140°C | ★★★★ |
| Haute fréquence | varie | 180°C | ★★★★☆ |
Combien coûte un PCB vierge et où l'acheter ?
Anxious about production costs? Budget surprises can kill projects. Smart sourcing makes all the difference.
Prices swing from €0.50/unit (big batch simples) to €150+ (complex boards). Key factors: copper weight, layers count, surface finish. Always request samples before mass orders.
Variables d'achat stratégiques
Fournisseurs differ in reliability and specialties. Some focus on prototypes, others on mass production. Lead times vary: standard 5-10 days versus express 48h (++cost).
- Paramètres techniques : Épaisseur cuivre (35 μm min), couches (coût +40%/couche), percés aveugles (surcoût)
- Finition surfacique : HASL sans plomb supplémentaire (+15%), ENIG doré (+€30/m²)
- Quantité : >500 unités? Demandez des remises volume
- Services : Le test électrique ajoute ~10% mais évite les désastres
Astuces pour acheter malin
Évitez les mauvaises surprises avec ces méthodes testées :
- Pré-prototype : Commandez toujours 3 exemplaires initiaux pour validation mécanique
- Comparatif : Utilisez outils de devis en ligne (PCBWay, JLCPCB)
- Locaux : Pour urgences, certains fournisseurs européens livrent en 72h (Eurocircuits)
- Négociation : Sur 1000+ pièces, proposez le transport lent pour -20%
| Canal achat | Délai moyen | Minimum | Avantages |
|---|---|---|---|
| Grossistes (Mouser) | 2-4 jours | 1 pièce | Stock immédiat |
| Chinois en ligne | 10-15 jours | 5 pièces | Prix imbattables |
| Fabricants européens | 3-7 jours | 10 pièces | Garantie qualité |
| Brocante électronique | Sur place | Pièce unique | Dépannage urgent |
Comment fabriquer ses PCB vierges soi-même ?
Tempted by homemade electronics? The DIY route teaches fundamentals but has strict limits. Assess feasibility before diving.
Basic etching requires: plaque cuivrée, acide persulfate d'ammonium, masque thermocollant. Results lack industrial precision - traces >0.3mm only. Good for learning, impractical for SMD modern components.
Méthodes artisanales comparées
Safety is non-negotiable. Always work outdoors with goggles and gloves. Chemical disposal regulations vary by region - check local laws.
Méthode chemise thermique (Papier transfert)
Ironing laser print onto copper, cheapest entry point.
- Étapes : Impression inversée => Fer à repasser (200°C) => Bain acide
- Pièges : Transfert partiel, résolution médiocre
Gravure UV
Meilleure précision avec résine photosensible et lampe UV.
- Étapes : Masque transparent -> Exposition -> Développement chimique
- Résolution : Atteint 0.2mm avec équipement qualité
| Équipement | Investissement | Précision atteinte | Toxicité |
|---|---|---|---|
| Kit base | €50 | >0.5mm | Modérée |
| Graveur UV | €200+ | 0.3mm | Élevée |
| Fraiseuse CNC | €1500+ | 0.1mm | Nulle |
Limitations pratiques
Ma première tentative a libéré des fumées toxiques nécessitant une ventilation spéciale. Qualité inégale sur circuit complexes. Démasquage accidentel ruine le travail. Point culminant : perçage manuel des 200 trous !
Conclusion
Comprendre les PCB vierges - types, coûts, méthodes DIY - permet de mieux concevoir des produits électroniques performants et fiables sur le long terme.
