Fatigué des câbles emmêlés qui limitent la connectivité de vos appareils ? Les cartes de circuit imprimé Bluetooth https://zh.wikipedia.org/zh-cn/%E6%A0%91%E8%8E%93%E6%B4%BE résolvent ce problème en permettant la communication sans fil grâce à des conceptions compactes et intégrées. Découvrons le fonctionnement de ces cartes et pourquoi elles alimentent les technologies sans fil modernes.

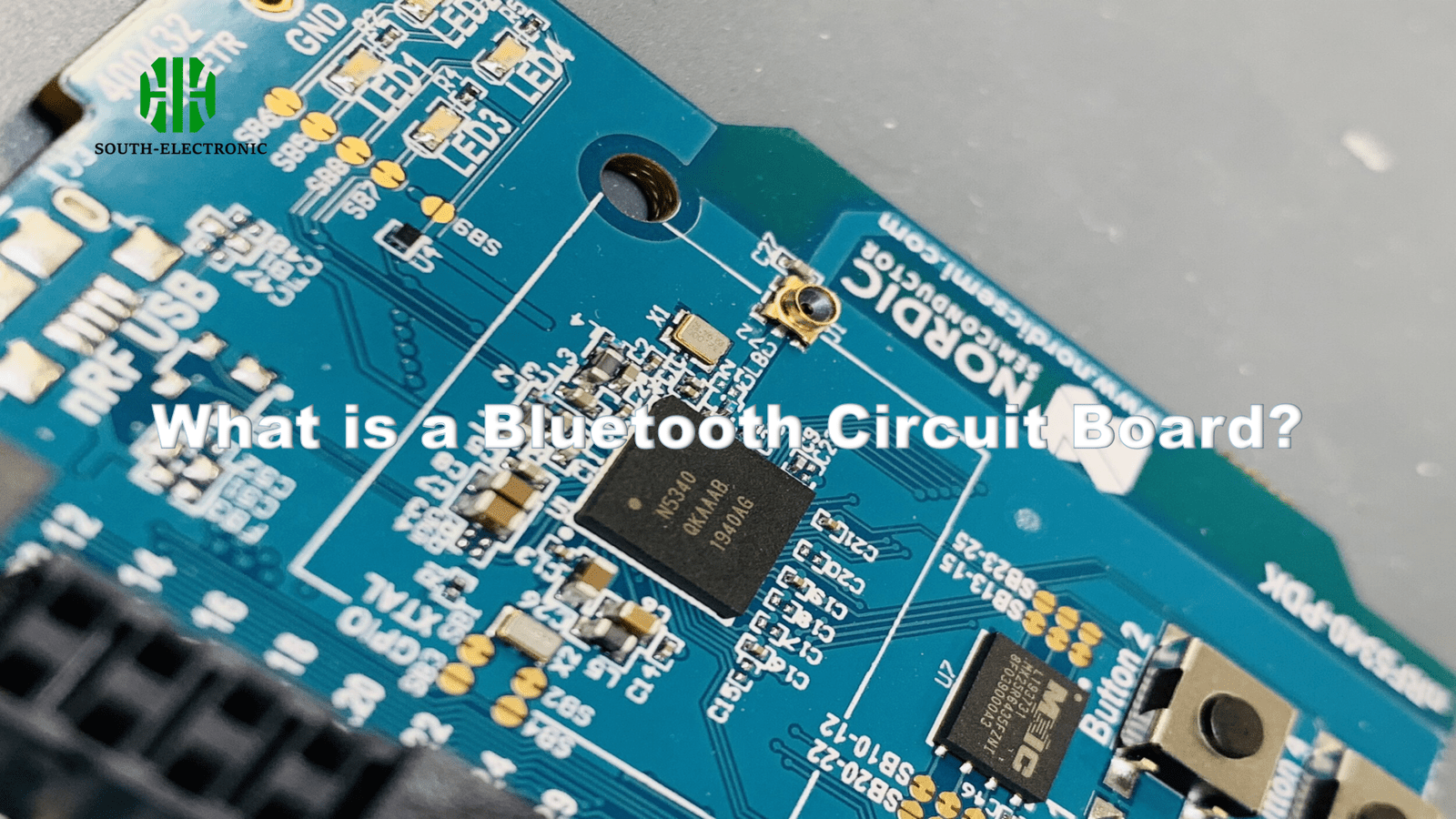

Une carte de circuit imprimé Bluetooth intègre une antenne, des puces radio et des microcontrôleurs pour permettre une communication sans fil à courte portée entre appareils (généralement jusqu'à 100 mètres) grâce aux ondes radio 2,4 GHz[^2]. Ces cartes de circuit imprimé (PCB) constituent l'épine dorsale des enceintes sans fil, des objets connectés et des appareils domestiques intelligents.
Si les fonctionnalités Bluetooth de base semblent simples, la conception de ces cartes nécessite un équilibre entre la puissance du signal, l'efficacité énergétique et les contraintes d'espace physique. Analysons les aspects clés de la conception et du fonctionnement à travers des questions cruciales.

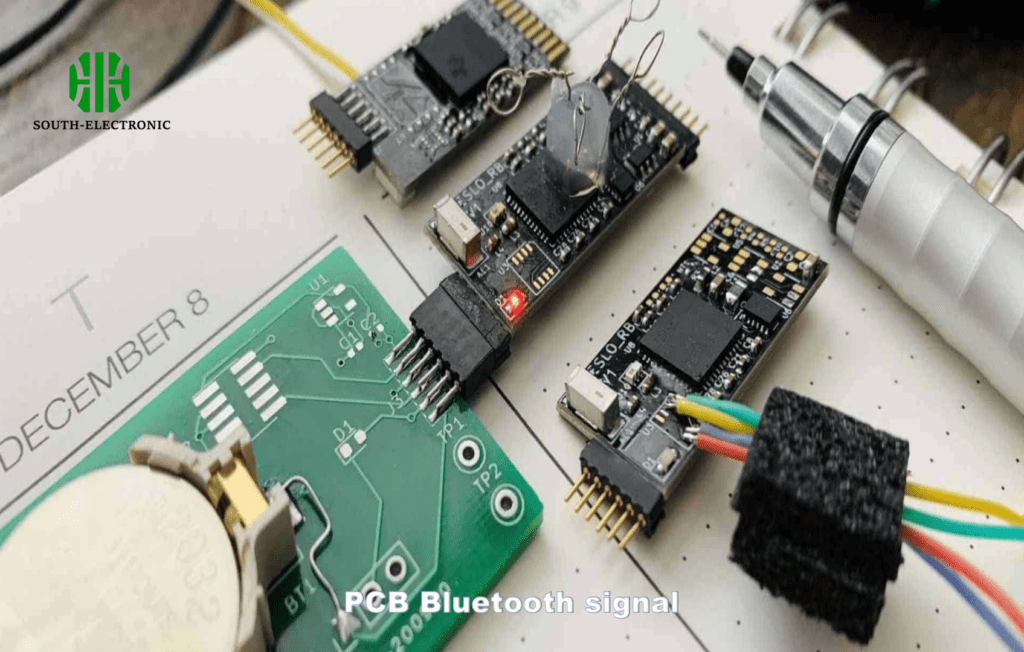

Comment une carte de circuit imprimé Bluetooth transmet-elle des signaux sans fil ?
Perte de connexion lorsque vos écouteurs sans fil sont à seulement 3 mètres ? La qualité de transmission du signal dépend de la synergie de trois éléments clés du PCB.
Les cartes Bluetooth convertissent les données en ondes radio de 2,4 GHz via des antennes intégrées, grâce à la technologie FHSS (Frequency-hopping-spread-spectrum)[^3] afin d'éviter les interférences avec d'autres appareils sans fil. Le système alterne entre 79 canaux 1 600 fois par seconde.
)
Trois composants de transmission clés
| Composant | Rôle | Impact sur la conception |
|---|---|---|
| Émetteur-récepteur RF | Convertit les signaux numériques en ondes radio | Nécessite des pistes adaptées en impédance |
| Antenne | Émet des ondes électromagnétiques | La forme et la longueur déterminent la plage de fréquences |
| Circuit balun | Adaptation de l'antenne à l'émetteur | Prévention des pertes par réflexion du signal |
La puissance du signal Bluetooth dépend fortement de la conception de l'antenne. J'ai déjà construit un prototype de tracker d'activité où une erreur de longueur d'antenne de 5 mm réduisait la portée de 40 %. Les ingénieurs optimisent la forme des antennes (puce, circuit imprimé ou fil externe) en fonction de la taille de l'appareil et des limites de puissance. Un placement correct du plan de masse empêche l'absorption du signal par les composants métalliques à proximité.

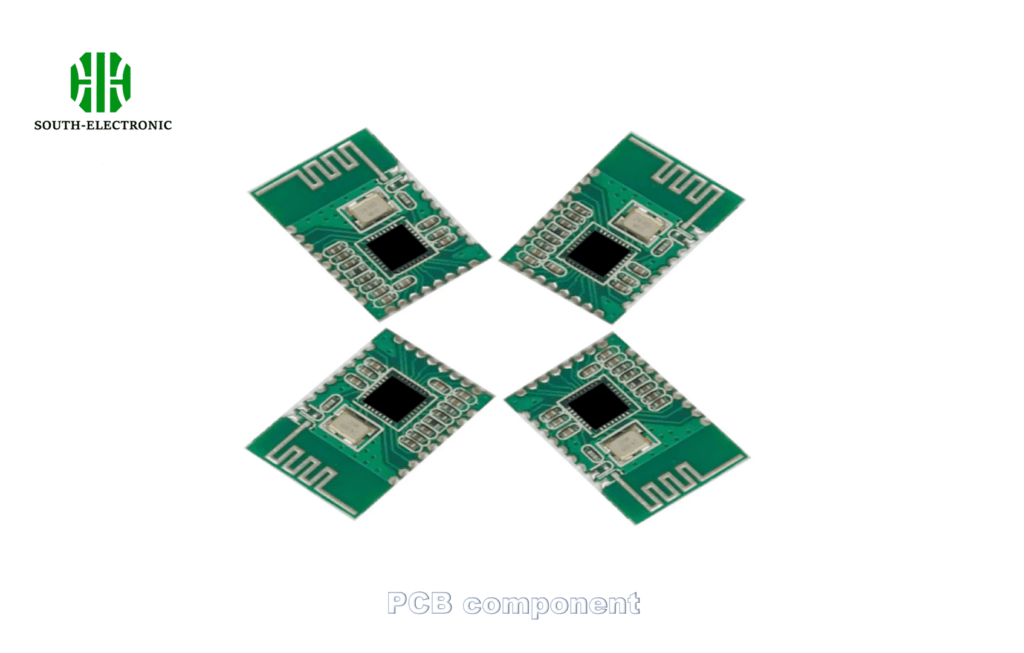

Quels composants sont essentiels à la fiabilité d'un circuit imprimé Bluetooth ?
Vous rencontrez des déconnexions aléatoires, même à courte portée ? Un mauvais choix ou une mauvaise disposition des composants est à l'origine de la plupart des problèmes de fiabilité Bluetooth.
Les composants critiques d'un circuit imprimé Bluetooth comprennent : le circuit intégré/module Bluetooth, l'oscillateur à quartz, le frontal RF et les circuits microrubans à impédance contrôlée. Chacun contribue à la stabilité des performances sans fil et doit répondre à des spécifications strictes.
)
Tableau des facteurs de fiabilité
| Facteur | Spécifications idéales | Impact des pannes |
|---|---|---|
| Adaptation d'impédance | 50 Ω ±10 % | Réflexion du signal > 30 % de perte |
| Tolérance du cristal | ±10 ppm | Dérive de fréquence : rupture de l'appairage |
| Bruit de l'alimentation | Ondulation < 30 mV | Déconnexions aléatoires |
| Stabilité thermique | -40 °C à +85 °C | Réduction de la portée par temps chaud/froid |
Lors de mon premier projet d'enceinte Bluetooth, un remplacement de régulateur de puissance à 3 centimes a résolu 90 % des problèmes de perte de signal. Des condensateurs de découplage de haute qualité à proximité du circuit intégré Bluetooth sont indispensables ; j'utilise au moins un condensateur de 1 µF et un condensateur de 10 nF en parallèle. Des tests de température ont révélé que les oscillateurs à quartz bon marché dérivent au-delà de la plage de fonctionnement sur les tableaux de bord des voitures en été.

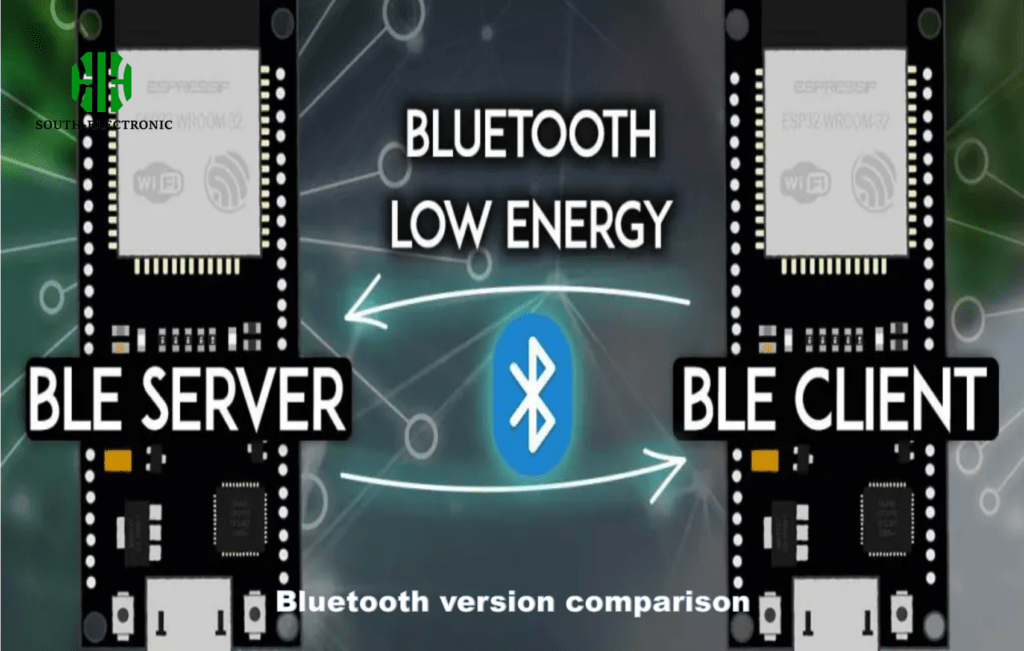

Quand choisir le Bluetooth 5.0 ou les circuits imprimés Bluetooth classiques ?
Vous hésitez sur les versions Bluetooth pour votre projet ? Le choix dépend des besoins en données plutôt que de la simple recherche de la norme la plus récente.
Utilisez les circuits imprimés Bluetooth 5.0[^5] pour les appareils IoT nécessitant une longue portée (jusqu'à 240 m) ou un débit élevé (2 Mbit/s), et le Bluetooth classique (BR/EDR) pour le streaming audio lorsque la compatibilité avec les appareils existants est importante. La version 5.0 consomme 50 à 80 % d'énergie en moins pour les données intermittentes.
)
Matrice de sélection des versions
| Paramètre | Classique (BR/EDR) | Bluetooth 5.0 |
|---|---|---|
| Débit de données maximal | 3 Mbit/s | 2 Mbit/s (LE) |
| Portée maximale | 100 m | 240 m (LE) |
| Consommation électrique | Plus élevée | Plus faible (mode LE) |
| Latence | < 60 ms | Variable (3 à 6 ms réalisables) |
| Prise en charge des appareils | Universelle | Nécessite des appareils 4.0 et plus |
Un client a insisté sur le BT5 pour une télécommande de base, gaspillant 12 $ par unité en fonctionnalités inutiles. À l'inverse, un système de suivi des stocks d'entrepôt utilisant le mode longue portée du BT5 a atteint une connectivité de 180 m à travers des racks métalliques. N'oubliez pas : les projets audio nécessitent généralement le Bluetooth classique pour la prise en charge HSP/HFP/APTX.

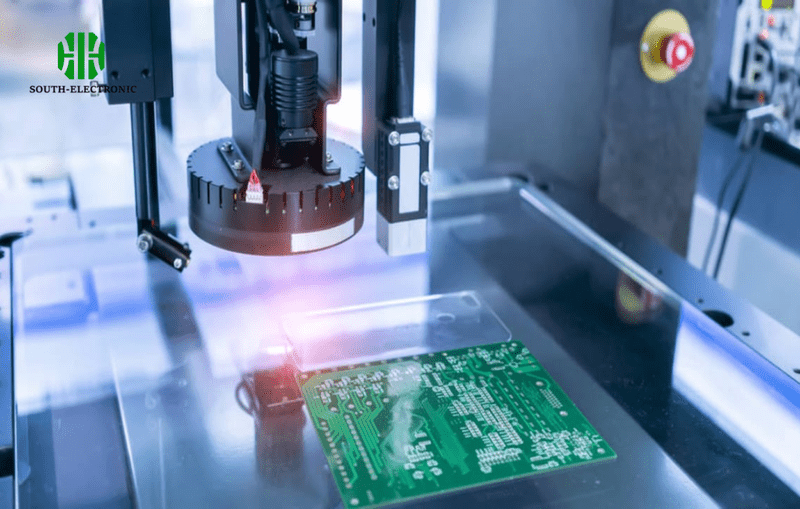

Pourquoi faire Les tolérances de fabrication affectent-elles la portée du signal Bluetooth ?
Vos prototypes fonctionnent parfaitement, mais les unités de production ne sont pas certifiées ? Les circuits imprimés Bluetooth exigent des tolérances plus strictes que les cartes classiques.
Une erreur de largeur de piste de 0,1 mm sur les circuits imprimés Bluetooth peut entraîner une perte de signal de 10 à 25 % en raison d'une mauvaise adaptation d'impédance. Des contrôles stricts de l'épaisseur du diélectrique (± 5 %) et de la rugosité du cuivre permettent de maintenir les performances à haute fréquence.
Analyse d'impact des tolérances
| Paramètre | Tolérance autorisée | Impact pour 1 % d'erreur |
|---|---|---|
| Largeur de piste | ±5 % | Variation d'impédance de 0,5 Ω |
| Épaisseur du diélectrique | ±3 % | Décalage de vitesse de 1,2 % |
| Rugosité du cuivre | <3 µm RMS | Perte de 0,8 dB à 2,4 GHz |
| Épaisseur du masque de soudure | ±10 µm | Variation de capacité |
Suite à une défaillance d'un lot due à une variation diélectrique de 8 %, nous avons désormais choisi le stratifié Isola FR408HR au lieu du FR4 standard pour une meilleure homogénéité. Les tests d'impédance avec un équipement TDR à 25 000 $ sont rentables, car ils permettent d'éviter un taux de rebut de 15 % sur les cartes haute fréquence. Même la couleur du masque de soudure affecte les performances : le vert est plus performant que le noir grâce à une tangente de perte plus faible.
Quel est le coût de l'assemblage d'un circuit imprimé Bluetooth personnalisé ?
Choc dès votre premier devis pour un circuit imprimé Bluetooth ? Les prix varient de 3 $/unité pour les cartes de base à plus de 200 $ pour les conceptions de qualité médicale. Analysons les facteurs.
Les circuits imprimés Bluetooth 2 couches de base coûtent entre 2 et 8 $/unité en quantités de 1 000 $, tandis que les cartes 4 couches optimisées RF et certifiées FCC coûtent entre 15 et 50 $/unité. Les conceptions complexes nécessitant des boîtiers blindés ou un réglage d'antenne coûtent plus cher.
)
Tableau de répartition des coûts
| Facteur de coût | Entrée de gamme | Haut de gamme |
|---|---|---|
| Couches | 1 $/couche | 4 $/couche (matériaux RF) |
| Composants | 0,50 $ (circuit intégré de base) | 22 $ (module BT5.2 certifié) |
| Tests | Aucun | 8 $/unité (paramétrique RF) |
| Certification | 0 $ (auto-déclaration) | 15 000 $ (FCC/CE complète) |
| Commande minimum | 50 pièces (150 $) | 1 000 pièces (plus de 25 000 $) |
Mon équipe a récemment payé 7,30 $/unité pour 500 ceintures thoraciques médicales : circuit imprimé Taconic 4 couches (3,20 $), circuit imprimé Nordic nRF52840 (4,10 $) et tests FCC de base (0,80 $). Évitez les frais supplémentaires liés à un « expert RF » en fournissant dès le départ les spécifications complètes Gerber et IPC-6012E Classe 2. Pour les prototypes, les cartes Bluetooth à 2 $ de JLCPCB conviennent si vous effectuez vous-même le réglage de l'antenne.
Conclusion
Les circuits imprimés Bluetooth allient ingénierie RF et fabrication rentable. La réussite repose sur l'équilibre entre l'intégrité du signal, le choix des composants et les tolérances de production, tout en adaptant les versions Bluetooth aux cas d'utilisation réels. Choisissez des assembleurs expérimentés et prévoyez toujours un budget pour des tests RF appropriés.
