¿Alguna vez has intentado meter cables voluminosos en un smartphone? El espacio desaparece al instante. Ese pánico nos impulsa a buscar soluciones más inteligentes como los conectores FPC: pequeños héroes que salvan nuestros dispositivos cada vez más pequeños.

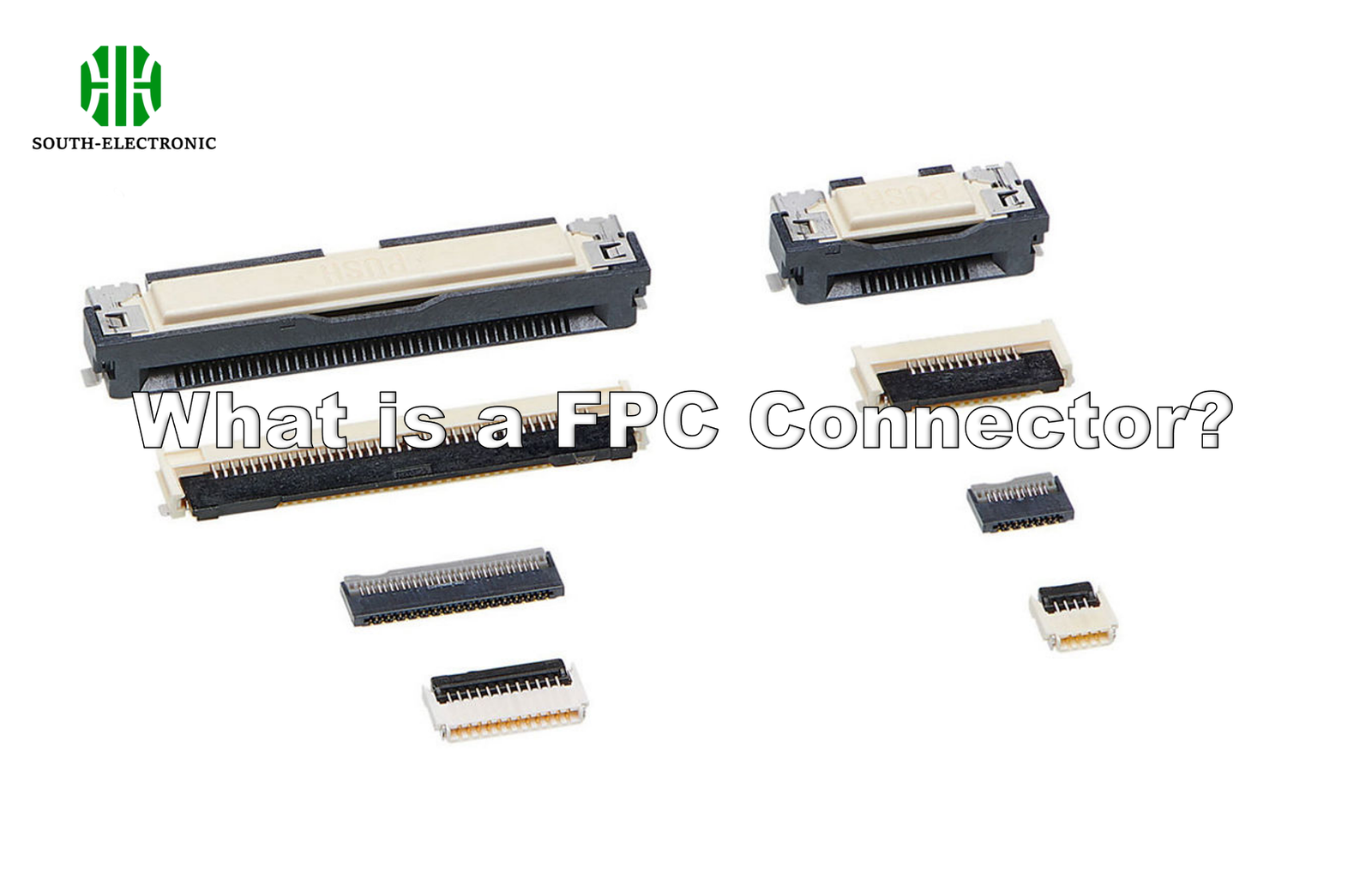

Un conector FPC conecta eléctricamente circuitos impresos flexibles (FPC) o cables planos a placas de circuito impreso (PCB) rígidas. Su diseño ultrafino y flexible resuelve las limitaciones de espacio en dispositivos electrónicos compactos como teléfonos y portátiles, a la vez que mantiene una transmisión de señal fiable para aplicaciones dinámicas.
Comprender la función de una PCB con conector flexible es el primer paso. Ahora, exploremos cómo utilizar estas maravillas compactas de forma eficaz y evitar errores costosos al integrarlas.
¿Cómo diseñar con éxito con conectores FPC?
¿Frustrado por desconexiones repentinas durante el ensamblaje? Los fallos en la integración de conectores FPC pueden afectar la funcionalidad al instante. Mi estrategia previene estas pesadillas antes de que ocurran.
Asegure una alineación perfecta entre los pines del conector y los contactos del cable al instalar los anclajes de alivio de tensión. Revise las especificaciones de profundidad de inserción e incorpore las características de polarización en su diseño para que los cables se acoplen correctamente a la primera, siempre.
Factores críticos de diseño para una integración fiable de FPC
El éxito exige equilibrar la estabilidad mecánica con el rendimiento eléctrico. Siga estos principios básicos:
Gestión del radio de curvatura[^3]
| Tipo de curvatura | Radio máximo | Riesgo de fallo |
|---|---|---|
| Instalación estática | 3 veces el grosor del cable | Bajo |
| Flexión dinámica | Grosor del cable 10 veces mayor | Alto |
Nunca exceda los ángulos recomendados por el fabricante. Instale refuerzos adhesivos cerca de las uniones de la PCB del conector flexible para distribuir la tensión. Una vez vi un cable FFC vs. FPC demasiado doblado quebrarse en el estabilizador de un dron, paralizando la cámara.
Optimización de la presión de contacto[^4]
Muy poca presión = señales intermitentes. Demasiada presión = contactos aplastados. Utilizo conectores chapados en oro para un acoplamiento de baja resistencia y especifico una fuerza de 0,2 N a 0,5 N por contacto según las especificaciones del conector. Pruebe los ciclos de acoplamiento con anticipación con cables prototipo.
Endurecimiento Ambiental[^5]
El sellado no es opcional para uso automotriz. Aplique un recubrimiento conformado de uretano cuando la humedad amenace la conectividad. En fábricas con mucho polvo, utilizo conectores con clasificación IP y sellos fáciles de limpiar: una mejora básica para conectores flexibles planos que previene el 80% de las obstrucciones causadas por partículas, según los comentarios de los clientes.
¿Cuáles son las fallas comunes de los conectores FPC?
Una pantalla parpadeante en un reloj inteligente suele indicar una falla del conector. He desmontado cientos de dispositivos para descubrir problemas recurrentes bajo carcasas elegantes. El conocimiento reduce los costos de reparación en un 60%.
Las fallas más comunes incluyen juntas de soldadura agrietadas por tensión mecánica, oxidación de los contactos que causa caídas de voltaje y desgarros de cables por curvas cerradas. La corrosión inducida por la humedad afecta a las unidades FPC de conectores expuestos, mientras que la desalineación daña los contactos durante el acoplamiento.
Decodificación de modos de fallo y tácticas de corrección
Las averías siguen patrones predecibles. Combatirlas sistemáticamente:
Fallas por tensión mecánica
| Síntoma | Causa raíz | Solución |
|---|---|---|
| Desconexiones intermitentes | Aflojamiento por vibración | Añadir cierres de seguridad |
| Roturas de cable | Flexión excesiva cerca del conector | Instalar bucles de alivio de tensión |
| Uniones de soldadura rotas | Tensión por ciclos térmicos | Usar relleno de epoxi flexible |
Fijar todos los conectores FPC mediante almohadillas SMT y clavijas pasantes. Una vez arreglé desconexiones de mandos de videojuegos añadiendo espuma de 1 mm debajo de los conectores para absorber los impactos.
Contaminación y desgaste
La suciedad ambiental acelera el deterioro. El chapado en oro se desgasta después de más de 5000 ciclos en controles industriales. Para plantas químicas, cambio los modelos estándar de conectores flexibles planos por versiones niqueladas con sellos de silicona. Limpie las superficies de contacto trimestralmente con disolventes no residuales.
Degradación eléctrica
La pérdida de señal aumenta cuando los contactos de estaño se oxidan. Compruebe la resistencia de los contactos mensualmente en climas húmedos. Migre a módulos redundantes de doble contacto para dispositivos médicos críticos. El monitoreo de temperatura ayuda a predecir averías en cables FFC vs. FPC: la resistencia aumenta un 15 % antes de una falla total.
¿Cómo elegir el conector FPC adecuado?
¿Tiene estanterías repletas de opciones de conectores FPC? Las selecciones aleatorias garantizan retrasos en la producción. Mi sistema de cuatro pasos elimina las conjeturas y se ajusta al presupuesto del proyecto.
Priorice la alineación del paso (0,3 mm/0,5 mm/1,0 mm), confirme las capacidades de corriente/pin (0,5 A~3 A) y luego valide las especificaciones mecánicas, como los ciclos de acoplamiento (500 frente a más de 10 000). Por último, adapte las clasificaciones ambientales a las condiciones de implementación.
Marco de selección mediante filtros críticos
Simplifique las decisiones complejas con este enfoque estructurado:
Análisis de paso y densidad
| Contactos | Opciones de paso | Caso práctico |
|---|---|---|
| 10-20 pines | 1,0 mm | Controles básicos de botones |
| 20-50 pines | 0,5 mm | Módulos de cámara |
| 50-100+ pines | 0,3 mm | Pantallas de alta resolución |
Mida primero los cables flexibles existentes; una distancia de paso incorrecta puede causar daños irreparables en la inserción. Para los controladores de motores de drones, combino conectores FPC de alta densidad con películas de poliimida más delgadas de 0,2 mm.
Requisitos eléctricos y de señal
Confirme las demandas de voltaje/corriente antes de la capacidad de transporte de corriente. ¿Datos de alta velocidad? Las opciones con control de impedancia mantienen la integridad de la señal por encima de 5 Gbps. Nunca empareje motores de alto consumo con unidades de PCB de conectores flexibles de bajo amperaje. Simulo cargas utilizando modelos SPICE del fabricante antes de la compra.
Supervivencia ambiental
| Medio ambiente | Características del conector | Mayor durabilidad |
|---|---|---|
| Alta humedad | Chapado y sellado en oro | Previene la corrosión |
| Zonas de vibración | Cierres metálicos | Previene desconexiones |
| Variaciones de temperatura | Carcasa de polímero de cristal líquido | Resistente a la deformación |
Los proyectos automotrices exigen rangos de temperatura de -40 °C a 125 °C. Los bienes de consumo prosperan con materiales más económicos de -25 °C a 85 °C. Verifique certificaciones como IP67 cuando los líquidos amenacen la confiabilidad de los conectores flexibles planos.
Conclusión
Los conectores FPC conectan las PCB rígidas con los circuitos flexibles en dispositivos delgados. Dominar su diseño, patrones de fallo y selección garantiza una electrónica robusta y duradera, preparada para los desafíos de la miniaturización del futuro.
