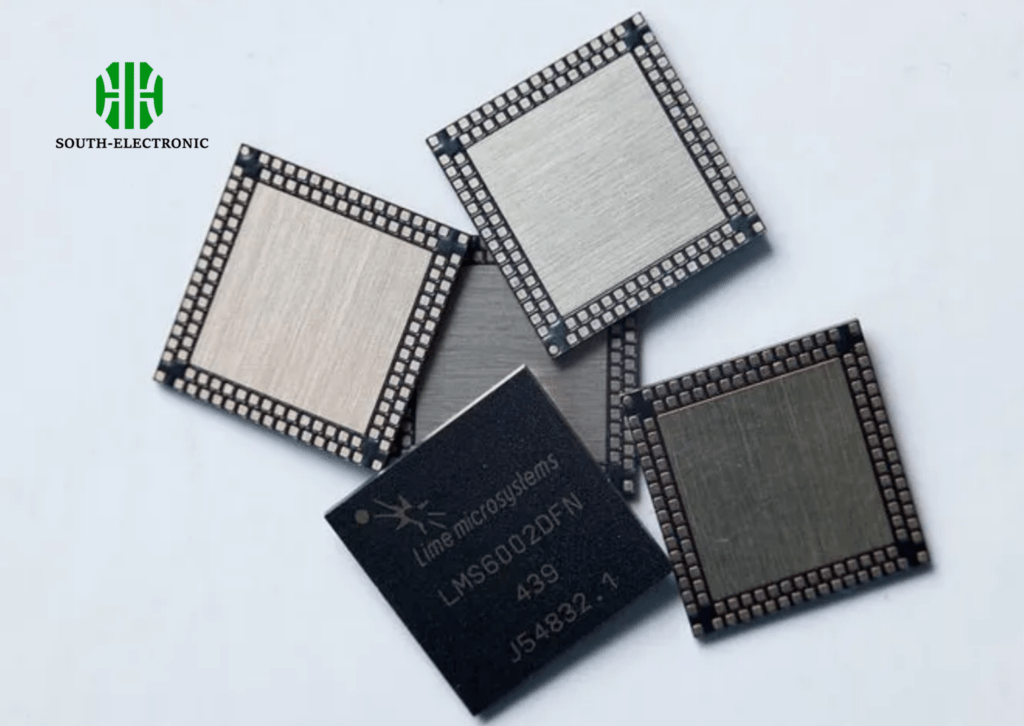

Qu'est-ce qu'un CI RF ?
Les CI RF sont des circuits intégrés spécialisés conçus pour fonctionner à des fréquences radio, généralement entre 300 MHz et 30 GHz. Ces CI jouent un rôle crucial dans les dispositifs de communication sans fil tels que les téléphones portables, les routeurs WiFi et bien plus encore. Comprendre et créer vos propres CI RF (circuits intégrés de radiofréquence) peut être une expérience très gratifiante.
Comprendre les éléments de base des CI RF est la première étape pour maîtriser leur conception.
Commencer : outils et logiciels essentiels
Pour commencer à concevoir vos propres CI RF, vous aurez besoin des outils et des logiciels appropriés. Voici une liste des éléments essentiels :
Logiciel CAO : Des outils comme Cadence Virtuoso ou Keysight ADS sont cruciaux pour concevoir et simuler des circuits RF. Ces logiciels offrent des fonctionnalités robustes pour la conception de schémas et la simulation.
Outils de simulation : Des logiciels tels que SPICE (Simulation Program with Integrated Circuit Emphasis) permettent une analyse et une validation détaillées des circuits. Le simulateur de structure haute fréquence (HFSS) est également couramment utilisé pour la conception RF.
Équipement de prototypage : Le matériel essentiel comprend des plaques de montage pour le prototypage initial, des outils de soudure pour assembler les composants et des équipements de test RF tels que les analyseurs de spectre et les analyseurs de réseau.
| Outil/Logiciel | Objectif | Exemples |
|---|---|---|
| Logiciel CAO | Conception et schéma | Cadence Virtuoso, Keysight ADS |
| Outils de simulation | Simulation de circuits | SPICE, HFSS |
| Équipement de prototypage | Construction et test de prototypes | Plaques de montage, analyseurs de spectre |
Comment créer un circuit émetteur RF de base
Créer un circuit émetteur RF de base implique plusieurs étapes clés :
Conception du circuit
Tout d'abord, vous avez besoin d'un logiciel CAO. Utilisez-le pour créer un schéma. Assurez-vous d'inclure toutes les pièces et comment elles sont connectées. Lors du choix des pièces, assurez-vous de choisir celles qui fonctionnent pour la plage de fréquences que vous souhaitez. Vous aurez besoin de composants tels que des transistors, des condensateurs et des inducteurs.
Sélection des composants
Choisir les bonnes pièces est crucial. Pour un émetteur RF de base, vous aurez besoin de pièces capables de gérer la plage de fréquences que vous souhaitez utiliser. Pensez à des aspects tels que la gestion de la puissance, l'efficacité et les caractéristiques de bruit.
Conception de la carte PCB
La conception de la carte PCB est très importante. Vous devez bien la réaliser pour que vos signaux fonctionnent correctement. Vous devez vous assurer que vos connexions à la terre sont bonnes et que vos pistes sont bien tracées. Vous devez simuler votre conception pour vous assurer qu'elle fonctionnera.
Projets et applications exemplaires
Voici quelques projets simples pour vous aider à commencer avec la conception de CI RF :
Émetteur et récepteur RF de base
Ce projet consiste à créer deux circuits capables d'envoyer et de recevoir des signaux simples. C'est un excellent moyen d'apprendre comment émettre des signaux et comment les recevoir.
Télécommande sans fil
Créer un système de télécommande sans fil avec des CI RF est un projet pratique et amusant. Vous construirez un émetteur qui envoie des signaux de contrôle et un récepteur qui les interprète.
Systèmes RFID
La technologie RFID (Identification par radiofréquence) utilise des champs électromagnétiques pour identifier et suivre automatiquement des étiquettes attachées à des objets. Construire un lecteur RFID est un projet plus avancé qui nécessite des connaissances sur les principes RF et le traitement des signaux numériques.
| Projet | Description | Application |
|---|---|---|
| Émetteur et récepteur RF de base | Émet et reçoit des signaux | Systèmes de communication |
| Télécommande sans fil | Contrôle les dispositifs à distance | Domotique |
| Lecteur RFID | Lit les étiquettes RFID | Gestion des stocks |
Qu'est-ce que la conception de circuits RF ?
La conception de circuits RF consiste à créer des circuits capables de fonctionner à des fréquences élevées. C'est un mélange de conception de circuits analogiques à basse fréquence et de conception de circuits micro-ondes. Les principaux composants des circuits RF sont :
Amplificateurs : Utilisés pour augmenter la puissance du signal, les amplificateurs sont essentiels pour surmonter l'atténuation du signal lors de la transmission.
Filtres : Les filtres sont utilisés pour sélectionner des fréquences spécifiques et rejeter les indésirables. Ils sont cruciaux pour assurer la clarté du signal et prévenir les interférences.
Mélangeurs : Les mélangeurs combinent différentes fréquences pour le traitement des signaux. Ils sont souvent utilisés dans les processus de modulation et de démodulation.
Créer vos propres CI RF de base est une excellente façon d'apprendre l'électronique et la technologie RF. Ce guide a couvert les outils, techniques et défis de la conception de CI RF. Que vous travailliez sur des projets simples comme un émetteur et récepteur de base ou sur des systèmes plus complexes comme des lecteurs RFID, l'essentiel est de commencer petit, d'apprendre en faisant et de continuer à vous améliorer.
Rappelez-vous, le chemin de la conception de CI RF est rempli d'opportunités pour apprendre et innover. Relevez les défis et profitez du processus de création de vos propres dispositifs RF.
