Les PCB rigides offrent une base solide et fiable pour d'innombrables appareils, assurant stabilité et performance durable. C'est la solution à vos frustrations électroniques.

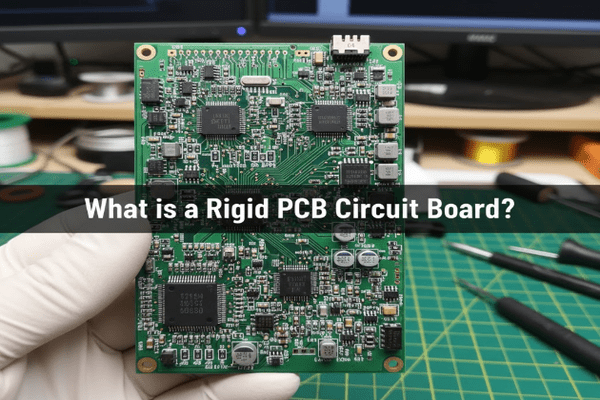

Le PCB rigide est une carte de circuit imprimé sur un matériau résistant et non-flexible, souvent un stratifié époxy en fibre de verre comme le FR-4¹. Il donne aux appareils électroniques stabilité et performance durable.

Comprendre les PCB rigides m'a aidé à saisir la base de nombreux appareils électroniques. Explorons pourquoi ces cartes sont si importantes et comment elles font bien fonctionner nos gadgets.

Quelles sont les caractéristiques d'un PCB rigide ?

Vous êtes-vous déjà demandé ce qui rend certains appareils électroniques si robustes ? Cela tient souvent aux caractéristiques du PCB rigide à l'intérieur.

Les PCB rigides² sont reconnus pour leur durabilité³, leur gestion de la chaleur⁴ et leur densité de circuit élevée⁵. Ils offrent une plateforme stable aux appareils électroniques, assurant une fiabilité à long terme⁶ pour de nombreuses applications.

Examinons de plus près les principales caractéristiques qui définissent les PCB rigides. Ces traits en font un choix de premier ordre pour d'innombrables produits électroniques. J'ai personnellement constaté l'impact de ces caractéristiques sur les performances des appareils.

Caractéristiques Clés

• Haute Durabilité : Les PCB rigides utilisent des matériaux robustes. Cela les rend résistants aux contraintes physiques et aux vibrations. Ils ne se plient pas, ce qui protège les circuits.
• Dissipation Thermique : Ces cartes gèrent bien la chaleur. Les matériaux utilisés aident à éloigner la chaleur des composants sensibles, évitant ainsi les dommages.
• Haute Densité et Complexité : Vous pouvez intégrer de nombreux composants sur un PCB rigide. Cela permet des conceptions de circuits complexes dans un petit espace.
• Stabilité Dimensionnelle : Ils conservent leur forme, même avec des changements de température ou d'humidité. Cela signifie que les connexions restent sécurisées au fil du temps.
• Fiabilité à Long Terme : Parce qu'ils sont stables et durables, les PCB rigides offrent des performances constantes. C'est pourquoi de nombreux appareils quotidiens les utilisent.

Quelles sont les différences entre les PCB rigides et flexibles ?

Vous êtes confus quant à la raison pour laquelle certains appareils se plient et d'autres non ? Cela se résume souvent au choix entre les PCB rigides et flexibles.

Les PCB rigides sont solides et stables, parfaits pour les composants internes fixes. Les PCB flexibles se plient et se replient, idéaux pour les espaces compacts et irréguliers où le mouvement est nécessaire.

Lors de la conception d'un produit électronique, choisir le bon type de PCB est très important. Je me souviens d'un projet où le choix du flexible plutôt que du rigide a fait toute la différence pour l'intégration des composants dans un espace restreint. Examinons les principales différences entre ces deux types.

Différences Structurelles et Matérielles

• PCB Rigides : Fabriqués à partir de matériaux rigides comme le FR-4 (époxy renforcé de verre). Ils conservent une forme fixe.
• PCB Flexibles : Fabriqués à partir de plastiques minces et pliables comme le polyimide. Ils peuvent être pliés, tordus et repliés.

Flexibilité Mécanique

• PCB Rigides : Aucune flexibilité. Une fois fabriqués, ils ne peuvent pas changer de forme.
• PCB Flexibles : Très flexibles. Ils peuvent s'adapter à des espaces restreints et bouger avec l'appareil.

Durabilité et Résistance

• PCB Rigides : Offrent une haute résistance mécanique et une protection pour les composants.
• PCB Flexibles : Bien que pliables, ils sont généralement moins rigides et peuvent être plus sujets à la déchirure s'ils sont soumis à des contraintes répétées à un seul point.

Taille et Poids

• PCB Rigides : Peuvent être plus épais et plus lourds en raison de leur substrat.
• PCB Flexibles : Sont minces et légers, ce qui est bon pour les petits appareils ou les appareils portables.

Performance Électrique

• PCB Rigides : Offrent souvent une meilleure dissipation thermique et une meilleure intégrité du signal pour les applications à haute fréquence.
• PCB Flexibles : Peuvent avoir des propriétés électriques différentes en raison de leurs matériaux, nécessitant parfois une conception soignée pour les signaux à haute vitesse.

Coût et Fabrication

• PCB Rigides : Généralement plus économiques à fabriquer en grandes quantités.
• PCB Flexibles : Généralement plus coûteux en raison des matériaux spécialisés et des processus de fabrication complexes.

Quelles sont les applications des PCB rigides ?

Curieux de savoir où les PCB rigides sont utilisés ? Ils sont partout, alimentant les appareils que nous utilisons quotidiennement.

Les PCB rigides sont utilisés dans un large éventail d'appareils électroniques, des gadgets grand public aux machines industrielles lourdes. Ils fournissent les plates-formes stables et fiables nécessaires à de nombreuses fonctions essentielles.

C'est incroyable le nombre d'appareils qui dépendent de ces cartes rigides. Je me surprends souvent à penser à la quantité de technologie construite sur ce composant essentiel. Voyons quelques endroits courants où vous trouverez des PCB rigides en action.

Électronique Grand Public

• Ordinateurs : La carte mère de votre ordinateur de bureau ou portable est un excellent exemple de PCB rigide. Elle connecte le CPU, la mémoire et d'autres composants.
• Téléviseurs : À l'intérieur de votre téléviseur, les PCB rigides contrôlent le traitement de l'image, le son et l'alimentation électrique.
• Smartphones (partiellement) : Bien que les téléphones utilisent des éléments flexibles, les parties critiques de la carte logique principale sont rigides pour la stabilité.
• Appareils Ménagers : Les réfrigérateurs, les machines à laver et les micro-ondes ont tous des PCB rigides qui contrôlent leurs fonctions.

Industriel et Commercial

• Systèmes de Contrôle Industriel : Les machines dans les usines utilisent des PCB rigides pour un contrôle et une surveillance précis.
• Dispositifs Médicaux : Les équipements comme les appareils de radiographie et les outils de diagnostic reposent sur des PCB rigides stables pour la précision.
• Électronique Automobile : De nombreux composants automobiles, des unités de contrôle moteur aux systèmes d'infodivertissement, utilisent des PCB rigides.
• Télécommunications : Les serveurs, les routeurs et les stations de base utilisent des PCB rigides robustes pour gérer de grandes quantités de données.

Autres Applications

• Éclairage LED⁷ : Les PCB rigides sont utilisés dans les réseaux de LED pour monter les LED et gérer efficacement la chaleur.
• Systèmes de Sécurité : Les caméras, les systèmes d'alarme et les unités de contrôle d'accès utilisent des PCB rigides pour un fonctionnement fiable.

Les PCB rigides sont choisis pour ces applications car ils offrent la stabilité, la durabilité et la densité nécessaires aux fonctions électroniques complexes et fiables. Leur nature robuste signifie que les appareils peuvent fonctionner de manière cohérente sur de longues périodes.

Quels types de PCB rigides South-Electronic propose-t-il ?

Vous recherchez des solutions de PCB rigides spécifiques ? South-Electronic en propose une variété pour répondre à divers besoins de conception.

South-Electronic propose une gamme de PCB rigides, y compris des cartes simple face, double face et multicouches. Ils répondent à différentes complexités et exigences de performance pour diverses applications.

Choisir le bon type de PCB rigide est crucial pour tout projet. J'ai travaillé avec de nombreux clients qui avaient besoin de types de cartes très spécifiques pour leurs produits uniques, et South-Electronic a une solide gamme. Explorons les types de PCB rigides qu'ils proposent.

PCB Rigides Simple Face

• Description : Ces cartes ont des pistes conductrices en cuivre sur un seul côté du substrat. Les composants sont généralement montés d'un côté, et la soudure se fait de l'autre.
• Simplicité : Ils sont le type de PCB le plus simple et le plus économique.
• Applications : Idéal pour les appareils électroniques de base où la densité de circuit est faible, tels que les alimentations électriques, les capteurs simples et l'éclairage LED.

PCB Rigides Double Face

• Description : Ces cartes ont des pistes de cuivre sur les deux faces du substrat. Des trous (vias) connectent les pistes entre les deux couches.
• Densité Accrue : Ils permettent une densité de circuit plus élevée que les cartes simple face.
• Applications : Largement utilisés dans l'électronique grand public, les commandes industrielles et les tableaux de bord automobiles, offrant un bon équilibre entre coût et complexité.

PCB Rigides Multicouches

• Description : Ces cartes sont constituées de trois couches conductrices de cuivre ou plus, empilées et séparées par un matériau isolant (préimprégné). Toutes les couches sont interconnectées par des vias.
• Haute Complexité : Ils offrent la plus haute densité de circuit et permettent des conceptions très complexes.
• Applications : Essentiels pour l'électronique avancée comme les cartes mères, les serveurs, le stockage de données et les équipements de télécommunications qui nécessitent des performances élevées et de nombreuses interconnexions.

South-Electronic propose également une personnalisation des matériaux, des finitions et des règles de conception spécifiques. Cela garantit que les clients obtiennent un PCB rigide adapté exactement aux besoins de leur produit, que ce soit pour des signaux haute fréquence ou des conditions environnementales difficiles. Ils se concentrent sur la fourniture de solutions de fabrication fiables et efficaces.

Conclusion

Les PCB rigides sont fondamentaux pour l'électronique moderne, offrant des plateformes stables et durables pour d'innombrables appareils. Le choix du bon type dépend de vos besoins spécifiques en matière de complexité, de fiabilité et de coût.
