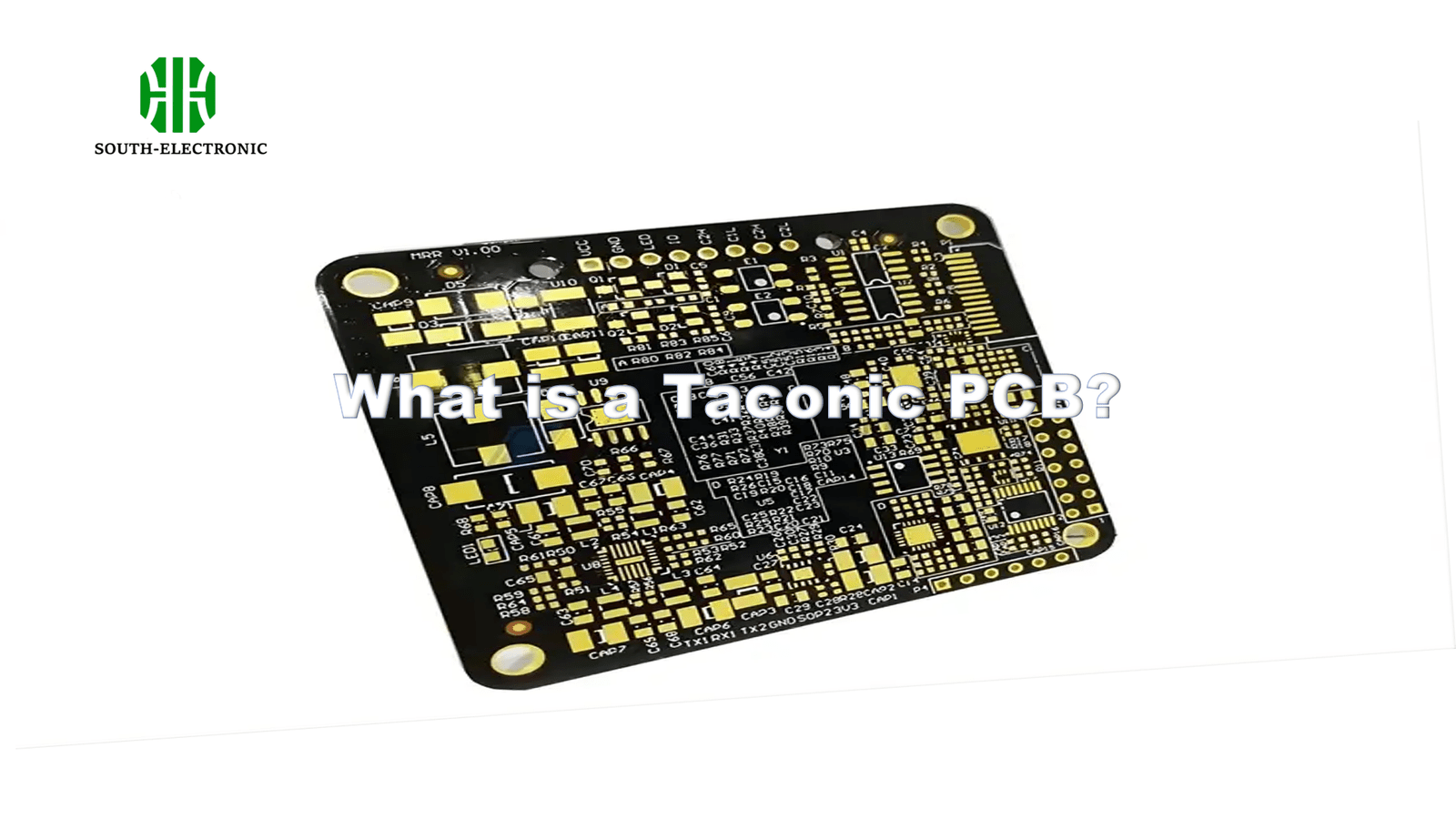

Avez-vous déjà rencontré des problèmes de perte de signal dans les circuits haute fréquence ? Les circuits imprimés Taconic résolvent ce problème grâce à des matériaux spécialisés qui surpassent les cartes standard pour les applications RF.

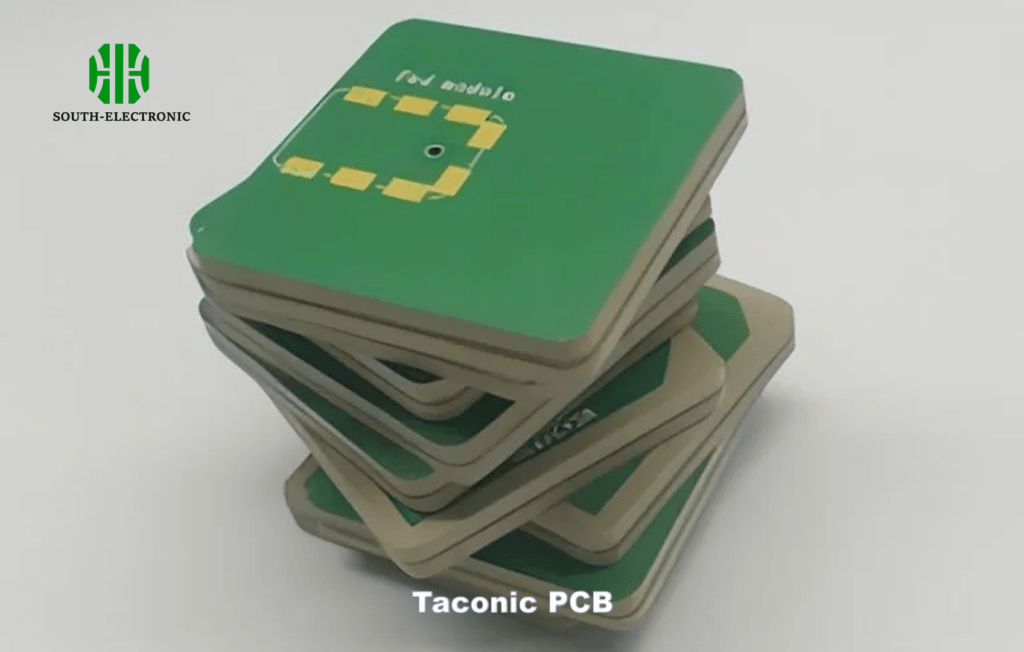

Les circuits imprimés Taconic utilisent du PTFE chargé en céramique et des substrats renforcés de fibre de verre, optimisés pour les signaux haute fréquence. Ces matériaux offrent des constantes diélectriques stables et une faible perte de signal, ce qui les rend indispensables pour les systèmes 5G et les applications radar aérospatiales.
Mais qu'est-ce qui distingue précisément les circuits imprimés Taconic ? Analysons leurs caractéristiques et leurs applications uniques.
En quoi les circuits imprimés Taconic sont-ils différents des cartes FR4 standard ?
Les cartes FR4 présentent des défaillances dans les environnements haute fréquence. Les matériaux Taconic résolvent ce problème grâce à des propriétés diélectriques optimisées, idéales pour la stabilité RF.
Les circuits imprimés Taconic utilisent des substrats à base de PTFE avec des constantes diélectriques stables (variation de ± 0,04), contrairement aux performances irrégulières du FR4. Cela garantit un contrôle précis de l'impédance pour les signaux haut débit.
Principales différences expliquées
Les circuits imprimés Taconic sont conçus pour offrir des performances là où les cartes FR4 sont insuffisantes :
| Caractéristique | FR4 | Taconic |
|---|---|---|
| Constante diélectrique | 4,3–4,8 (variable) | 2,2–10,2 (contrôlée) |
| Tangente de perte | 0,02 à 1 GHz | 0,0009–0,002 à 10 GHz |
| Stabilité thermique | Déformation au-dessus de 130 °C | Stable jusqu'à 280 °C |
| Applications | Électronique grand public | Radar, systèmes satellitaires |
Par exemple, un signal à 10 GHz perd 30 % de puissance en moins sur le Taconic RF-35 que sur le FR4. Ce point est crucial dans les antennes à commande de phase, où l'intégrité du signal détermine les performances.
Pourquoi les ingénieurs RF privilégient-ils les matériaux pour circuits imprimés Taconic ?
Les applications RF exigent la perfection. Les substrats Taconic offrent une distorsion du signal quasi nulle pour les systèmes critiques.
Les matériaux Taconic minimisent la perte d'insertion (< 0,2 dB/pouce à 40 GHz) et maintiennent une impédance stable malgré les variations de température, ce que les matériaux FR4 et Rogers ne peuvent pas garantir de manière constante.
Facteurs de performance dans la conception RF
Trois facteurs font de Taconic la référence absolue :
1. Faible dispersion[^3]
Le mélange PTFE-céramique de Taconic minimise les variations diélectriques liées à la fréquence. Une carte Taconic à 6 couches pour une station de base 5G à 28 GHz a montré une déviation de phase inférieure à 2 % sur 24 heures.
2. Gestion thermique[^4]
Avec un coefficient de dilatation thermique (CTE) équivalent à celui du cuivre (17 ppm/°C), Taconic prévient le délaminage lors des tests de cyclage thermique (-55 °C à +125 °C).
3. Manufacturabilité
Malgré leur rigidité, les stratifiés Taconic supportent mieux les procédés PCB standard que le PTFE pur. Les matériaux hybrides comme le TLX-8 permettent des conceptions multicouches complexes.
Quel grade de matériau Taconic choisir ?
Choisir le mauvais grade Taconic est coûteux. Adaptez les propriétés du matériau à vos besoins en fréquence et en température.
Utilisez le RF-35 pour les appareils grand public < 6 GHz, le TLX-8 pour les radars 6-30 GHz et le TLY-5 pour les prototypes mmWave à coût élevé nécessitant une tangente de perte < 0,0015.
Critères de sélection des matériaux
| Grade | Dk (@10 GHz) | Tangente de perte | Idéal pour | Coût |
|---|---|---|---|---|
| RF-35 | 3,5 | 0,0020 | Stations de base, automobile | $$ |
| TLX-8 | 2,55 | 0,0014 | Radar d'aviation | $$$$ |
| TLY-5 | 2,17 | 0,0009 | WiGig 60 GHz | $$$ |
J'ai déjà utilisé le TLY-5 pour un module de liaison montante satellite. Sa tangente de perte ultra-faible a réduit le bruit de 18 % par rapport aux autres solutions.
Comment fonctionne la gestion thermique des circuits imprimés Taconic ?
La surchauffe nuit aux performances RF. La conception thermique de Taconic maintient les circuits froids sous des charges extrêmes.
Les stratifiés Taconic diffusent la chaleur trois fois plus vite que le FR4 grâce à des charges céramiques. Combinés à des conceptions à dos métallique, ils maintiennent des valeurs Dk stables, même à plus de 100 °C.
Stratégies de dissipation thermique
-
Mélange de matériaux
Les particules de céramique du Taconic TF-290 (20 % d'alumine) améliorent la conductivité thermique à 0,71 W/mK[^5] (https://blog.epectec.com/a-comparative-analysis-of-rogers-and-taconic-pcb-laminate-materials) contre 0,3 W/mK pour le FR4. -
Empilement de couches
Les pièces de cuivre intégrées au Taconic RF-45A évacuent la chaleur des amplificateurs de puissance :
| Couche | Matériau | Épaisseur |
|---|---|---|
| Dessus | Cuivre (2 oz) | 70 µm |
| Noyau | RF-45A | 0,5 mm |
| Plaque de base | Aluminium | 3 mm |
- Emballage hermétique
Les modules Taconic scellés sous vide pour applications spatiales éliminent les pertes de chaleur par convection.
Quels sont les défis de fabrication des substrats Taconic ?
Les avantages de Taconic s'accompagnent de difficultés de fabrication. Omettre ces étapes peut entraîner la mise au rebut de lots entiers.
Le perçage Taconic nécessite des forets en carbure (et non en acier standard), et la stratification exige un contrôle strict de la température (± 2 °C) pour éviter la dégradation du PTFE.
Pièges et solutions de production
| Défi | Risque | Solution |
|---|---|---|
| Douceur du matériau | Dérive du foret/micro-rayures | Utiliser un angle d'entrée de 15° |
| Glissement du PTFE | Désalignement des couches | Pré-collage par traitement plasma |
| Adhérence du cuivre | Traces de décollement | Ablation laser + rugosité chimique |
| Remplissage des vias | Poches d'air dans les vias à fort aspect | Remplissage époxy conducteur + assistance par aspiration |
Un client a perdu 200 cartes à cause d'un glissement du PTFE non traité. Après le passage au nettoyage plasma, le rendement a grimpé à 98 %.
Conclusion
Les circuits imprimés Taconic offrent des performances RF inégalées grâce à leurs mélanges céramique-PTFE. Choisissez judicieusement les grades, maîtrisez les conceptions thermiques et adaptez vos techniques de fabrication pour exploiter pleinement leur potentiel dans les systèmes haute fréquence.
[^1] : L'étude de l'importance de constantes diélectriques stables vous permettra de mieux comprendre les avantages des circuits imprimés Taconic dans les applications RF.
[^2] : Découvrez l'importance d'une faible perte de signal pour l'efficacité des systèmes 5G, en mettant en avant les avantages des circuits imprimés Taconic.
[^3] : Découvrez la faible dispersion et son rôle essentiel dans le maintien de l'intégrité du signal dans les conceptions RF.
[^4] : Comprendre l'importance de la gestion thermique dans la conception des circuits imprimés RF et son impact sur la fiabilité et les performances.
[^5] : Comprendre les différences de conductivité thermique peut vous aider à choisir les matériaux adaptés aux circuits imprimés hautes performances.
