Imaginez tenir un smartphone et voir la lumière traverser son circuit imprimé. Les PCB transparents rendent cela possible, alliant technologie de pointe et design futuriste. Mais comment fonctionnent-ils, et est-ce important ? Levons le voile sur ce mystère.

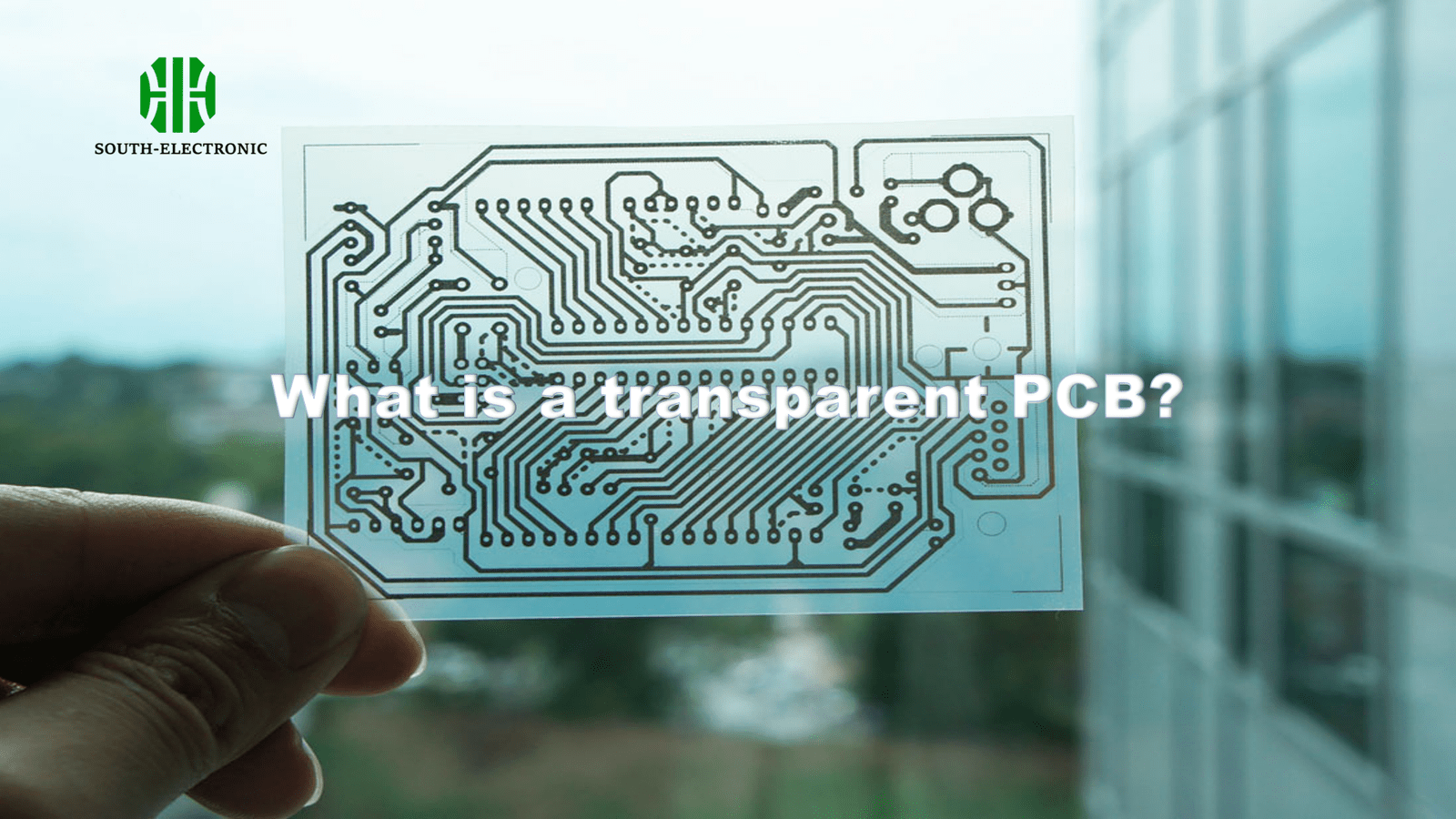

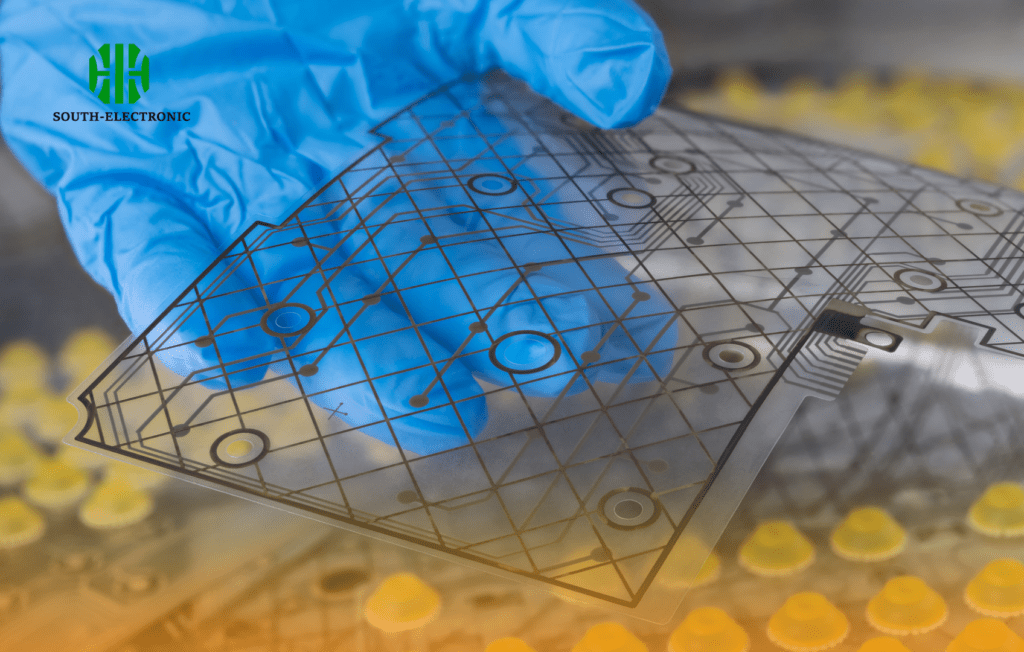

Un PCB transparent utilise des matériaux transparents comme le verre ou des plastiques spéciaux comme base, permettant la transmission de la lumière tout en supportant les composants électroniques. Ces cartes révolutionnent les secteurs exigeant à la fois fonctionnalité et esthétique, des objets connectés aux dispositifs médicaux.
La plupart des circuits imprimés dissimulent leur câblage sous des couches opaques. Les PCB transparents inversent complètement la tendance. Ci-dessous, nous détaillons leurs matériaux uniques, leurs particularités de fabrication et leurs applications surprenantes qui pourraient révolutionner la technologie telle que nous la connaissons.
Quels matériaux sont utilisés dans les PCB transparents et pourquoi ?

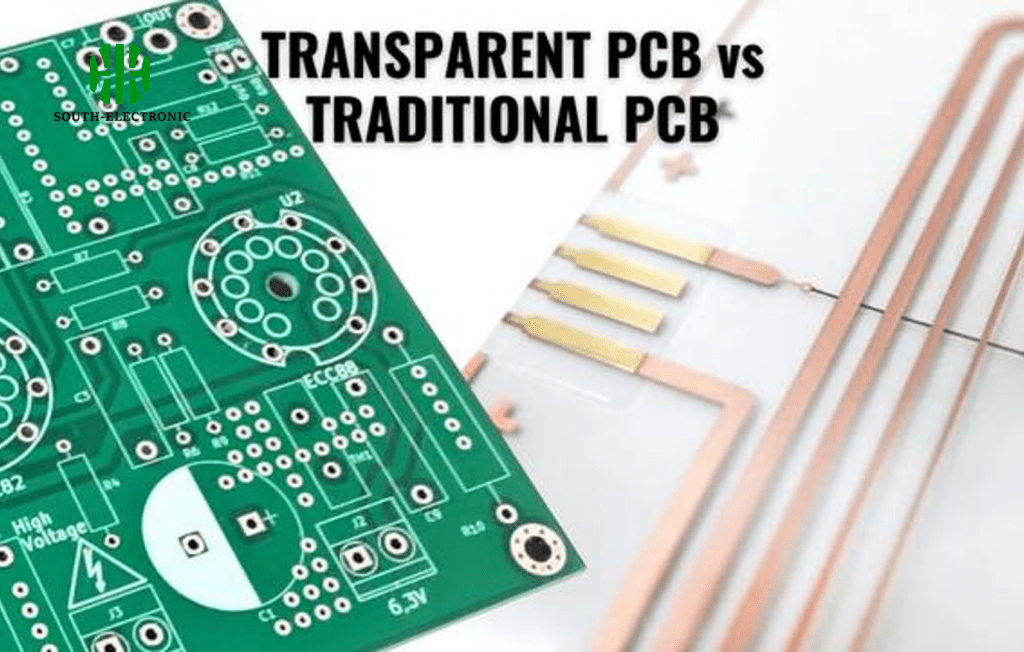

Les PCB traditionnels reposent sur la fibre de verre. Les versions transparentes nécessitent des matériaux alliant clarté et durabilité. Faute de trouver cet équilibre, les circuits deviennent de fragiles curiosités plutôt que des technologies fonctionnelles.
Les circuits imprimés transparents utilisent principalement des films polyimides ^1[^2], du verre trempé ou des oxydes conducteurs transparents comme l'oxyde d'indium et d'étain (ITO) [^3]. Ces matériaux offrent une clarté optique tout en maintenant les performances électriques et la résistance à la chaleur.
Décomposition des matériaux du cœur
| Matériau | Transparence | Flexibilité | Coût | Idéal pour |
|---|---|---|---|---|
| Film polyimide | 85-90 % | Élevé | $$ | Objets connectés, pliables |
| Verre trempé | 92-95 % | Aucun | $$$ | Écrans médicaux |
| Revêtements ITO | 80-88 % | Faible | $$$$ | Écrans tactiles |

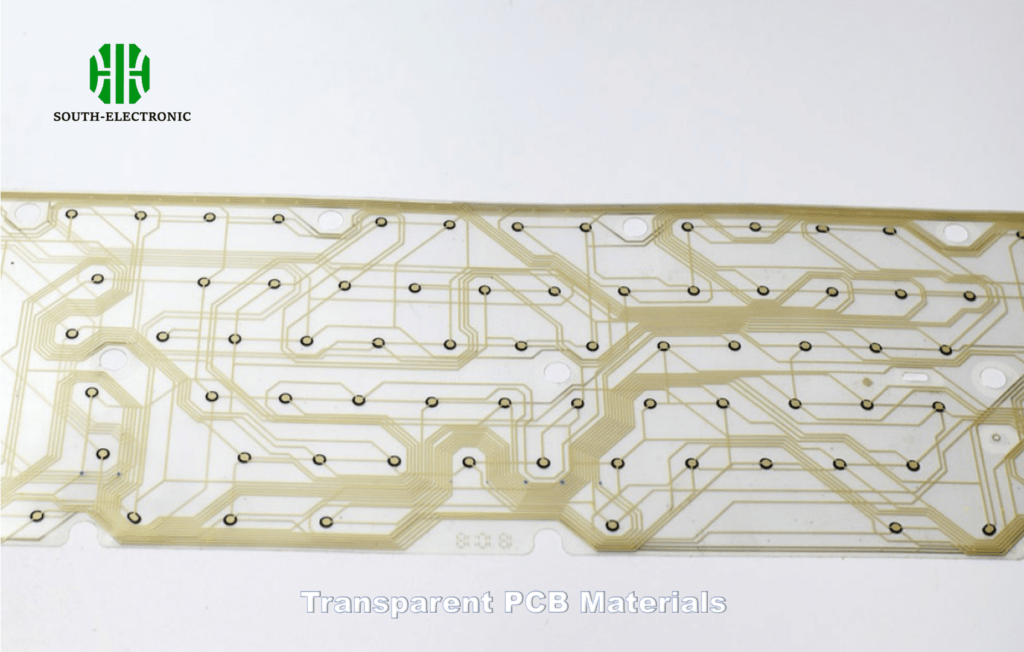

Le film polyimide est principalement utilisé dans les applications flexibles. Sa teinte jaunâtre filtre une partie de la lumière ; je l'utilise donc lorsque la clarté absolue n'est pas essentielle. Pour une transparence comparable à celle du verre, les fabricants superposent des revêtements ITO sur du verre ultra-clair – un produit coûteux, mais remarquable pour les vitrines.
En quoi les circuits imprimés transparents sont-ils fabriqués différemment ?
Les lignes de production de circuits imprimés classiques s'entrecroisent comme des échangeurs d'autoroutes. La fabrication de circuits imprimés transparents s'apparente à une danse délicate nécessitant un éclairage de précision et un environnement sans poussière.
La fabrication de circuits imprimés transparents remplace le revêtement en cuivre par des couches conductrices pulvérisées. La gravure laser devient essentielle pour préserver la transparence, tandis que le montage des composants utilise des adhésifs optiquement transparents (OCA) spécialisés (https://www.boydcorp.com/blog/what-is-optically-clear-adhesive-oca-bonding.html)[^3].
Tableau comparatif des étapes
| Étape PCB traditionnelle | Adaptation PCB transparente | Raison |
|---|---|---|
| Stratification du cuivre | Pulvérisation d'ITO | Préserve la transparence |
| Gravure chimique | Ablation laser | Préserve les pistes conductrices |
| Écran de pâte à braser | Distributeur d'OCA | Évite la soudure opaque |

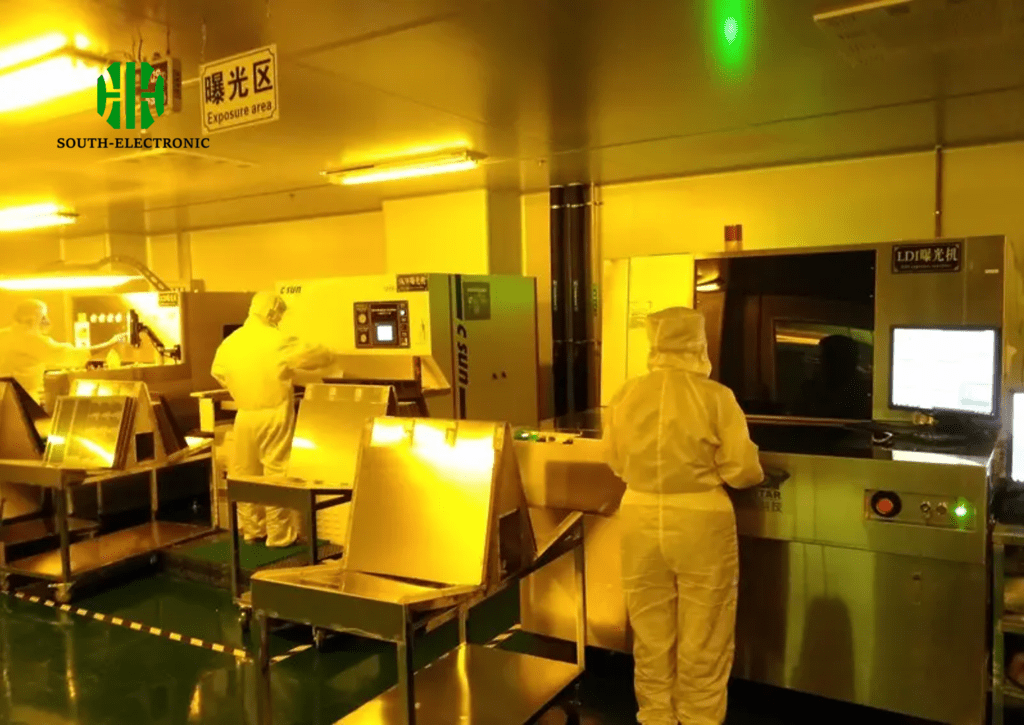

L'année dernière, j'ai observé un lot de fabrication défectueux à cause de particules de poussière créant des microfissures lors de la stratification. Les fabricants de circuits imprimés transparents utilisent des salles blanches de classe ISO 5, plus performantes que les blocs opératoires, pour prévenir de tels incidents. Le placement des composants passe de la soudure à la vague à des bras robotisés de précision appliquant des adhésifs à séchage UV.
Quels sont les principaux avantages et inconvénients des circuits imprimés transparents ?
Les surfaces givrées des circuits imprimés dissimulent les circuits complexes. Les cartes transparentes mettent en valeur leur ingénierie, alliant forme et fonction, jusqu'à ce que les limites des matériaux frappent à nouveau.
Les circuits imprimés transparents permettent de réaliser des composants électroniques transparents et des conceptions industrielles créatives. Cependant, leurs coûts de production sont plus élevés, leur tolérance thermique est réduite et leurs réparations sont complexes par rapport aux cartes standard.
Analyse des avantages et des inconvénients
| Avantages | Limites | Stratégies d'atténuation |
|-------------------------|-------------------------------|------------------------------| | Flexibilité esthétique | Coût 30 à 40 % plus élevé | Produits premium ciblés |
| Fonctionnalités de guidage de la lumière | Température de fonctionnement maximale : 110 °C | Systèmes de refroidissement actifs |
| Résistance aux UV | Réparations de pistes complexes | Conception de circuits redondants |
Lors d'un projet de technologie portable, mon équipe a rencontré des difficultés de dissipation thermique dans les cartes transparentes. Nous avons résolu ce problème en intégrant des canaux de refroidissement microfluidiques, prouvant ainsi que l'innovation peut surmonter les limites de ces matériaux. Cependant, les startups soucieuses de leur budget rechignent souvent à multiplier par trois le prix des cartes FR-4.
Quels secteurs bénéficient le plus de la technologie des circuits imprimés transparents ?
Les circuits transparents ne sont pas réservés aux vitrines technologiques. De nombreux secteurs exigent désormais des appareils électroniques capables de se fondre dans leur environnement sans compromettre les performances.
L'imagerie médicale, les écrans d'affichage haut de gamme, les affichages tête haute automobiles de nouvelle génération^4 et les équipements de réalité augmentée utilisent tous des circuits imprimés transparents. Leur transmission de la lumière permet des innovations allant des pare-brise tête haute aux instruments chirurgicaux visibles aux rayons X.
Analyse du taux d'adoption
| Secteur | Stade d'adoption | Facteur clé | Exemple de cas d'utilisation |
|---|---|---|---|
| Électronique grand public | Premiers pas | Différenciation design | Éléments transparents pour smartphones |
| Automobile | Projets pilotes | Avancées HUD | Affichages de vitesse intégrés au pare-brise |
| Médical | Adoption de niche | Transparence aux radiations | Kits de surveillance compatibles IRM |
| Aérospatiale | Phase de R&D | Allègement | Intégrations de panneaux de cockpit |
J'ai récemment été consultant pour des vitrines de musée utilisant des PC transparents pour alimenter des éléments interactifs cachés. Les visiteurs déclenchent des capteurs infrarouges à travers le verre sans voir aucun bouton : la solution d'interface invisible ultime. Les entreprises du secteur de la défense manifestent également un intérêt pour les visières de réalité augmentée, mais des inquiétudes persistent quant à la résistance des matériaux.
Conclusion
Les circuits imprimés transparents allient ingénierie et art, permettant de créer des composants électroniques éblouissants et invisibles. Si le coût et la complexité freinent leur adoption massive, leurs avantages uniques leur assurent un rôle croissant dans les domaines de la médecine, de l'automobile et des technologies grand public.
