Votre smartphone devient de plus en plus fin et puissant. Les circuits imprimés traditionnels ne parviennent pas à suivre, mais un héros caché est à l'origine de cette révolution de la miniaturisation. Découvrez cette technologie révolutionnaire qui révolutionne la fabrication électronique.
Circuit imprimé toutes couches[^1] utilise des microvias percés au laser[^2] empilés verticalement, permettant des connexions entre toutes les couches sans restriction. Cette avancée HDI permet des conceptions ultra-compactes avec une intégrité du signal[^3] supérieure, rendant ainsi possibles les objets connectés modernes et les appareils 5G.
Si le concept paraît technique, son impact concret devient évident lorsqu'on examine ses différences avec les circuits imprimés conventionnels. Analysons les principaux différenciateurs.
Qu'est-ce qui différencie les circuits imprimés toutes couches des circuits imprimés traditionnels ?
Vous souvenez-vous de l'époque où les circuits imprimés ressemblaient à des toiles d'araignée plates ? Les circuits imprimés traditionnels imposaient aux concepteurs des limitations de couches et des connexions volumineuses, jusqu'à ce que la technologie toutes couches bouleverse les règles.
Les circuits imprimés toutes couches éliminent les restrictions de connexion couche à couche grâce à des microvias empilés, contrairement aux cartes traditionnelles nécessitant des chemins de vias prédéfinis. Cela permet des agencements de composants 40 % plus denses et des sauts intercouches directs.
Différences architecturales fondamentales
- Flexibilité de connexion

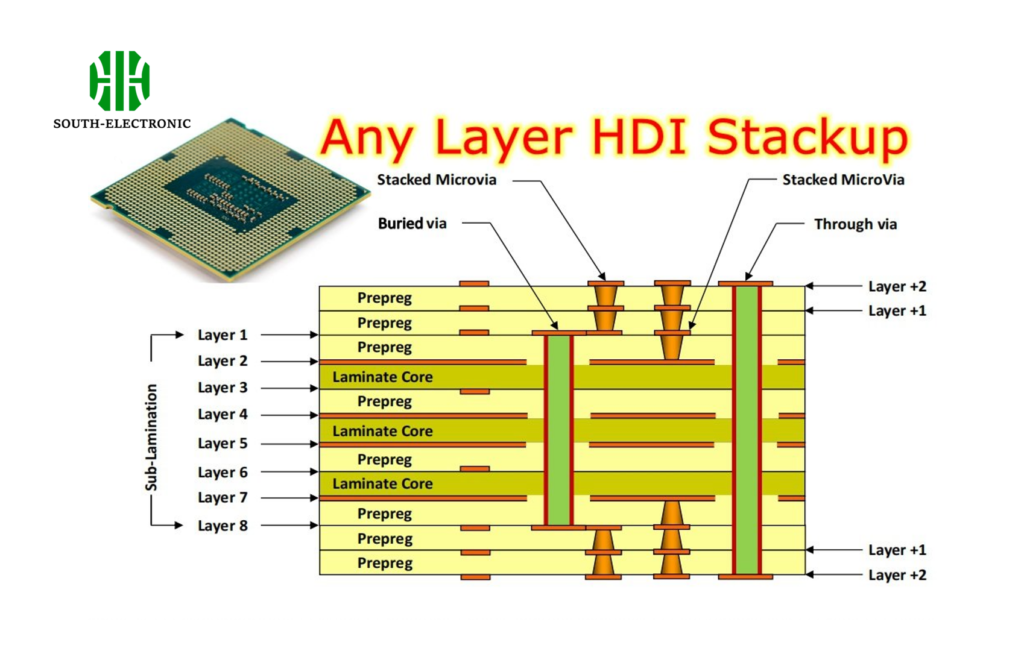

Les circuits imprimés traditionnels utilisent des perçages mécaniques pour créer des trous traversants sur toutes les couches. La technologie Any Layer utilise des microvias percés au laser (50-100 μm) qui peuvent commencer/se terminer à n'importe quelle combinaison de couches.
| Fonctionnalité | Circuit imprimé traditionnel | Circuit imprimé Any Layer |
|---|---|---|
| Taille minimale des vias | 300 μm | 50 μm |
| Liberté de connexion | Chemins de couches fixes | Toute combinaison de couches |
| Couches typiques | 6-20 | 8-30+ |
| Vias borgnes/enterrés | Limité | Empilage illimité |
-
Intégrité du signal
Les chemins plus courts des microvias réduisent la perte de signal de 62 % par rapport aux vias traversants. J'ai récemment testé des modules RF utilisant les deux technologies : la version Any Layer a montré des niveaux de bruit inférieurs de 3 dB. -
Complexité de fabrication
Tout en offrant de meilleures performances, les circuits imprimés Any Layer nécessitent des étapes de lamination séquentielles et des systèmes laser spécialisés. Cela augmente le temps de production de 25 à 40 % par rapport aux circuits imprimés standard.
Quels sont les principaux avantages de la technologie Any Layer ?
Vous essayez d'intégrer des antennes 5G dans des montres connectées ? Les circuits imprimés traditionnels seraient un échec, mais la technologie Any Layer offre trois avantages révolutionnaires qui résolvent les problèmes de packaging avancé.
Les principaux avantages incluent une densité de composants 8 fois supérieure, des chemins de signal 70 % plus courts et une liberté de routage à 360°. Ces technologies permettent de concevoir des cartes mères de smartphones 40 % plus petites que celles des modèles de 2015, tout en triplant leurs fonctionnalités.
Avancées en matière de performances
A. Gain de place
Les microvias empilés permettent le placement vertical des composants. Le Galaxy Fold de Samsung utilise cette technologie pour réaliser des cartes à 12 couches de 0,8 mm d'épaisseur, ce qui est impossible avec des vias traversants.
B. Gestion thermique[^2]
Des chemins de cuivre plus courts réduisent la production de chaleur de 15 à 28 %. Les simulations thermiques montrent :
| Charge de puissance | Température PCB traditionnel | Température PCB toutes couches |
|---|---|---|
| 3 W | 68 °C | 54 °C |
| 5 W | 87 °C | 71 °C |
C. Fiabilité
Les vias borgnes éliminent les fissures des tonneaux métallisés. Les tests de résistance montrent une résistance aux vibrations 63 % supérieure, essentielle pour les applications automobiles et aérospatiales sur lesquelles j'ai travaillé.
Où les PCB toutes couches sont-ils couramment utilisés dans l'électronique moderne ?
Ce tracker d'activité survit à vos randonnées en montagne ? L'équipement hospitalier surveillant les signes vitaux ? Les PCB toutes couches fonctionnent silencieusement lorsque la fiabilité répond aux contraintes d'espace.
Les principales applications comprennent les smartphones (taux d'adoption de 84 %), les implants médicaux, les calculateurs de véhicules autonomes et les drones militaires. Cette technologie permet de fabriquer des stimulateurs cardiaques compatibles IRM, plus petits qu'une pièce de monnaie.
Implémentations sectorielles
Dispositifs médicaux
- Implants neuronaux nécessitant un diamètre ≤ 6 mm
- Caméras endoscopiques avec résolution 4K
- Exigences clés : biocompatibilité, E/S haute densité
Infrastructure 5G
- Réseaux d'antennes millimétriques
- Modules de formation de faisceaux 64 canaux
- Matériaux tangentiels à faible perte (Rogers 4350B commun)
| Automobile | Application | Circuit imprimé traditionnel | Amélioration des circuits imprimés toutes couches |
|---|---|---|---|
| Calculateur électronique ADAS | 120 mm² | 72 mm² (-40 %) | |
| Gestion de batterie | 8 couches | 6 couches (-25 %) |
L'année dernière, j'ai collaboré à un projet de calculateur électronique pour moto électrique. La technologie toutes couches a permis de réduire la taille de l'unité de contrôle de 33 % tout en ajoutant des fonctionnalités CAN FD.
Circuit imprimé toutes couches vs. HDI standard[^1] : lequel choisir ?
Vous êtes confronté à une décision de conception cruciale ? Dépassons le battage marketing grâce à des données de performances réelles issues de 18 études de cas industrielles.
Choisissez un circuit imprimé toutes couches pour un nombre de couches supérieur à 20, des composants au pas ≤ 0,3 mm ou des fréquences supérieures à 1 GHz. Le HDI standard convient aux conceptions simples de 6 à 12 couches sans empilement via aveugle.
Analyse coûts-avantages
1. Complexité de conception
Le HDI standard permet des constructions 1+4+1 couches, tandis que le HDI toutes couches prend en charge la lamination séquentielle complète (jusqu'à 30 couches et plus).
| Paramètre | HDI standard | Toutes couches |
|---|---|---|
| Largeur de ligne minimale | 50 μm | 35 μm |
| Matériau de remplissage de via | Non conducteur | Cuivre |
| Transitions de couches | Zones fixes | Toute combinaison |
2. Facteurs de coût
- La technologie « Toute couche » augmente le coût initial de 15 à 25 %, mais permet d'économiser 12 à 18 % à l'assemblage.
- Comparaison du rendement de production :
| Taille du lot | Rendement HDI | Rendement « Toute couche » |
|---|---|---|
| 1 000 | 98,7 % | 97,1 % |
| 5 000 | 99,2 % | 98,4 % |
Pour un récent projet de capteur IoT, nous avons économisé 0,38 $/unité en utilisant la technologie « Toute couche » malgré un coût de circuit imprimé plus élevé, grâce à la réduction du nombre de composants.
Conclusion
La technologie « Toute couche » brise les barrières de conception traditionnelles, permettant une miniaturisation et des performances sans précédent. Des dispositifs médicaux vitaux aux équipements 5G de pointe, c'est le socle silencieux de notre avenir connecté.
