Votre ordinateur portable se bloque en plein milieu d'une tâche. Votre console de jeu surchauffe. Le coupable ? Des soudures défectueuses dans les puces BGA (Ball Grid Array). Le rebillage des BGA redonne vie aux composants électroniques en remplaçant les connexions usées.
Le rebillage des BGA[^1] remplace les billes de soudure endommagées sous la matrice d'une puce, rétablissant ainsi les connexions électriques des appareils comme les ordinateurs portables et les consoles. Il résout les problèmes causés par la chaleur, les contraintes physiques ou les défauts de fabrication.
Réparer les BGA peut paraître technique, mais comprendre le processus vous aide à prendre des décisions éclairées. Voyons pourquoi, comment et quand cette méthode de réparation fonctionne, et si elle en vaut la peine.
Pourquoi un BGA nécessite-t-il un rebillage ? Causes et symptômes courants
Un écran qui scintille ou un arrêt brutal ne sont pas toujours une condamnation à mort. Ces problèmes sont souvent dus à des billes de soudure fissurées (https://www.ipc.org/system/files/technical_resource/E2%26S21_03.pdf)[^2] dans les BGA.
Le rebillage des BGA répare les billes de soudure fissurées ou détachées causées par une surchauffe, un impact physique ou une mauvaise fabrication. Les symptômes incluent des redémarrages aléatoires, des erreurs graphiques et des appareils qui ne répondent pas.
Qu'est-ce qui détruit les connexions soudées ?
Trois facteurs fragilisent les billes de soudure des BGA au fil du temps :
| Cause | Effet sur les billes de soudure | Symptômes courants |
|---|---|---|
| Cycles thermiques | Fissures de dilatation/contraction | Crashs lors d'une utilisation intensive |
| Contraintes mécaniques | Détachement physique | Pertes de courant intermittentes |
| Défauts de fabrication | Liaisons faibles dues à une mauvaise soudure | Défaillance précoce de l'appareil |

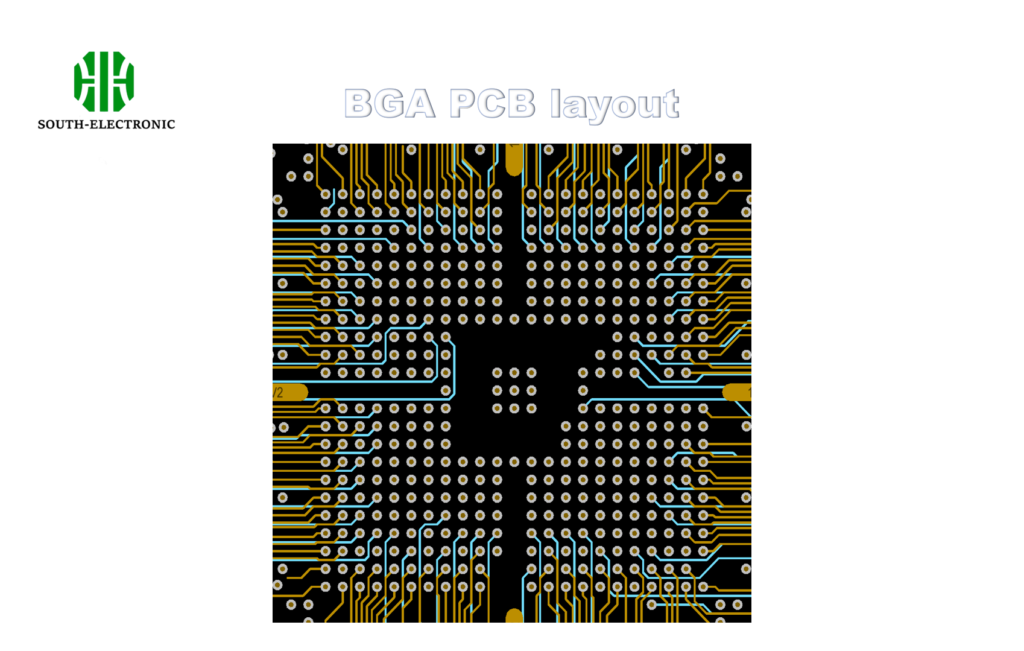

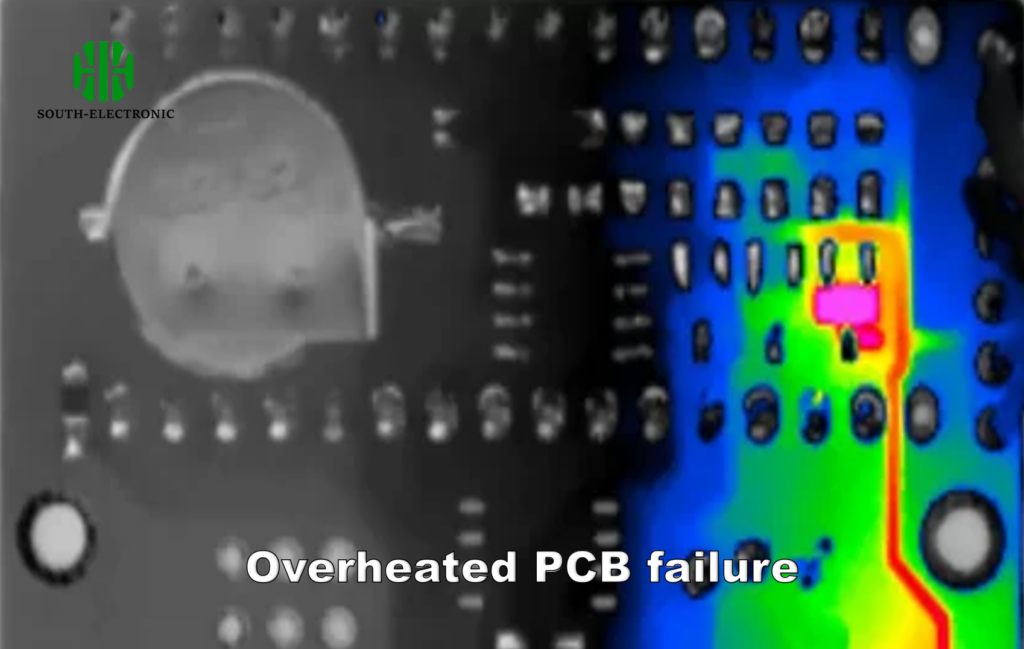

La chaleur est le principal ennemi. Les appareils comme les consoles de jeu ou les ordinateurs portables hautes performances subissent des variations de température constantes, sollicitant la soudure jusqu'à la rupture des connexions. Les chutes ou les courbures physiques aggravent les dommages. Les défauts de fabrication, comme une application inégale de la soudure, créent également des points faibles.
Comment fonctionne le rebillage BGA ? Un processus détaillé
Imaginez reconstruire un pont, un petit pilier à la fois. Le rebillage BGA suit une séquence méticuleuse pour éviter la destruction de la puce.
Le rebillage consiste à retirer la puce, à nettoyer l'ancienne soudure, à fixer de nouvelles billes et à ressouder. Des outils de précision comme les pistolets à air chaud et les pochoirs assurent l'alignement et le contrôle de la chaleur.
Les 4 étapes du rebillage
- Retrait de la puce
Une station à air chaud chauffe la carte pour faire fondre la soudure existante. Une pince à épiler soulève la puce sans endommager les broches.
- Nettoyage
Les résidus de soudure sont grattés et les plots de contact de la puce sont polis. Tout débris restant fragilise les liaisons.
- Placement des billes
Un pochoir en acier inoxydable aligne les nouvelles billes de soudure (généralement sans plomb) sur la puce. Le flux les maintient en place.
- Refixation
La puce est alignée sur la carte et réchauffée jusqu'à ce que les billes de soudure fusionnent avec les pastilles du circuit imprimé.
Toute erreur, comme une surchauffe ou un mauvais alignement, peut faire griller la puce. Les techniciens qualifiés utilisent des microscopes et des fers à souder à température contrôlée pour minimiser les risques.
Quel équipement est nécessaire pour le rebillage BGA ? Outils essentiels et coûts
Le rebillage n'est pas une opération de soudure à faire soi-même. Des outils spécialisés garantissent la précision et évitent des pertes de puces de plusieurs milliers de dollars.
Les outils essentiels comprennent une station de reprise à air chaud[^3], des pochoirs BGA, de la pâte à souder et des microscopes. Une installation complète coûte entre 1 500 et 5 000 $, ce qui rend les réparations professionnelles rentables pour la plupart des utilisateurs.
Équipement indispensable ou optionnel
| Outils essentiels | Gamme de prix | Usage |
|---|---|---|
| Station de reprise à air chaud | 300 $-1 200 $ | Retrait/réchauffage de puces en toute sécurité |
| Pochoirs BGA | 20 $-100 $ | Alignement précis des billes de soudure |
| Microscope à souder | 200 $-800 $ | Inspection des soudures fines |
| Options supplémentaires | ||
| Machine à rayons X | Plus de 10 000 $ | Vérification de l'intégrité interne de la soudure |
| Système de placement automatisé | Plus de 8 000 $ | Précision à grande échelle pour les usines |
Les amateurs amortissent rarement leurs coûts d'équipement. Pour la plupart, payer un professionnel entre 100 $ et 300 $ par opération de rebillage est plus judicieux que d'acheter des outils à usage unique.
Le rebillage de BGA est-il rentable ? Comparaison entre réparation et remplacement
Un BGA fissuré dans un MacBook à 2 500 $ justifie une réparation. Pour une tablette à 300 $ ? Peut-être pas.
Le rebillage coûte entre 80 et 500 $, selon la complexité de l'appareil. C'est une solution économique pour l'électronique haut de gamme, mais peu pratique pour les appareils bon marché ou obsolètes.
Quand effectuer un rebillage ou un remplacement ?
| Scénario | Choix du rebillage | Raison |
|---|---|---|
| Appareil coûteux (par exemple, ordinateur portable de jeu) | Oui | Moins cher qu'un remplacement à plus de 1 000 $ |
| Dommages mineurs (1 ou 2 billes cassées) | Oui | Réparation rapide avec un taux de réussite élevé |
| Appareil obsolète/de faible valeur | Non | Un appareil neuf coûte moins cher qu'une réparation |
| Graves dommages au circuit imprimé | Non | Problèmes de carte sous-jacents persistants |
Les coûts de main-d'œuvre sont prépondérants. Des appareils complexes comme la PS5 nécessitent 2 à 3 heures de travail, mais les résultats durent des années s'ils sont bien réalisés. Demandez toujours un diagnostic au préalable ; certains ateliers cachent des frais supplémentaires.
Conclusion
Le rebillage BGA redonne vie aux composants électroniques en réparant les soudures. C'est une solution économique pour les appareils de grande valeur, mais elle exige une expertise. Comparez les coûts de réparation et le remplacement avant de prendre une décision.
