À mesure que les appareils diminuent de taille mais que leurs capacités s'étendent, les cartes de circuit imprimé traditionnelles atteignent leurs limites physiques. Les PCB CI (circuit imprimé intégré) résolvent ce paradoxe grâce à une intégration révolutionnaire - mais qu'est-ce qui les différencie exactement ?
Un PCB CI[^1] (Circuit Imprimé Intégré) combine des puces à semi-conducteurs et des traces de carte de circuit imprimé standard dans un seul substrat. Contrairement aux cartes conventionnelles, cette fusion permet des interconnexions ultra-denses tout en maintenant l'intégrité du signal - essentiel pour les téléphones 5G, les dispositifs médicaux implantables et les systèmes d'intelligence artificielle de pointe.
Décomposons quatre aspects clés qui rendent les PCB CI à la fois fascinants et complexes - en commençant par leur architecture fondamentale.

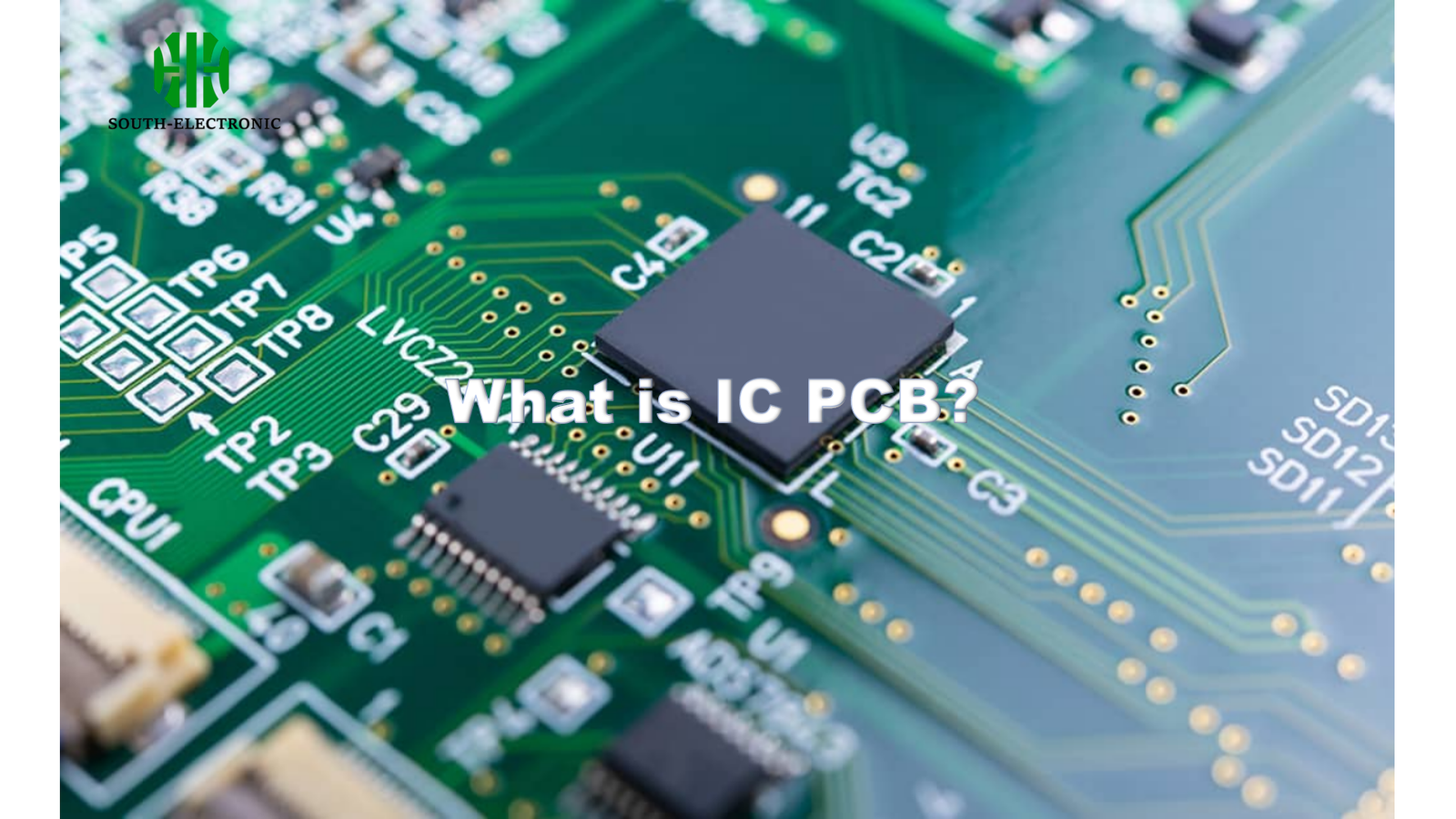

Qu'est-ce qu'un PCB CI et comment se différencie-t-il d'une carte de circuit imprimé régulière ?
Imaginez imprimer des micropuces directement sur des cartes de circuit imprimé au lieu de les souder. C'est l'innovation fondamentale du PCB CI - mais les détails de mise en œuvre sont les plus importants.
Un PCB CI intègre des puces à semi-conducteurs nues dans le substrat de la carte de circuit imprimé à l'aide d'un emballage de niveau de wafer intégré[^2]. Cela élimine 97 % des joints de soudure trouvés dans les assemblages de cartes de circuit imprimé traditionnelles, réduisant les points de défaillance tout en doublant la densité de connectivité.
)
Décomposition structurelle
Trois différences clés définissent l'architecture du PCB CI :
| Fonction | Carte de circuit imprimé régulière | PCB CI |
|---|---|---|
| Montage de composant | Puce souderie en surface | Puce nue intégrée |
| Densité d'interconnexion | 100-200 traces/cm² | 500-1000 traces/cm² |
| Longueur du chemin de signal | 2-5mm entre les puces | 0,1-0,5mm intra-couche |
Innovation des matériaux
Les PCB CI utilisent un FR-4 modifié avec des couches diélectriques ultra-fines de 34 μm, permettant des micro-vias avec des diamètres de 50 μm. Cela prend en charge des vitesses de signal de 10 Gb/s ou plus, contre des limites de 1 Gb/s sur les cartes conventionnelles.
Gestion thermique
Les puces intégrées transfèrent la chaleur par l'intermédiaire de vias thermiques remplis de cuivre directement à des répartiteurs de chaleur en nitrure d'aluminium. Cela permet d'obtenir des températures de fonctionnement 15 °C plus basses que les packages QFN montés en surface.
Processus de fabrication
Contrairement à l'assemblage traditionnel par mise en place et soudure, la production de PCB CI implique :
- Formation de cavité par perforation au laser
- Fixation de la puce avec de l'époxy conducteur
- Lamination de construction séquentielle
- Structuration directe au laser des traces
Pourquoi les PCB CI sont-ils essentiels pour la conception d'électronique moderne ?
Lorsque la dernière montre d'Apple a ajouté un suivi de la glycémie, les contraintes de espacio ont forcé des réaménagements radicaux. Les PCB CI ont rendu cela possible - voici pourquoi ils sont indispensables.
Les PCB CI permettent des empreintes 60 % plus petites que les cartes conventionnelles tout en gérant 10 fois plus de connexions d'entrée/sortie. Cela permet aux dispositifs portables[^3] d'intégrer des capteurs de biosignal avancés sans compromettre la taille de la batterie ou la puissance de traitement.
)
Applications qui stimulent l'adoption
Exigences de densité élevée
- Téléphones intelligents : antennes réseau 5G mmWave nécessitant des interconnexions de pas de 0,2 mm
- Implants neuronaux : interfaces cerveau-ordinateur à 512 canaux
- Radar automobile : émetteurs-récepteurs 77 GHz avec zéro capacité parasite
| Paramètres de performance | Paramètre | Avantage du PCB CI |
|---|---|---|
| Perte de signal | 0,3 dB/cm @ 10 GHz vs 1,2 dB | |
| Diaphonie | -45 dB vs -28 dB | |
| Intégrité de puissance | 5 mV d'ondulation vs 50 mV |
Étude de cas : Un contrôleur de vol de drone utilisant un PCB CI a atteint :
- Une réduction de poids de 40 %
- Un triplement de la fréquence d'échantillonnage du gyroscope
- Un temps de vol deux fois plus long
Considérations clés de conception : comment optimiser la disposition du PCB CI？
Un ingénieur a une fois ruiné 200 000 $ de PCB CI en ignorant les taux d'expansion thermique[^4]. Apprenez de ces erreurs avec ces directives critiques.
La disposition optimale du PCB CI nécessite une co-conception du placement de la puce à semi-conducteurs avec des canaux de routage haute vitesse. Les facteurs clés incluent des valeurs de Dk correspondantes à travers les matériaux, une impédance contrôlée à partir de principes fondamentaux et une planification d'empilement HDI hybride.
Matrice d'optimisation de la disposition
| Défi | Solution | Exemple d'outil |
|---|---|---|
| Intégrité du signal | Analyse de solveur de champ 3D | Ansys HFSS 3D Layout |
| Distribution de puissance | Couches de capacité enterrées | Thin core CCL-HD |
| Contrainte thermique | Adhésifs à coefficient d'expansion correspondant | Henkel ABLIS HR |
| Conformité DFM | Vérifications DRC en temps réel | Cadence Allegro Constraint Mgr |
Flux de sélection de matériaux
- Commencez par la température de transition vitreuse (Tg) : ≥170°C pour le refroidissement au plomb
- Faites correspondre le CTE : 6-8 ppm/°C aux puces à semi-conducteurs
- Confirmez la stabilité de Dk/Df à travers les bandes de fréquence
Règle empirique : Toutes les traces haute vitesse doivent suivre la règle des 3W (séparation de la trace = 3x largeur de la trace) pour prévenir les diaphonies.
Qu'est-ce que vous devez rechercher lors du choix d'un fabricant de PCB CI ?
"Lorsque les usines réduisent les coûts sur l'alignement des puces intégrées, toute la production devient des étiquettes RFID qui ne peuvent pas être lues." L'expérience pratique façonne ces critères de sélection.
Choisissez des fabricants ayant les certifications ISO-9001 et IATF-16949[^5], 10+ ans d'expérience dans les PCB CI[^6], et une précision de placement ≤5μm. Vérifiez leurs investissements en R&D - les leaders dépensent 8-12% de leur chiffre d'affaires en R&D d'emballage avancé[^7].
)
Liste de vérification de qualification du fournisseur
| Facteur | Référence | Méthode de vérification |
|---|---|---|
| Taux de rendement | ≥98% pour les PCB CI à 8 couches | Audit des rapports de test finals |
| Capacités d'outillage | Perceuses au laser ≤30μm | Demandez un démo de carte |
| Banque de matériaux | 5+ substrats certifiés | Examinez la liste des fournisseurs |
| Délai de réalisation | Délai standard de 10 jours | Comparez plusieurs devis |
Facteurs de coût cachés
- Utilisation du panneau (viser ≥85%)
- Couverture des tests (analyse de scan de limite obligatoire)
- Cohérence du remplissage des vias (analyse de microsection)
Demandez toujours :
- Données de test de fiabilité (1000 cycles thermiques @ -55°C/+125°C)
- Échantillons de coupe transversale
- Certifications de matériaux tiers
Conclusion
Les PCB CI permettent une miniaturisation électronique sans précédent grâce à l'intégration de puces et de techniques HDI ultra. Maîtriser leur conception et leur réalité de fabrication sépare les produits de pointe de ceux qui sont obsolètes.
