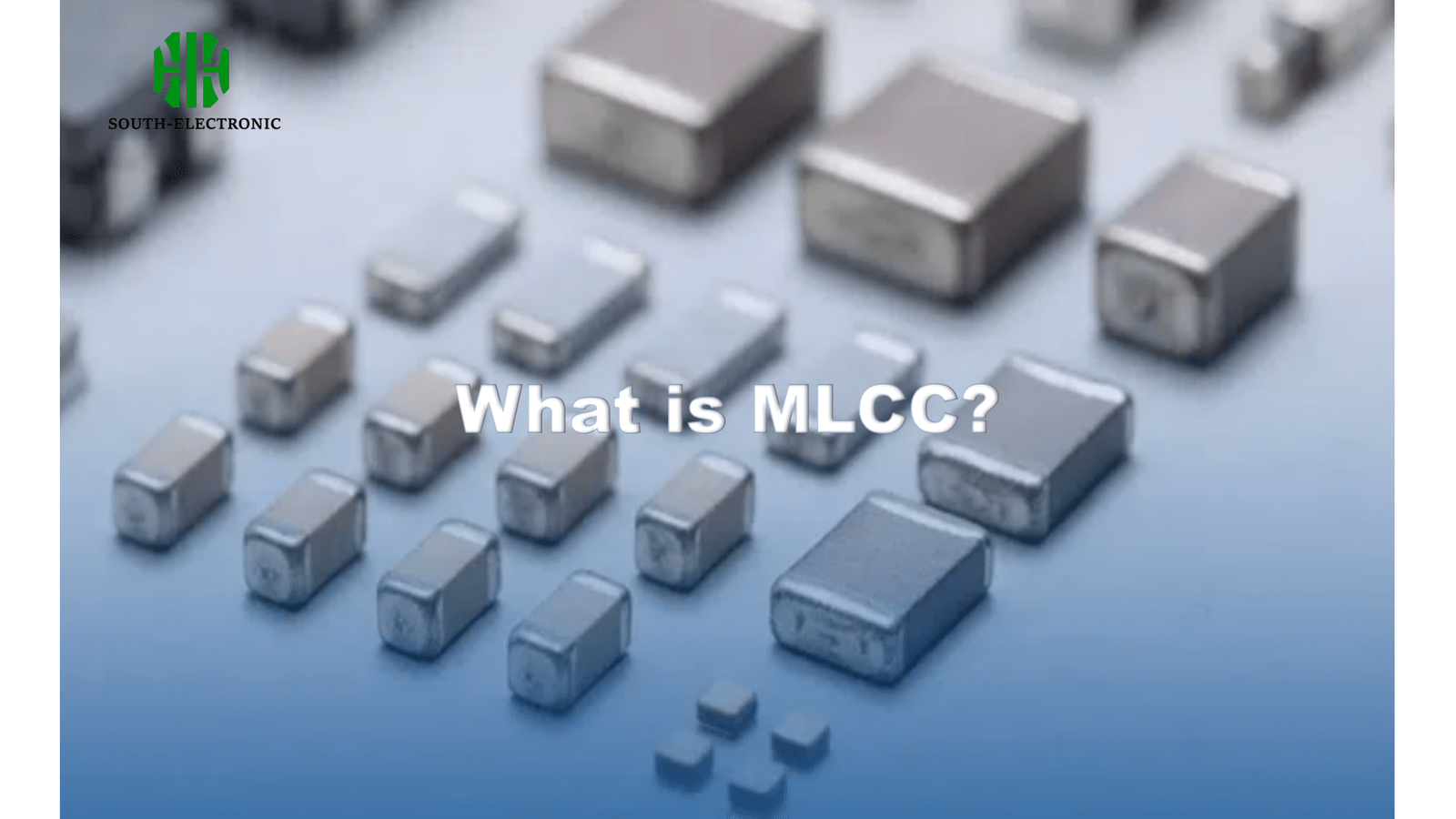

Qu’est-ce qu’un MLCC ?

CONTENTS

Avez-vous remarqué ces minuscules composants rectangulaires sur les cartes de circuit ? Ces pièces sans prétention appelées MLCC rendent les électroniques modernes possibles. Explorons pourquoi chaque concepteur doit comprendre ces puissances microscopiques.

MLCC (Condensateur céramique multicouche)[^1] est un condensateur compact fabriqué à partir de couches céramiques et métalliques alternées, offrant une capacitance stable dans un espace minimal. Ces composants de montage en surface gèrent le filtrage, la découplage et le stockage d'énergie dans les appareils allant des smartphones aux engins spatiaux.

Bien que les MLCC puissent sembler simples, leur complexité cachée sépare les conceptions réussies de celles qui ne fonctionnent pas. Examinons cinq aspects cruciaux que chaque ingénieur devrait savoir sur ces composants essentiels.

Qu'est-ce que les MLCC exactement et comment sont-ils fabriqués ?

Votre smartphone contient plus de 1 000 MLCC - mais comment ces condensateurs microscopiques sont-ils créés ? La magie de la fabrication se produit grâce à un empilement de couches précis et à une magie à haute température.

Les MLCC sont construits en imprimant de la pâte d'électrode métallique sur des feuilles de céramique[^2], en empilant des centaines de couches, puis en les faisant cuire à 1 200 °C pour créer des structures monolithiques. Ce processus permet une densité de capacitance élevée[^3] dans des paquets plus petits qu'un grain de sable.

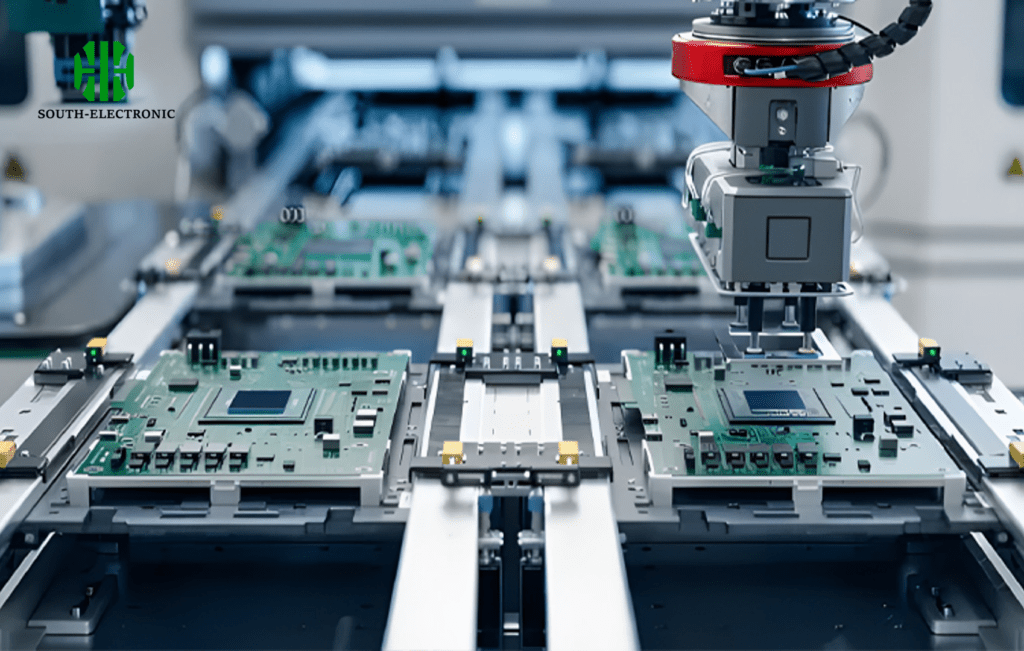

Processus d'installation de la carte de circuit étape par étape

La décomposition étape par étape

  1. Préparation des matériaux
    La poudre de céramique (BaTiO3 typiquement) est mélangée avec des liants pour former des feuilles vertes flexibles

  2. Impression de l'électrode
    Les électrodes métalliques précieuses (Pd/Ag) sont déposées à l'aide de l'impression à l'écran

  3. Processus d'empilement
    Les machines automatisées alternent 300-1 000 couches céramique/électrode

Étape du processus Température Équipement clé
Frittage 1200-1400°C Four à bande
Termination 850°C Bain de placage

Cette approche en couches explique pourquoi les MLCC offrent une meilleure efficacité volumétrique que les condensateurs traditionnels. Les MLCC de grade militaire subissent un test électrique à 100 % pour garantir une tolérance de ± 1 %.

Pourquoi les MLCC sont-ils des composants critiques dans les électroniques modernes ?

Vous vous demandez peut-être pourquoi vos écouteurs sans fil durent des heures sur une seule charge ? Les propriétés uniques des MLCC permettent des conceptions économes en énergie grâce à trois avantages clés.

Les MLCC fournissent une capacitance ultra-stable avec une dépendance minimale au biais DC. Leur faible ESR (<100mΩ)[^4] et leur grande capacité de courant de ripple les rendent essentiels pour les réseaux d'alimentation dans les circuits intégrés modernes.

MLCC sur carte de circuit de smartphone

Trois caractéristiques imbattables

  • Miniaturisation
    Les paquets 0402 (0,5 mm x 0,25 mm) permettent des dispositions denses

  • Performances à haute fréquence
    L'inductance parasite faible (<1nH) convient aux applications à gamme GHz

  • Stabilité de température
    X7R (-55°C à +125°C avec ±15% ΔC)

J'ai débogué une carte de commande de drone qui défaillait à haute altitude. Le remplacement des MLCC standard par des variantes haute tension a résolu le problème de claquage - prouvant que la sélection des composants est importante.

Comment choisir le bon MLCC pour votre conception de circuit ?

La sélection des MLCC ne consiste pas seulement à choisir des valeurs de capacitance. Un mauvais choix peut entraîner des bruits audibles dans les circuits audio ou des problèmes de réinitialisation dans les processeurs.

Choisissez les MLCC en considérant trois paramètres : la tension d'exploitation (déclasser 50 %), les caractéristiques de température (X7R vs C0G)[^5], et la taille du paquet. Vérifiez toujours les courbes de déclassement du biais DC[^6] pour votre tension d'application.

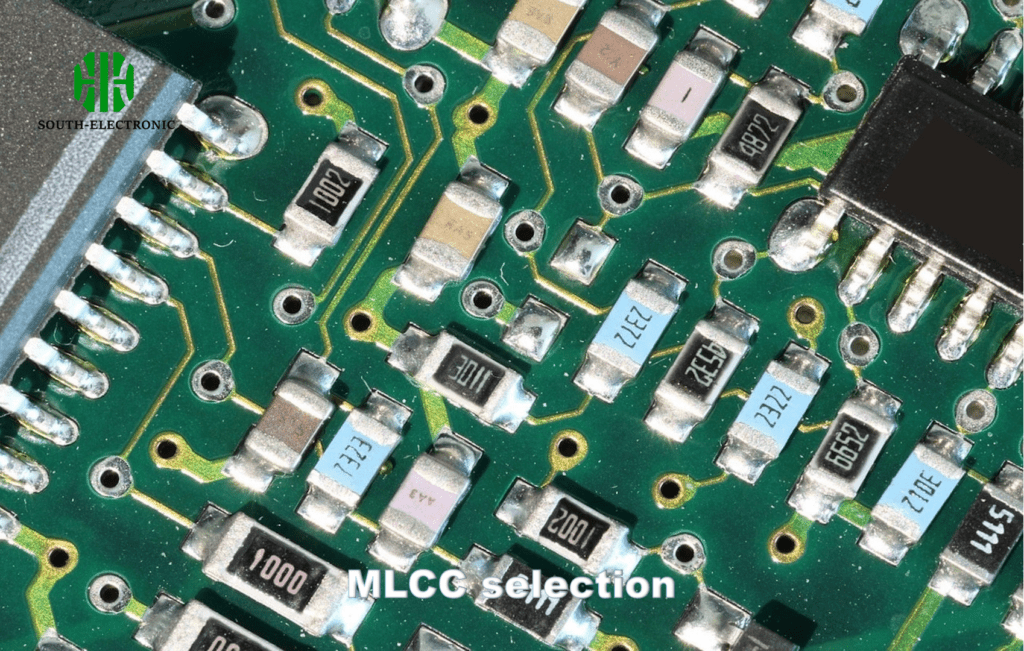

Tableau de sélection de MLCC

Processus de sélection en quatre étapes

  1. Exigences en tension
    Pour les circuits 5V, utilisez des MLCC classés 10V+

  2. Type de diélectrique
    Utilisez C0G pour les oscillateurs, X7R pour la découplage

  3. Contraintes de paquet
    0603 pour une utilisation générale, 0201 pour les accessoires

Paramètre Découplage Circuit de temporisation Filtre d'alimentation
Type recommandé X5R 10μF C0G 100pF X7R 22μF

Évitez les effets piézoélectriques des MLCC dans les capteurs MEMS - j'ai appris cela lorsqu'une vibration a causé un bruit indésirable dans un réseau de capteurs.

Quels sont les avantages et les inconvénients des MLCC par rapport aux condensateurs en aluminium/tantale ?

Bien que les MLCC dominent les conceptions modernes, les condensateurs en aluminium et en tantale ont encore leur place. Le choix dépend des compromis entre coût et performances.

Les MLCC surpassent les électrolytiques en termes de ESR, de durée de vie et de plage de température, mais ont des valeurs de capacitance maximale plus faibles. Le tantale offre un rapport CV plus élevé, mais risque de défaillance thermique[^7].

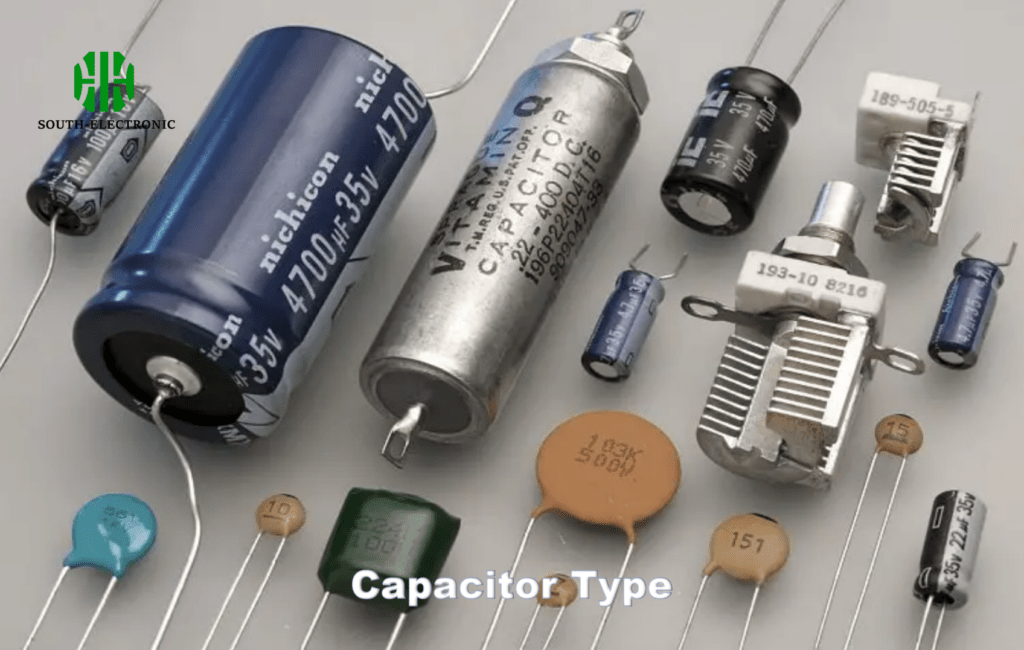

Comparaison des condensateurs

Matrice de comparaison des performances

Caractéristique MLCC Tantalum Aluminum
ESR 10mΩ 100mΩ 500mΩ
Durée de vie 10+ ans 5-10 ans 2-5 ans
Coût (10μF 16V) 0,02 $ 0,15 $ 0,10 $

Pendant les pénuries de composants, j'ai reconçu des alimentations électriques en utilisant des banques de MLCC au lieu de tantale. Cela a réduit le coût de la liste des matériaux de 40 % tout en améliorant l'efficacité.

Pourquoi les MLCC défaillent-ils et comment prévenir les problèmes courants ?

Cette défaillance mystérieuse de la carte de circuit pourrait provenir de fissures dans les MLCC. Comprendre les modes de défaillance prévient les rappels coûteux sur le terrain.

Les MLCC défaillent principalement en raison de contraintes mécaniques provoquant des fissures, de chocs thermiques pendant le soudage ou de transitoires de tension dépassant les classements. Un agencement de carte de circuit[^8] approprié et un déclassement préviennent 90 % des défaillances.

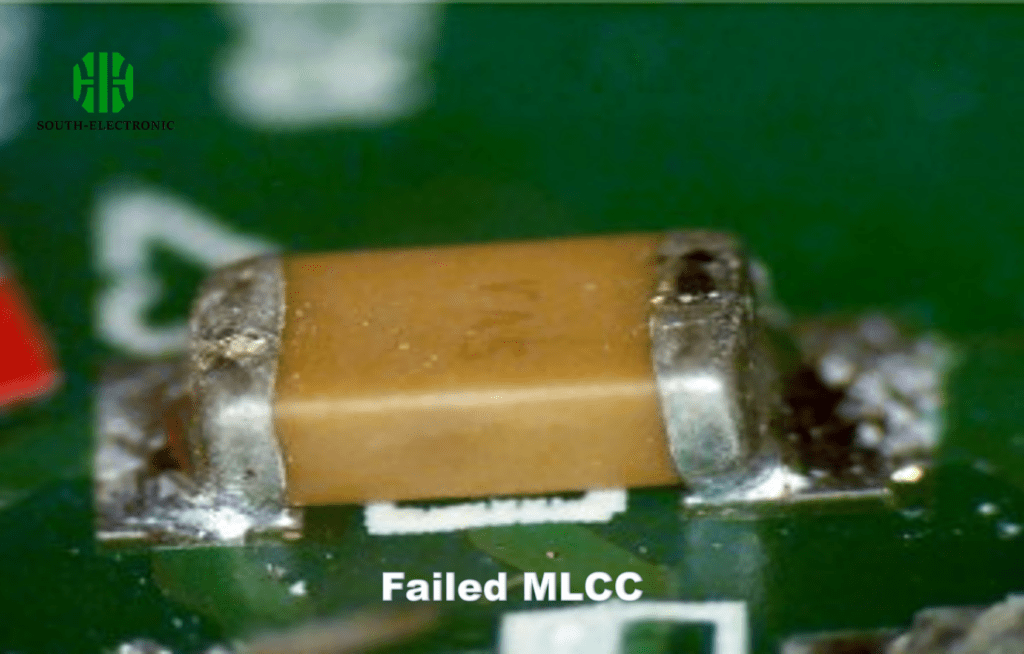

Analyse de défaillance de MLCC

Cinq techniques de prévention des défaillances

  1. Éviter la flexion de la carte
    Placez les MLCC loin des bords de la carte

  2. Contrôle du profil thermique
    Gradient de température maximal de 3 °C/s

  3. Utiliser des terminaisons flexibles
    Les MLCC à terminaison souple réduisent le risque de fissure

  4. Marge de tension
    Fonctionnez à ≤50 % de la tension nominale

  5. Atténuation du bruit acoustique
    Pour les circuits audio, utilisez des MLCC anti-microphoniques

Un client a vu ses appareils IoT défaillir dans des environnements froids. Le passage de MLCC standard à des MLCC de grade automobile (-55°C à +150°C) a résolu le problème de dérive de capacitance complètement.

Conclusion

Les MLCC permettent les électroniques modernes grâce à des performances miniaturisées et fiables. Une sélection et une compréhension intelligentes de l'application permettent aux ingénieurs d'exploiter pleinement leur potentiel tout en évitant les pièges courants. Considérez toujours l'environnement d'exploitation et les exigences de durée de vie lors de la mise en œuvre de ces composants essentiels.


[^1] : Comprendre les avantages des MLCC peut améliorer l'efficacité et la fiabilité de votre conception. Explorez cette ressource pour des informations approfondies.
[^2] : Découvrez les matériaux qui contribuent aux performances des condensateurs céramiques, essentiels pour une conception efficace.
[^3] : Découvrez comment une densité de capacitance élevée peut optimiser vos conceptions et améliorer les performances dans des espaces compacts.
[^4] : Comprendre le faible ESR est crucial pour optimiser la livraison d'alimentation dans les électroniques modernes, garantissant l'efficacité et la fiabilité.
[^5] : Explorer les caractéristiques de température aide à sélectionner le bon MLCC pour des applications spécifiques, améliorant la fiabilité du circuit.
[^6] : Apprendre à connaître les courbes de déclassement du biais DC est essentiel pour garantir que les MLCC fonctionnent de manière optimale dans des conditions de tension variables.
[^7] : Apprenez-en davantage sur la défaillance thermique des condensateurs en tantale pour prévenir les défaillances potentielles dans vos conceptions et assurer la fiabilité.
[^8] : Découvrez comment un agencement de carte de circuit approprié peut améliorer les performances des MLCC et prévenir les défaillances, garantissant que vos conceptions sont robustes et fiables.
