En avez-vous assez des cycles de prototypage lents ? Fatigué de la gravure chimique pour vos circuits imprimés ? Il existe une meilleure solution.

Le fraisage de PCB est un procédé de fabrication soustractif¹ utilisant une machine CNC² pour enlever des couches de cuivre, créant ainsi des pistes de circuits. Cette méthode mécanique est idéale pour la production rapide de prototypes précis et les petites séries.

La première fois que j'ai utilisé le fraisage de PCB, cela a révolutionné la vitesse de mes projets. Si vous êtes prêt à abandonner les produits chimiques pour la précision, poursuivez votre lecture. Nous verrons comment cette technologie transforme le travail en électronique.

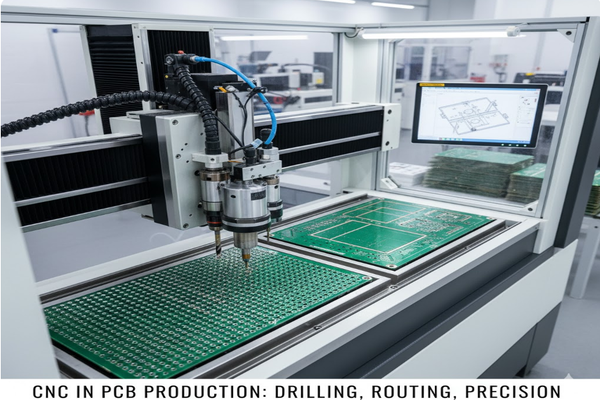

À quoi sert principalement la CNC dans la production de PCB ?

Vos circuits subissent-ils des trous mal percés ou des découpes imprécises ? La technologie CNC offre une exactitude impossible à atteindre manuellement.

En production de PCB, les machines CNC servent principalement au perçage, à la découpe des contours, et au fraisage direct des motifs de circuits. Cette automatisation garantit exactitude et répétabilité.

J'ai constaté comment l'automatisation CNC transforme la fabrication des PCB, notamment en prototypage. Cela supprime les incertitudes et livre des résultats constants. Examinons ses applications spécifiques.

Perçage : Des trous précis pour les composants

Le perçage CNC est essentiel pour les PCB. Il assure la précision des trous pour composants traversants et vias.

Découpe et contournage : Façonnage des circuits

Après fabrication des pistes, les machines CNC découpent les plaques de circuits. Ce processus s'appelle le contournage.

Fraisage de motifs : Création directe de circuits

Le fraisage CNC crée directement les motifs de circuits en retirant du cuivre. On parle aussi de "fraisage par isolation". Particulièrement efficace pour le prototypage rapide.

Comment réparer une panne de PCB rapidement et efficacement ?

Un simple défaut a-t-il déjà fait échouer votre projet ? Le dépannage devient un cauchemar sans méthode adaptée.

Corriger une panne de PCB³ nécessite une approche systématique : inspection visuelle⁴, tests en composants, vérification de continuité et réparation des connexions. Cette méthode permet d'économiser du temps et d'éviter des dégâts supplémentaires.

J'ai passé des heures à déboguer des PCB. Une approche structurée est essentielle. Ne testez pas au hasard avec un multimètre. Voyons les bonnes pratiques pour diagnostiquer les problèmes courants.

Inspection initiale : Première vérification

Commencez toujours par un contrôle visuel rigoureux. Recherchez les signes évidents de dommage.

• Marques de brûlures : Indiquent court-circuit ou surchauffe.
• Pistes fissurées : Interrompent les connexions.
• Soudures froides : Apparence grise ou bombée, causes de mauvais contact.
• Composants endommagés : Condensateurs gonflés, résistances décolorées.

Test des composants : Isolement du problème

Utilisez un multimètre pour tester chaque composant individuellement.

Vérification de continuité : Traçage des pistes

Utilisez le mode continuité du multimètre pour vérifier l'intégrité des pistes et connexions. Recherchez les courts-circuits involontaires.

Techniques de réparation : Remise en service

Une fois le défaut identifié, procédez avec soin.

• Resoudure : Pour joints froids ou composants desserrés.
• Réparation de pistes : Utilisez fils jumper ou encre conductrice.
• Remplacement de composants : Dessoudez les pièces défectueuses.

Quelle solution choisir : CNC ou PLC pour l'automatisation industrielle ?

Hésitez-vous entre CNC ou PLC pour votre projet ? Un mauvais choix peut coûter temps et argent.

La CNC (Commande Numérique par Calculateur) excelle dans les tâches complexes d'usinage multi-axes nécessitant précision élevée. Le PLC (Automate Programmable Industriel) domine le contrôle séquentiel et logique pour les processus industriels discrets.

Choisir entre CNC et PLC est crucial en automatisation industrielle. Utilisations différentes mais parfois complémentaires. Comprendre leurs forces guide votre choix entre deux technologies.

CNC : Commande de mouvement précise

Les systèmes CNC sont spécialisés dans l'outillage mécanique.

• Langages G-codes/M-codes : Définissent mouvements et actions.
• Interpolation : Mouvements coordonnés multi-axes simultanés.
• Applications : Fraiseuses, tours, découpe laser bénéficient de ce contrôle précis.

PLC : Contrôle logique et séquentiel

Les PLC sont des systèmes robustes conçus pour automatiser les processus électromécaniques.

• Logique échelle (Ladder Logic) : Langage graphique inspiré des relais.
• Entrées/Sorties discrètes : Gestion signaux capteurs/actionneurs.
• Applications : Chaînes d'assemblage, contrôle robotic.

Conclusion

Le fraisage de PCB offre prototypage rapide et écoresponsable. Maîtriser ses applications CNC, les méthodes de dépannage et les différences CNC vs PLC⁵ améliore votre travail en électronique.
