Qu’est-ce que l’enrobage de circuits imprimés ?

CONTENTS

Vos appareils électroniques tombent constamment en panne à cause de la poussière et de l'humidité. Frustrant, n'est-ce pas ? L'encapsulation de circuits imprimés offre une solution simple. Elle protège les cartes vulnérables pour une durée de vie plus longue.

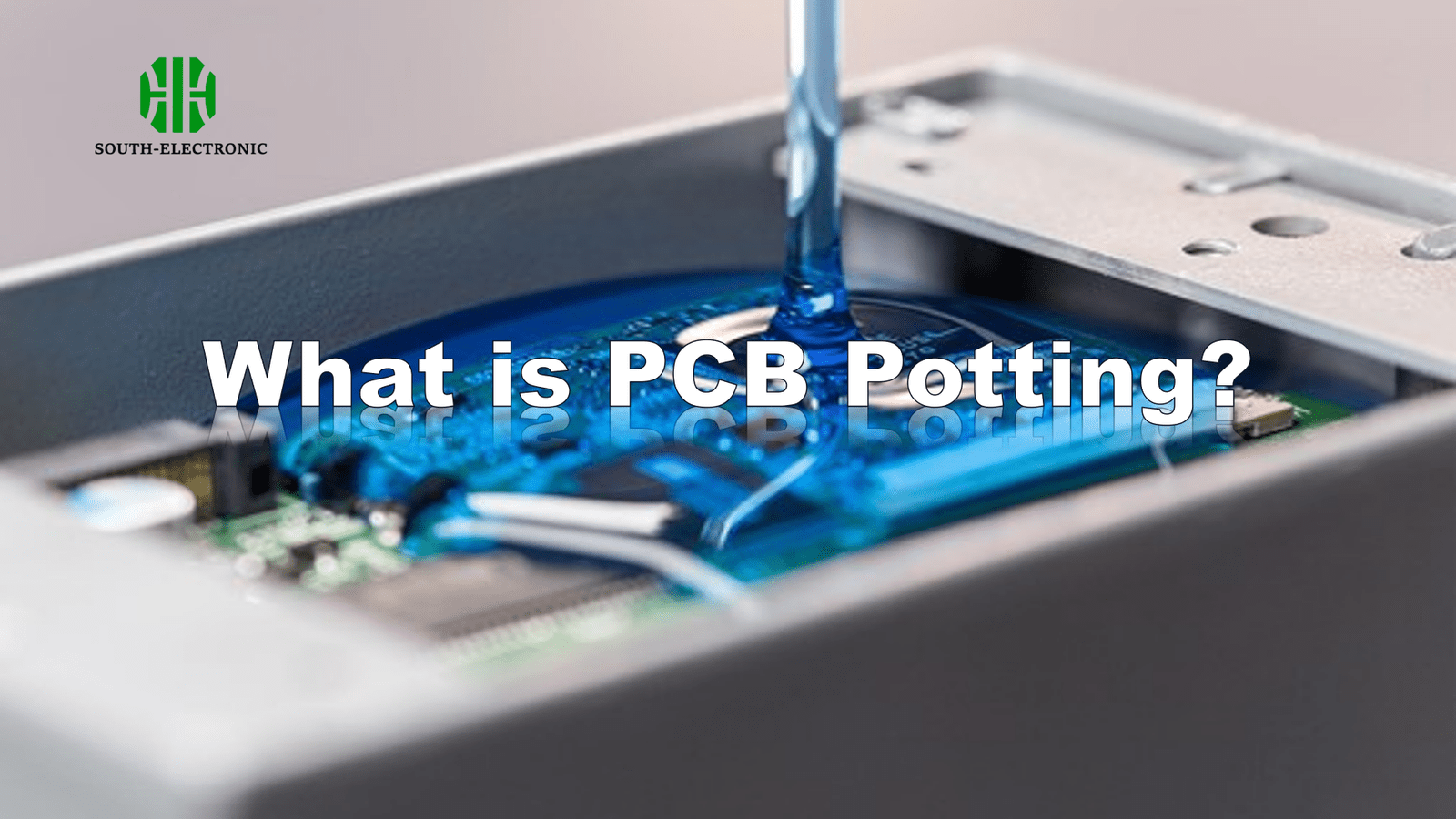

L'encapsulation de circuits imprimés[^1] consiste à sceller les circuits imprimés dans une résine ou un silicone protecteur. Cela bloque les dangers comme l'humidité, la poussière ou les vibrations. Cela renforce la résistance de vos appareils électroniques dans les environnements difficiles.

À quoi sert l'encapsulation en électronique ?

L'encapsulation semble simple, mais elle est plus complexe. J'en ai fait l'expérience à mes dépens lorsque mon prototype a échoué par temps humide. Explorons ensemble les questions clés.

Quels sont les avantages de l'encapsulation ?

Vous avez fait tomber votre appareil dans l'eau ? Les coûts de réparation sont élevés. L'encapsulation prévient ces chocs. Il agit comme une armure pour les pièces fragiles.

Principaux avantages : résistance aux chocs et aux intempéries. Il prévient également les courts-circuits et la corrosion. L’enrobage simplifie les conceptions en remplaçant les boîtiers encombrants !

L’enrobage améliore la fiabilité, surtout en extérieur. Voici pourquoi :

Protection environnementale

La résine isole les composants des liquides et des débris. J’ai testé l’enrobage en extérieur : aucun dommage après une tempête.

Menace Solution d’enrobage Effet
Humidité Barrière étanche Empêche la rouille et les courts-circuits
Poussière Encapsulation complète Empêche le colmatage des pièces mobiles
Température Résines thermorésistantes Réduit les fissures dues à la contrainte thermique

Stabilité mécanique

Les circuits imprimés oscillent et se cassent pendant le mouvement. L'enrobage permet de coller solidement les pièces ensemble. Votre téléphone a-t-il survécu à une chute ? Merci aux techniques d'enrobage interne.

Économies à long terme

Les coûts de réparation s'accumulent rapidement. L'enrobage réduit les pannes. Un client du secteur automobile a réduit ses réclamations sous garantie de 70 %. C'est une véritable économie !

L'enrobage est-il identique au revêtement conforme[^2] ?

Les deux protègent les circuits, mais la confusion fait perdre du temps. Je les ai un jour confondus – projet retardé ! Sachez faire la différence pour choisir judicieusement.

Non, l'enrobage submerge complètement le circuit imprimé, tandis que le revêtement pulvérise une fine couche. L'enrobage offre une meilleure protection, mais augmente le volume. Le revêtement est plus léger pour les espaces restreints.

Revêtement PCB

Comparons les utilisations et les limites :

Méthodes d'application

L'enrobage consiste à verser une résine épaisse tout autour, comme si l'on congelait des pièces dans de la glace transparente. Le revêtement de protection pulvérise une couche d'une épaisseur d'un micron. Imaginez une peinture imperméable.

Caractéristique Enrobage Revêtement de protection
Épaisseur 2-10 mm 0,05-0,5 mm
Variation de poids Lourd Léger
Réutilisabilité Permanent Enlevable aux solvants

Meilleures utilisations

Utilisez l'enrobage pour les équipements marins ou les machines lourdes. Le revêtement est adapté aux téléphones ou aux drones, pour lesquels le poids est un facteur important. Mon projet de drone a échoué avec l'enrobage : trop lourd pour voler !

Limites

L'encapsulation rend les réparations impossibles, sauf en faisant fondre la résine. Le revêtement s'use rapidement dans les zones sablonneuses. Toujours tester de petits échantillons au préalable.

Quelle est l'alternative à l'encapsulation des composants électroniques ?

L'encapsulation n'est pas toujours pratique. Le design de ma montre connectée était trop petit. Heureusement, des options offrent des résultats similaires.

L'encapsulation ou les coussinets en silicone[^3] sont d'excellentes alternatives. Elles protègent uniquement les sections critiques. Cela permet d'équilibrer coût, poids et protection.

Quand éviter l'encapsulation complète ? Voici la procédure :

Encapsulation

Scelle les puces fragiles seules, et non les cartes entières. Utilise des composés de type colle. Économie de 50 % sur le coût des matériaux par rapport à l'enrobage, mais surface réduite.

Tampons en silicone

Les protections souples absorbent les chocs sans assurer l'étanchéité. Idéales pour les capteurs en zones sèches. Mon capteur de jardin utilisait des tampons ; il a survécu à deux hivers.

Approches hybrides

Combinez les méthodes de manière stratégique. Exemple :

  • Commencez par enrober le circuit imprimé principal.
  • Ajoutez du silicone près des connecteurs.
  • Enrobage des modules d'alimentation uniquement.

Conclusion

L'enrobage des circuits imprimés protège les composants électroniques des intempéries et des chocs. Choisissez la méthode en fonction de l'environnement de votre appareil. Effectuez d'abord de petits tests !
