Qu’est-ce que le PCBA et comment compléter votre PCBA ?

CONTENTS

PCBA

Qu’est-ce que le PCBA ?

L’Assemblage de Carte de Circuit Imprimé (PCBA) désigne le processus de soudage ou d’assemblage de composants électroniques sur un circuit imprimé (PCB). Un PCB est une carte de circuit nue sans composants installés. Une fois les composants électroniques soudés sur le PCB, il devient un PCBA. Ce processus est essentiel pour créer des appareils électroniques fonctionnels pour diverses applications.

Différence entre PCBA et PCB

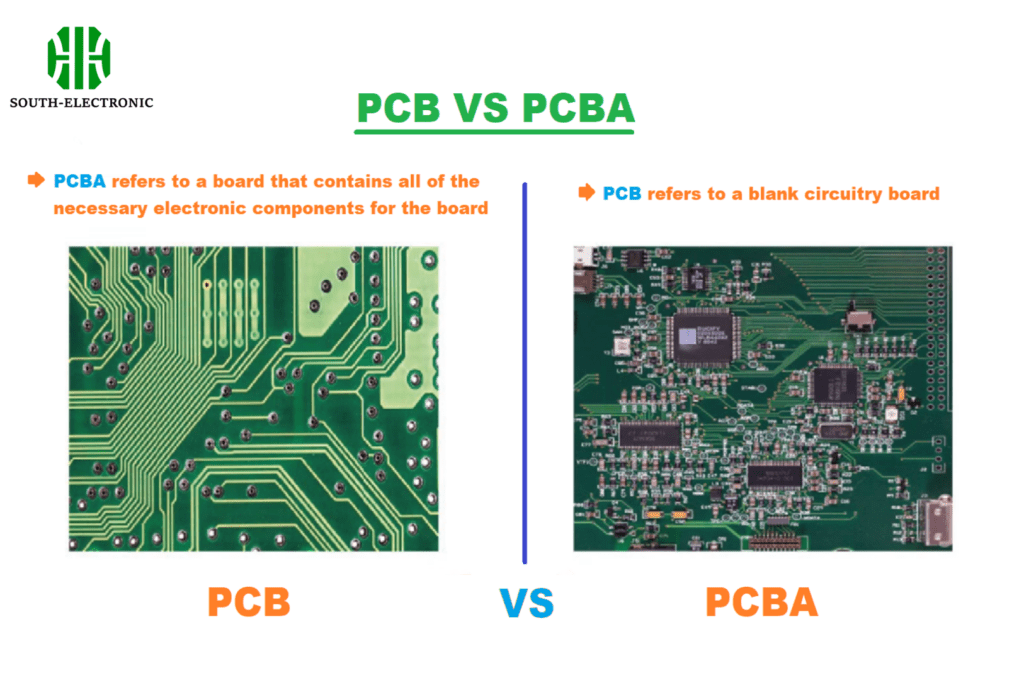

PCB (Circuit Imprimé) : Un PCB désigne une carte fabriquée à partir de matériaux non conducteurs avec des chemins conducteurs, des pastilles et d’autres fonctionnalités gravées à partir de feuilles de cuivre pour connecter différents composants. Il sert de base qui supporte et relie les composants montés en surface et dans des sockets dans la plupart des appareils électroniques.

PCBA (Assemblage de Carte de Circuit Imprimé) : PCBA désigne un PCB qui a été assemblé avec des composants électroniques, en faisant une assemblée de circuit imprimé fonctionnelle ou une carte. Le processus implique le soudage de composants électroniques sur un PCB et son test pour assurer la fonctionnalité.

PCBA and PCB

Types de technologies PCBA

Les technologies PCBA peuvent principalement être classées en trois types :

  1. Technologie de trou traversant (THT) : Les composants ont des broches insérées dans des trous percés dans le PCB et sont soudés sur des pastilles de l’autre côté. Cette méthode est privilégiée pour ses liens mécaniques forts.
  2. Technologie de montage en surface (SMT) : Les composants sont montés directement sur la surface du PCB. Le SMT est devenu plus prévalent en raison de sa capacité à accueillir un plus grand nombre de petits composants et de son automatisation plus aisée, accélérant le processus d’assemblage.
  3. Technologie mixte : Cela implique l’utilisation des THT et SMT sur le même PCB. Cette approche est utilisée pour optimiser les avantages des deux technologies en fonction des besoins spécifiques de l’application.
Types of PCBA

Étapes impliquées dans le processus de fabrication de PCBA

Le processus de fabrication de PCBA inclut généralement les étapes suivantes :

  1. Pochoir de pâte à souder : Appliquer de la pâte à souder sur le PCB où les composants seront placés.
  2. Placement et préparation : Des robots placent les composants de montage en surface sur le PCB.
  3. Soudure par refusion : Le PCB passe à travers un four de refusion pour fondre la pâte à souder et former des connexions entre les composants et la carte.
  4. Inspection et contrôle de qualité : Cela peut inclure des contrôles manuels, une inspection optique automatique et une inspection aux rayons X pour vérifier la qualité de soudure et le placement des composants.
  5. Insertion de composants à trou traversant : Pour les cartes utilisant le THT, les composants sont placés et soudés.
  6. Inspection finale et test fonctionnel : La carte achevée est testée pour s’assurer qu’elle répond aux spécifications requises.

Méthodes de test courantes :

Méthode de testDescription
Inspection visuelleVérification des défauts visibles et de l’assemblage approprié
Test en circuitTest des composants individuels sur la carte
Test fonctionnelVérification de la fonctionnalité globale du PCBA
PCBA Manufacturing

Utilisations et applications du PCBA

Les PCBA sont utilisés dans pratiquement tous les dispositifs électroniques. Certaines applications courantes incluent :

  • Électronique grand public : smartphones, ordinateurs, télévisions et appareils ménagers.
  • Équipements médicaux : dispositifs de diagnostic et de surveillance.
  • Composants automobiles : unités de contrôle moteur, systèmes d’infodivertissement.
  • Machines industrielles : capteurs et équipements d’automatisation.
  • Télécommunications : routeurs, commutateurs.

Les PCBA sont extrêmement importants pour assurer le bon fonctionnement des dispositifs électroniques et éviter les pannes. Ils sont comme les routes qui permettent à l’énergie et aux signaux de circuler entre toutes les parties d’un dispositif. Chez South-Electronic, nous faisons tout ce qu’il faut pour fabriquer un PCBA, de la conception à l’assemblage, et nous obtenons même toutes les pièces et les testons pour vous. Nous facilitons l’obtention d’un PCBA qui fonctionne correctement. Contactez-nous et nous vous aiderons à démarrer votre projet PCBA dès maintenant !
