Quel est le but des micro-cartes de circuits ?
Les micro-cartes de circuits, comme on les appelle parfois, sont le cœur et l'âme des gadgets électroniques d'aujourd'hui. Elles permettent à toutes les différentes parties d'un appareil de communiquer entre elles et de fonctionner ensemble. C'est pourquoi vous les trouvez dans tout, de votre smartphone à votre voiture en passant par votre machine à laver.
Qu'est-ce qu'une micro-carte de circuit ?

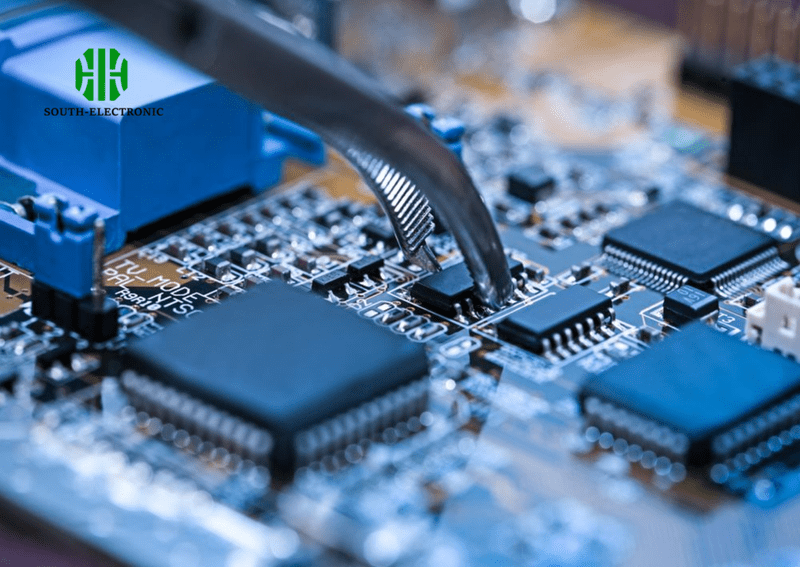

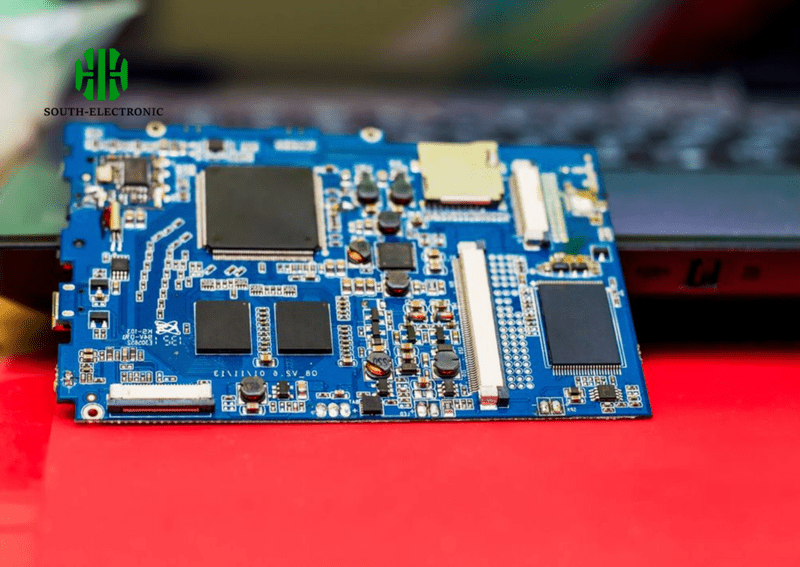

Une micro-carte de circuit est une carte plate, généralement verte, qui supporte et connecte divers composants électroniques. Ces composants incluent des résistances, des condensateurs, des transistors et des circuits intégrés. La principale fonction d'un PCB est de fournir une structure physique pour monter ces composants et de les connecter électriquement en utilisant des voies conductrices gravées sur la carte.
Composants d'une micro-carte de circuit
- Substrat : Le matériau de base, généralement en fibre de verre, assure l'intégrité structurelle.
- Couche de cuivre : De fines couches de cuivre créent des voies conductrices pour les signaux électriques.
- Masque de soudure : Une couche protectrice qui empêche les courts-circuits accidentels.
- Sérigraphie : Utilisée pour étiqueter les composants et fournir des informations.
Le rôle des micro-cartes de circuits dans l'électronique
Les micro-cartes de circuits sont cruciales pour le fonctionnement des appareils électroniques. Elles remplissent plusieurs objectifs clés
1. Interconnexion des composants
Les PCB permettent aux différents composants électroniques d'être interconnectés efficacement. Cette interconnexion facilite le flux de signaux électriques, permettant aux composants de fonctionner ensemble de manière transparente.
Exemple : Dans un smartphone, le PCB connecte le processeur, la mémoire, la caméra et les capteurs, assurant une fonctionnalité coordonnée.

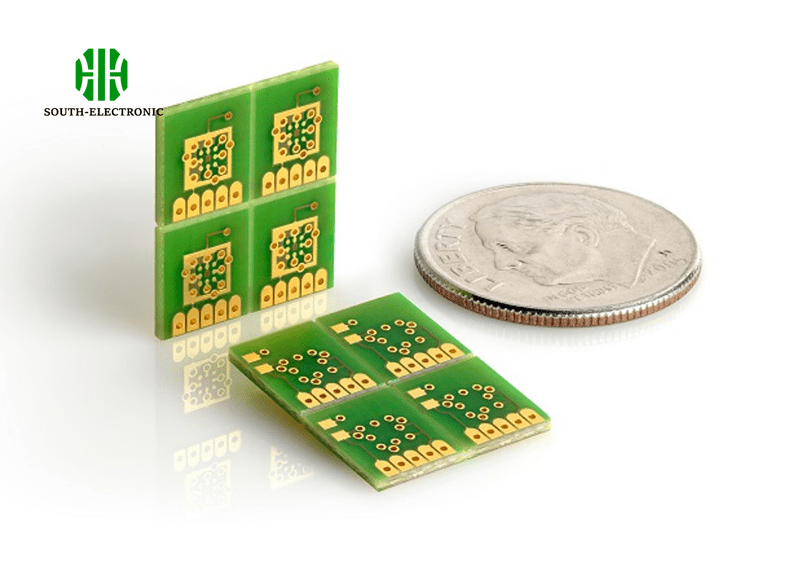

2. Miniaturisation et efficacité spatiale
Les micro-cartes de circuits ont permis une miniaturisation significative des appareils électroniques. En emballant densément les composants sur une seule carte, les fabricants peuvent créer des produits plus petits et plus compacts sans sacrifier la fonctionnalité.
Avantages :
- Économie d'espace : Cruciale pour les appareils portables comme les smartphones et la technologie portable.
- Réduction des coûts : Des cartes plus petites réduisent les coûts des matériaux et les dépenses de fabrication.
| Caractéristique | PCB traditionnel | Micro PCB |
|---|---|---|
| Taille | Plus grande | Plus petite |
| Densité de composants | Plus faible | Plus élevée |
| Coût des matériaux | Plus élevé | Plus faible |
| Exemples d'application | Électronique ancienne | Appareils modernes |
3. Amélioration de la fiabilité et de la performance
Les micro-cartes de circuits améliorent la fiabilité et la performance des appareils électroniques. La disposition précise et le design minimisent les risques de courts-circuits et d'interférences, conduisant à une meilleure performance globale de l'appareil.
Applications dans diverses industries :
- Électronique grand public : Smartphones, tablettes et ordinateurs portables.
- Automobile : Systèmes d'aide à la conduite avancés (ADAS), systèmes d'infodivertissement.
- Dispositifs médicaux : Équipement de diagnostic, moniteurs de santé portables.
Défis de conception des micro-cartes de circuits
À mesure que les appareils électroniques deviennent plus petits et plus puissants, la demande pour des PCB compacts avec une densité de composants élevée augmente. Cette miniaturisation pose plusieurs défis :
- Placement des composants : Placer un grand nombre de composants dans un espace limité sans causer d'interférence électrique ou de dégradation du signal.
- Gestion thermique : La dissipation de la chaleur devient plus difficile à mesure que les composants sont plus densément emballés, ce qui peut affecter la performance et la durée de vie de la carte.
- Signaux à haute fréquence : À mesure que les fréquences de fonctionnement augmentent, des problèmes tels que la réflexion des signaux, la diaphonie et l'interférence électromagnétique deviennent plus prononcés.
- Adaptation d'impédance : Une adaptation d'impédance appropriée est essentielle pour minimiser la perte de signal et les réflexions, en particulier dans les circuits numériques à haute vitesse.
- Conception du plan d'alimentation : Assurer que les plans d'alimentation peuvent fournir un courant adéquat à tous les composants sans causer de chutes de tension ou créer des points chauds.
- Mise à la terre : Concevoir un plan de masse commun qui minimise le bruit et les interférences, tout en évitant les boucles de terre qui peuvent causer des dysfonctionnements.
- Contrôle de qualité : Maintenir des normes élevées de contrôle de qualité pour détecter et corriger les défauts tels que les couches mal alignées, les traces cassées ou les mauvaises soudures.
Compétences de conception pour les micro-cartes de circuits
- Gestion thermique : Disposez les composants de manière à répartir la chaleur uniformément sur la carte et loin des parties sensibles à la température. Utilisez des vias thermiques et des dissipateurs thermiques si nécessaire.
- Technologie HDI : La technologie d'interconnexion haute densité (HDI) permet des lignes et des espaces plus fins, des vias plus petits et un placement des composants plus dense, ce qui peut être bénéfique pour des conceptions compactes et complexes.
- PCB flexibles : Pour des conceptions nécessitant de la flexibilité ou là où l'espace est une contrainte, envisagez d'utiliser des PCB flexibles qui peuvent se conformer à différentes formes et tailles.
- Routage soigné : Portez une attention particulière au routage des signaux à haute vitesse. Utilisez des traces à impédance contrôlée et maintenez des largeurs et des espacements de trace cohérents pour réduire la diaphonie et l'interférence électromagnétique (EMI).
- Mise à la terre et blindage appropriés : Mettez en œuvre des pratiques de mise à la terre solides et utilisez des techniques de blindage là où nécessaire pour minimiser le bruit et améliorer l'intégrité du signal.
Les micro-cartes de circuits sont indispensables dans l'électronique d'aujourd'hui, car elles nous permettent d'intégrer des systèmes complexes dans de petits espaces. Elles nous offrent de nombreux avantages, tels que l'économie d'espace, la réduction des coûts et l'amélioration de la fiabilité. À mesure que la technologie continue de s'améliorer, nous aurons besoin de plus en plus de micro-cartes de circuits, ce qui nous aidera à continuer à créer des produits incroyables dans diverses industries.
