Avez-vous déjà vous demandé pourquoi les ingénieurs utilisent des "résistances zero ohm" dans les circuits qui ont clairement besoin de chemins conducteurs ? Démytifions ce composant paradoxal.
Les résistances 0Ω [^1] agissent comme des ponts de circuit flexibles [^2], permettent des révisions de conception sans modification de la carte de circuit imprimé (PCB), simplifient les tests et optimisent les flux de travail d'assemblage automatisé [^3] - le tout en coûtant moins que les sauts ou les liaisons filaires.
)
Comprendre les résistances zero ohm révèle comment de petits composants résolvent de grands défis d'ingénierie. De la débogage de circuit à la production de masse, explorons leur valeur stratégique.

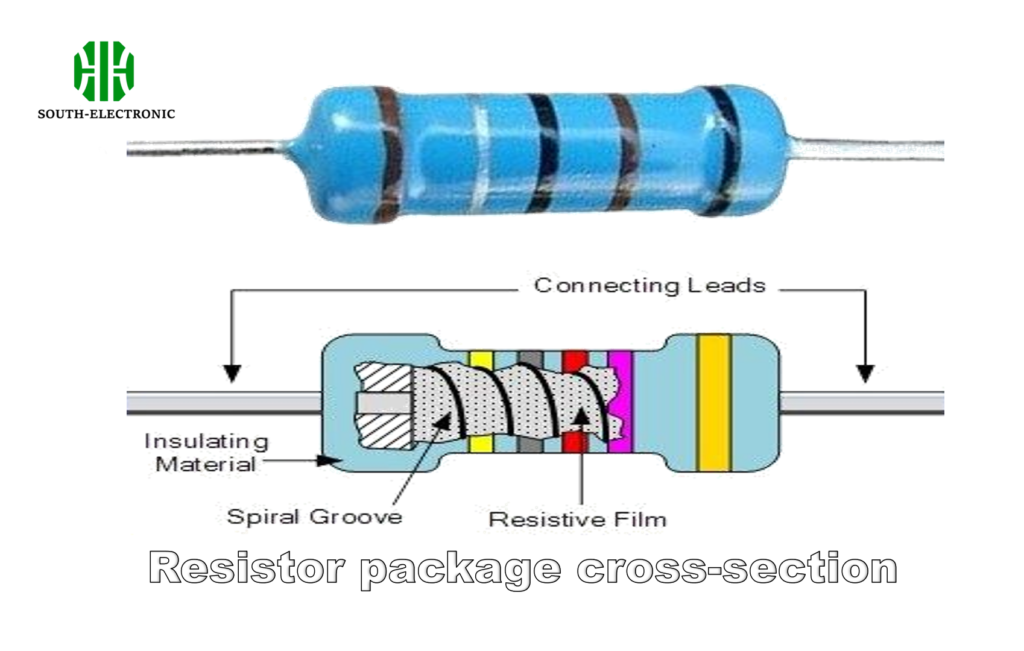

Qu'est-ce qu'une résistance 0 ohm ?
Lorsqu'une résistance étiquetée "0Ω" apparaît sur une carte de circuit imprimé, les nouveaux ingénieurs se posent souvent des questions sur son objectif. Ce n'est pas un limiteur de tension ou un contrôleur de courant.
Une résistance 0Ω fonctionne comme un conducteur idéal dans des conditions nominales, permettant aux concepteurs de modifier les dispositions de circuit à l'aide de composants SMT standardisés au lieu de câblage manuel.
)
Au-delà de zéro : trois perspectives pratiques
| Fonction | Implications pratiques | Exemple du monde réel |
|---|---|---|
| Tolérance de résistance | ±50mΩ résistance réelle | Négligeable pour les signaux numériques |
| Capacité de courant | Dictée par la taille du paquet (par exemple, 0603 : 1A max) | Sélection de la branche d'alimentation |
| Compatibilité d'assemblage | Compatibles avec les machines de placement et de soudage SMT | Efficacité de production automatisée |
Bien que mathématiquement "zéro ohm" n'existe pas, ces résistances offrent des avantages critiques par rapport aux fils : des tailles standardisées pour l'assemblage automatisé, des points de débogage remplaçables et une impédance contrôlée lors du pontage de sections de circuit.
Divers usages et avantages des résistances zero ohm
Pourquoi utiliser des résistances au lieu de pistes de cuivre ? Derrière cette simplicité se cachent plusieurs stratégies d'ingénierie.
Les ingénieurs déployer des résistances 0Ω en tant que commutateurs de circuit modulaires, isolateurs de bruit entre les sections analogiques et numériques, composants de placebo pour le contrôle de version et substituts de fusibles jetables pendant la prototypage.
)
4 applications clés structurées
| Application | Exemple de mise en œuvre | Avantage par rapport aux alternatives |
|---|---|---|
| Ponts de débogage[^4] | Contournement de blocs de circuit suspects défectueux | Aucun dommage de soudure provenant des fils de saut |
| Contrôle de version[^5] | Peuplement de différentes branches pour les variantes de produits | Une seule carte de circuit imprimé sert plusieurs références |
| Séparation de la masse | Mise à la terre en étoile dans les systèmes mixtes signal | Points de réunification contrôlés |
| Insertion de points de test | Mesure en circuit sans glissement de la sonde | Alignement standard des pads de sonde |
Un projet de prototype sur lequel j'ai travaillé a utilisé 14 résistances zero ohm pour activer 8 configurations fonctionnelles - ce qui était moins coûteux que la fabrication de plusieurs versions de cartes de circuit imprimé.
Considérations de conception lors de l'utilisation de résistances 0 ohm
Choisir des résistances 0Ω n'est pas une tâche facile. J'ai vu des cartes de circuit imprimé échouer en raison de résistances surchauffées dans les chemins de puissance.
Les facteurs clés : taux de courant[^6] (dépendant de la taille du paquet), gestion thermique[^7], tolérance de chute de tension, sensibilité au bruit et faisabilité de la reprise après solderie.
)
Cadre de sélection de composants
| Paramètre | Paquet 0402 (1A) | Paquet 1206 (2A) | Échange commercial d'ingénierie |
|---|---|---|---|
| Capacité de courant | 1A continu | 2A continu | Taille vs dissipation thermique |
| Chute de tension | ~50mV à 1A | ~20mV à 2A | Perte acceptable pour la logique vs la puissance |
| Résistance thermique | 250°C/W | 150°C/W | Sensibilité à la température ambiante |
| Précision de placement | Nécessite un pas fin | Tolérant pour le soudage à la main | Alignement des capacités de production |
Dans les cartes de circuit imprimé de contrôle de moteur, je priorise les paquets 1206 pour une tolérance de courant de pointe plus élevée, malgré leur plus grande empreinte.
0402 ou 1206 ? 5 paramètres déterminent la fiabilité de votre circuit
La sélection du paquet dicte la fiabilité sur le terrain. Un rappel de dispositif médical a été retracé à des résistances 0Ω de taille insuffisante.
Choisissez des paquets en fonction du courant de pointe, des limites d'augmentation de température, de la résilience aux vibrations, de l'inspectabilité des joints de solderie[^8] et des exigences de cycle de reprise.
)
Matrice de décision de paquet
| Métrique d'évaluation | Avantage 0402 | Avantage 1206 | Poids de criticité (1-5) |
|---|---|---|---|
| Gestion du courant | Limitée (1A) | Forte (2A+) | 5 pour les chemins de puissance |
| Performance thermique | Médiocre | Bonne | 4 pour le service continu |
| Résistance mécanique | Prone à la fracture | Résistant aux vibrations | 3 pour les appareils mobiles |
| Inspection de la solderie | Nécessite un rayon X | Confirmation visuelle | 2 pour les applications non critiques |
| Facilité de reprise | Nécessite une compétence élevée | Convient aux débutants | 4 pour le prototypage |
Les conceptions automobiles obligent souvent les paquets 1206 pour la résistance aux vibrations, tandis que les accessoires optimisent avec 0402 pour les économies d'espace.
Conclusion
Les résistances 0Ω illustrent le pragmatisme de l'ingénierie - transformant les imperfections théoriques en des solutions de circuit abordables et adaptables grâce à une réutilisation intelligente de composants.
