Pourquoi un pont de soudure est-il un problème sérieux pour vos composants électroniques ?

CONTENTS

Avez-vous déjà allumé votre appareil et constaté une fumée ou une panne ? Une microscopique erreur de soudure peut détruire instantanément l'intégralité de votre circuit imprimé. Ce tueur silencieux ruine projets et budgets sans prévenir.

Un pont de soudure crée des connexions électriques involontaires, provoquant des courts-circuits susceptibles d'endommager définitivement les composants, de perturber les signaux et d'entraîner une panne catastrophique du système. Identifier les ponts de soudure à temps est essentiel pour réduire les coûts de réparation et garantir la fiabilité.

Chauffer la couche pré-soudée

Ces dangers cachés menacent tous les projets électroniques, mais des solutions existent à toutes les étapes de la conception et de la production. J'ai vu des cartes tomber en panne de manière spectaculaire sur des ponts plus fins qu'un cheveu ; explorons les stratégies de prévention section par section.

Comment la conception de circuits imprimés peut-elle prévenir les ponts de soudure ?

Une mauvaise configuration de circuit imprimé favorise la formation de ponts de soudure. Mon prototypage désastreux l'a prouvé : des ponts se sont formés entre des broches mal alignées, que j'avais espacées sans précaution. La panique s'est emparée de moi lorsque le microcontrôleur a grillé instantanément.

Étendez l'espacement des pastilles au-delà des minimums du fabricant, utilisez des barrières de masque de soudure entre les broches et évitez les pistes à angle droit près des circuits intégrés. Ajoutez des décharges thermiques dans les plans de masse pour contrôler le flux de soudure pendant la refusion. Vérifiez les conceptions à l'aide du logiciel DFM.

Utiliser une pompe à dessouder

Ajustements de conception critiques

Trois facteurs dominent la prévention des ponts lors de la conception : l'espacement, les barrières et le contrôle thermique.

Facteur de conception Objectif Exemple d'implémentation
Espacement des composants Empêche la fusion par débordement Espace de 0,5 mm entre les broches QFP
Masque de soudure Crée des barrières physiques Barrages de 5 mil entre les pastilles BGA
Équilibre thermique Évite une fusion irrégulière Zones de chauffe symétriques des pastilles

Les petits espaces entre les pastilles de montage en surface risquent de fusionner la soudure lors de la refusion. Ma règle : espacer les broches de 30 % plus large que les minimums de la fiche technique. Le masque de soudure n'est pas une décoration : il résiste chimiquement aux ponts entre les broches, tels de minuscules barrages. Les reliefs thermiques dans les coulées de cuivre empêchent les pièges à chaleur responsables d'une fusion irrégulière.

Qu'est-ce qu'un pont de soudure ?

Un pont de soudure signale une défaillance de conception. J'en ai créé un par accident lors de la refonte d'un module Bluetooth : ma panne de soudure instable a fait s'entrechoquer les broches. Étonnamment, l'appareil a fonctionné jusqu'à ce qu'une contrainte thermique le casse.

Un pont de soudure est un chemin conducteur involontaire entre des points distincts du circuit, fonctionnant comme un raccourci électrique qui contourne les chemins prévus. Bien que rarement fonctionnels, les ponts temporaires peuvent engendrer des comportements trompeurs avant la panne.

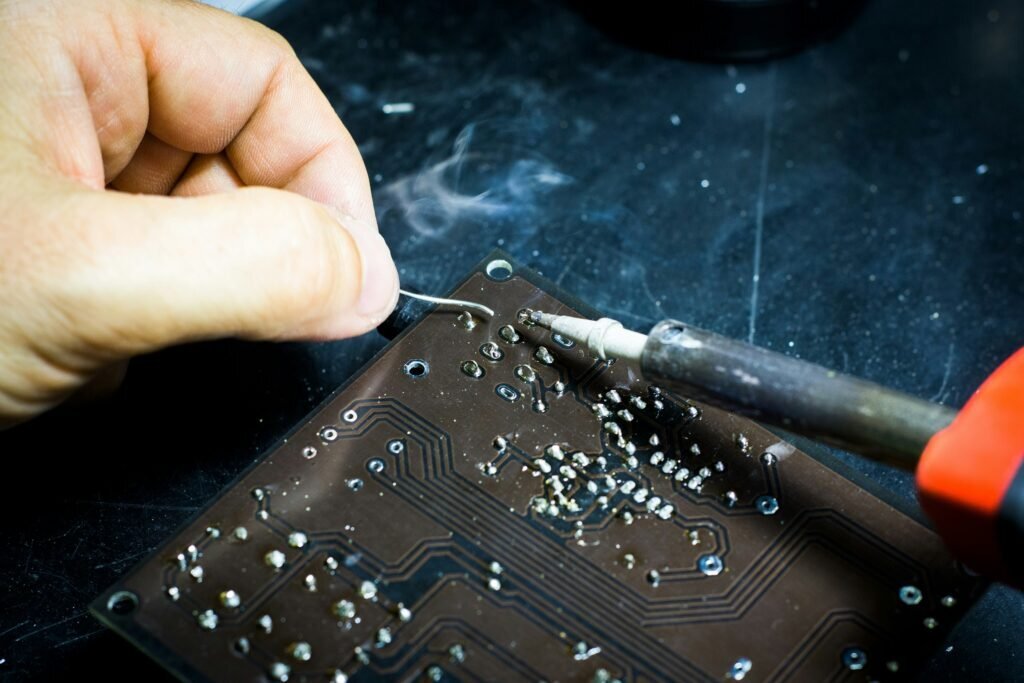

Soudure de circuits imprimés

Analyse de la progression des défaillances

Les ponts de pont évoluent selon différentes phases de défaillance :

Étape Caractéristiques Risques
Formation Connexion microscopique Fonctionnement intermittent
Fonctionnement Fuite de courant partielle Surchauffe du composant
Défaillance Dommages thermiques/brûlure Destruction définitive de la carte

Initialement microscopiques, les ponts se dilatent avec les cycles thermiques, comme l'utilisation répétée d'un appareil. Agissant comme un conducteur non autorisé, ils détournent le courant des chemins prévus. Les composants privés de courant adéquat peuvent sous-performer lorsque le point de pont surchauffe. Finalement, le matériau fin du pont se vaporise, souvent de manière catastrophique. Ceci explique pourquoi les dispositifs présentant des ponts de soudure cachés semblent parfois fonctionnels au premier abord.

Comment éviter les ponts de soudure lors de l'assemblage en optimisant la fabrication et les procédés ?

Les chaînes de montage créent des ponts à partir de processus bâclés. Une usine a un jour négligé le nettoyage des pochoirs : l'encrassement de la pâte à braser provoquait des ponts de soudure. J'ai constaté une baisse de rendement de 23 % en deux heures, jusqu'à ce qu'ils résolvent le problème.

Contrôlez le volume de pâte en vérifiant l'épaisseur des pochoirs, maintenez des profils de four de refusion précis et appliquez une inspection optique automatisée. Nettoyez les pastilles avant l'assemblage et vérifiez l'alignement des composants : un décalage de 0,05 mm peut provoquer des ponts.

Optimisation des paramètres d'assemblage

Les variables clés nécessitent une surveillance constante :

Paramètre Plage idéale Effet si non contrôlé
Volume de pâte Couverture du tampon : 80-85 % Débordement provoquant des ponts
Température maximale de refusion 235-245 °C Viscosité piégée à basse température
Précision de placement ± 0,1 mm Un mauvais alignement favorise la formation de ponts

Les cycles d'essuyage des pochoirs deviennent critiques : les ouvertures non nettoyées déposent un excès de pâte. Les zones du four de refusion nécessitent une vérification quotidienne ; un chauffage irrégulier maintient la soudure liquide trop longtemps, la laissant s'infiltrer entre les broches. Les systèmes d'inspection automatisés doivent détecter même les microponts que l'œil humain ne peut pas détecter.

Conclusion

Les ponts de soudure provoquent des défaillances irréversibles des circuits, mais disparaissent grâce à une conception stratégique des circuits imprimés et à un assemblage rigoureux. Une prévention immédiate est toujours préférable à des réparations post-mortem coûteuses.
