Расценки на печатные платы кажутся ошеломляющими? Неожиданные сборы и неопределенные цены могут разрушить ваш бюджет проекта. Позвольте мне прояснить путаницу.
Стоимость индивидуальной печатной платы варьируется от 50 долларов за небольшие прототипы до менее 1 доллара за единицу для оптовых заказов. Окончательная цена зависит от размера, количества слоев (1-10+), сложности материала и количества. Всегда запрашивайте расценки производителя.
Дьявол кроется в деталях. Мы раскроем скрытые расходы, оптовые скидки и влияние сборки в следующих ключевых областях:
Что именно определяет базовую цену моей индивидуальной печатной платы?
Первоначальные расценки скрывают важные переменные. Чувствуете себя обманутым, когда «простые» платы стоят вдвое дороже? Вы не одиноки.

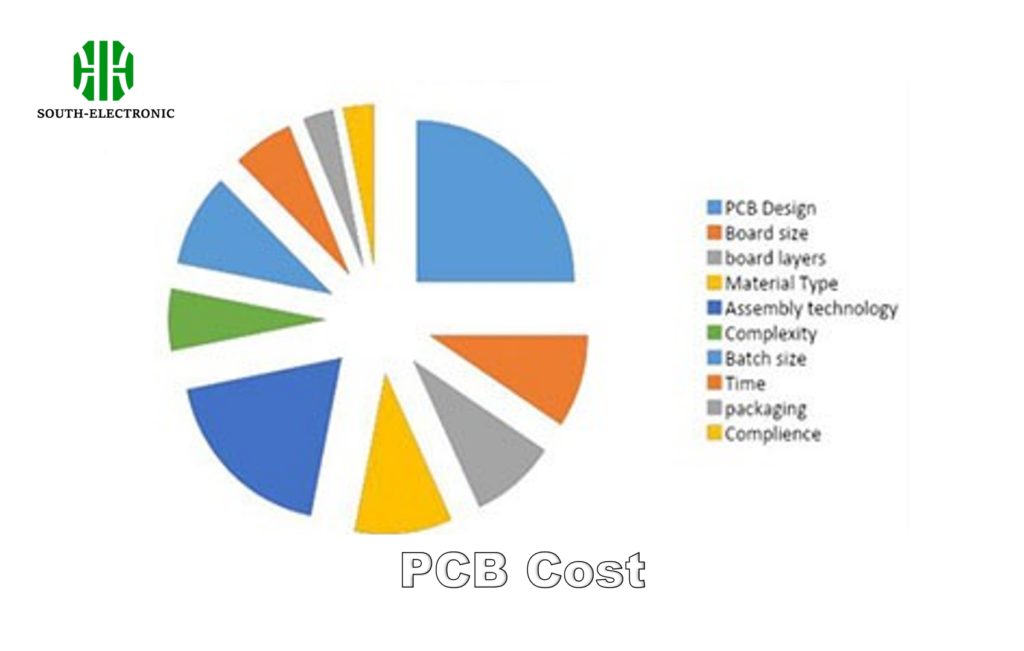

Базовые затраты определяются характеристиками платы: физический размер напрямую влияет на использование материала и панели. Количество слоев экспоненциально увеличивает время обработки — удвоение слоев редко удваивает затраты; оно утраивает их.
Объяснение основных факторов цены
Вот как каждая спецификация влияет на вашу прибыль:
| Фактор | Сценарий с низкой стоимостью | Сценарий с высокой стоимостью | Влияние на стоимость |
|---|---|---|---|
| Размер платы | Менее 50 см² (например, Arduino) | Более 200 см² | +40-300% |
| Количество слоев | 1-2 слоя | 6-10+ слоев | +50-400% |
| Тип материала | Стандартный FR-4 | Материал Rogers RF | +30-250% |
| Размер отверстия | Стандартный >0,3 мм | Микроотверстия <0,2 мм | +25-150% |
| Вес меди | Стандартный 1 унция | Тяжелое 3 унции+ покрытие | +20-100% |
Отделка поверхности также играет роль. Покрытие HASL стоит меньше, чем иммерсионное золото, в то время как сложные конструкции, требующие контроля импеданса, добавляют накладные расходы на тестирование. При запросе расценок на изготовление печатных плат на заказ всегда предоставляйте свои файлы Gerber. Производители автоматически корректируют цены в соответствии с техническими характеристиками вашего проекта, а не приблизительными догадками.
Скрытые сборы или «подводные камни»: какие расходы не включены в первоначальную смету?
Эта заманчивая цена в 5 долларов за единицу только что выросла до 24 долларов? Скрытые сборы прокрадываются в большинство проектов печатных плат.
Плата за оснастку/NRE появляется после размещения заказа. Некоторые изготовители печатных плат на заказ рассматривают создание трафарета как дополнительную работу. Ускоренная доставка добавляет 10–50% стоимости.
Раскрытие пяти распространенных дополнительных услуг
- Создание испытательного приспособления
Необходимо для сложных проектов, но часто исключается. 100–2000 долл. США в зависимости от сложности платы.
- Соответствие сертификации
Сертификация UL/CE/RoHS добавляет 5–25% за плату.
- Стоимость панельизации
Массивы для сборки SMT стоят дополнительно. 50–350 долл. США за проект.
-
Специальная обработка материалов
Гибкие печатные платы включают отдельную плату за настройку (обычно 8–15 % от заказа). -
Пересмотр правил проектирования
Поздние изменения после утверждения сметы добавляют плату за проектирование (75–150 долл. США/час).
При сравнении производителей печатных плат на заказ спросите, включают ли сметы:
- Электрические испытания
- Проверка списка соединений
- Отчеты об окончательной проверке
Я узнал это на собственном горьком опыте, когда отсутствие покрытия тестами увеличило уровень дефектов на 12 %.
Прототип против оптовой партии: насколько сильно объем влияет на стоимость за единицу?
Заказ 3 плат вместо 300? Разница в цене вас шокирует. Почему оптовые заказы так резко снижают цены?
Расходы на настройку/доставку распределяются по единицам. Оптимизация производства позволяет снизить цены на материалы. Средние затраты на рабочую силу снижаются с постоянством.
Разбивка цен по объему
В этой таблице показаны реальные различия в стоимости печатной платы на заказ за единицу:
| Количество | Размер (10x10 см) | Стоимость 2-слойной | Стоимость 4-слойной | Доплата за сборку |
|---|---|---|---|---|
| 5 единиц | Стандарт | 18 долл. США/единица | 42 долл. США/единица | +25 долл. США/плата |
| 50 единиц | Стандарт | 6 долл. США/единица | 18 долл. США/единица | +4 долл. США/плата |
| 500 единиц | Стандарт | 1,20 долл. США/ед. | 4 долл. США/ед. | +0,30 долл. США/плата |
Ключевая информация: наибольшее падение происходит между прототипами (1–20 единиц) и пилотными запусками (50–100). Сборочные надбавки существенно уменьшаются после 50 единиц, поскольку линии производства печатных плат на заказ оптимизируют рабочие процессы для объемных партий. Для печатных плат для клавиатур на заказ, которые часто имеют стандартизированные размеры, этот эффект масштабирования становится еще более выраженным после 200 единиц.
Как сборочные расходы накладываются на стоимость голой печатной платы?
Голые платы оказываются на вашем столе... теперь вам нужно установить детали. Что превращает голые печатные платы в рабочие блоки?
Стоимость компонентов доминирует в цене сборки. Ручная сборка умножает оплату труда. Проверка/тестирование добавляют накладные расходы.
Три уровня стоимости сборки
Базовая сборка ($0,05–$0,15/соединение):
- Компоненты для сквозного монтажа
- Односторонний SMT
- Без микрокомпонентов
- Только визуальный осмотр
Сборка среднего уровня ($0,10–$0,30/соединение):
- Двусторонний SMT
- Компоненты размера 0402
- Корпуса BGA/QFN
- Автоматизированный оптический контроль
Сложная сборка ($0,25–$0,50+/соединение):
- Смешанный SMT/сквозной монтаж
- Компоненты <0402
- Многоплатные системы
- Рентгеновское + функциональное тестирование
Сложность сборки зависит от плотности платы и размера компонента. Для одной сборки печатной платы требуются конденсаторы 0201 — наша цена утроилась по сравнению со стандартными деталями 0603. Помните: печать печатной платы на заказ — это только половина дела. Учитывайте общие затраты с первого дня.
Заключение
Цены на индивидуальные печатные платы варьируются от 1 до 200 долларов за плату для прототипов и оптовых заказов. Контролируйте расходы, заранее уточняя спецификации и получая предложения от нескольких производителей.
