Сломанная печатная плата может испортить вам день. Внезапно ваш проект перестает работать. Но не волнуйтесь. Это не означает конец. С правильными инструментами вы можете починить его самостоятельно. Экономьте деньги и время с помощью простых навыков ремонта печатных плат.
Сначала определите проблему — сломанные дорожки, отсутствующие контактные площадки или поврежденные детали. Затем используйте основные инструменты, такие как паяльник и медные провода. Тщательно очистите область и подключите заново с помощью проволочных перемычек. Этот базовый процесс ремонта печатной платы восстанавливает функциональность без замены.
Теперь вы понимаете основные шаги для успешного ремонта печатной платы. Но для каждой проблемы нужны разные решения. Давайте рассмотрим конкретные исправления, которые должен знать каждый любитель электроники. Я использовал эти методы в своих проектах в течение многих лет.
Как определить точное место отказа на печатной плате?
Найти реальное место отказа сложно. Без правильных инструментов, вы можете только догадываться. Потерянное время увеличивает разочарование от ремонта печатной платы. Перестаньте гадать и изучите проверенные методы.
Сначала используйте визуальные проверки при хорошем освещении. Затем проверьте с помощью мультиметра в режиме непрерывности. Это подтвердит разорванные соединения. Для скрытых проблем подайте питание и следите за точками нагрева. Эти шаги каждый раз точно определяют любую точку отказа.
Поиск места отказа состоит из трех важных частей. Каждая из них развивает ваши навыки ремонта печатной платы.
Шаг 1: Методы визуального осмотра
Сначала внимательно осмотрите без питания. Я всегда начинаю с этого после очистки печатной платы.
| Тип дефекта | Видимые признаки |
|---|---|
| Сгоревшие следы | Изменение цвета или обугленные линии |
| Поднятые контактные площадки | Медные кольца оторвались от платы |
| Трещины припоя | Тонкие линии вокруг ножек компонентов |
| Разорванные следы | Физические разрывы в медных линиях |
Используйте сильную лупу. Тщательно проследите каждый путь. Сгоревшие следы показывают темные отметины. Поднятые контактные площадки выглядят неровными.
Шаг 2: Тестирование с помощью инструментов

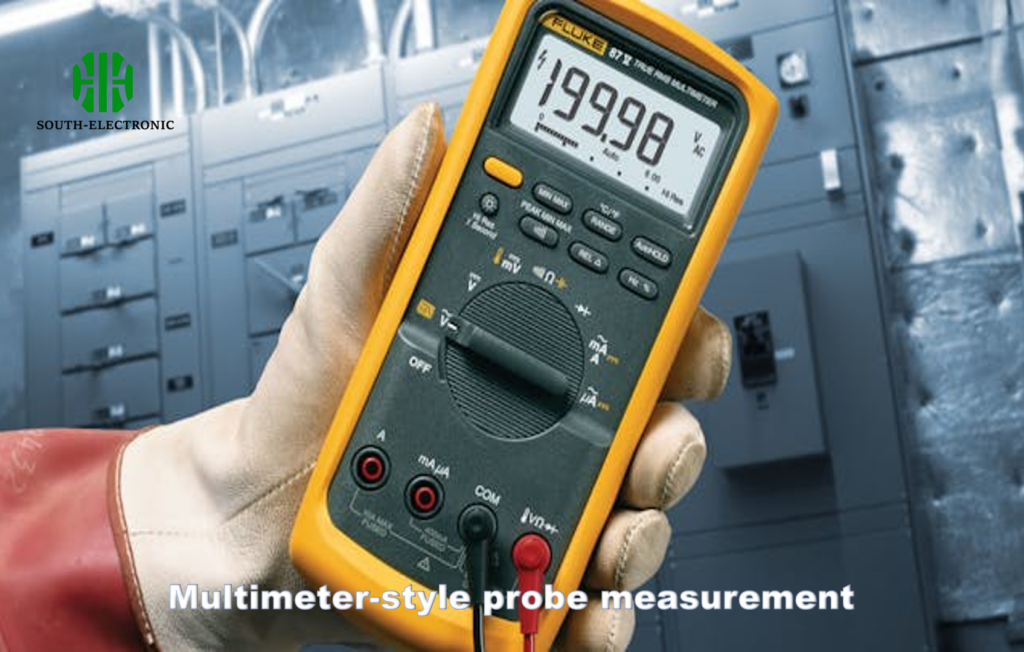

Если ничего не отображается, используйте мультиметр. Установите режим непрерывности, как я делаю ежедневно. Коснитесь щупом, чтобы отследить начало и конец. Отсутствие звукового сигнала означает разрыв между точками. Проверьте компоненты, такие как конденсаторы, на наличие проблем с сопротивлением. Этот инструмент справляется с большинством задач по ремонту печатных плат.
Шаг 3: Расширенное обнаружение
Если основные методы не работают, попробуйте включить плату. Проверьте наличие горячих точек с помощью температурных датчиков. Или нанесите токопроводящую краску из комплекта для ремонта печатных плат. Посмотрите, где электричество останавливается. Всегда сначала изолируйте силовые секции.
Начните с простого, а затем продвигайтесь вверх. Пометьте подозрительные области клейкой лентой. Документирование помогает отслеживать прогресс.
Как восстановить печатную плату?
Разорванные дорожки останавливают ток. Без соединения ваша схема выходит из строя. Кажется, что невозможно исправить крошечные медные линии. Но ремонт печатной платы проще, чем вы думаете.
Тщательно очистите поврежденную область дорожки. Установите проволочные перемычки на сломанные секции. Аккуратно припаяйте, чтобы восстановить пути. Этот метод ремонта печатной платы восстанавливает неработающие платы.
Ремонт разорванных дорожек требует особых подходов. Я узнал об этом, ремонтируя сотни плат.
Сравнение материалов для ремонта
Различные зазоры требуют разных решений.
| Материал | Лучшее для | Долговечность |
|---|---|---|
| Медный провод | Длинные разрывы дорожек | Очень сильный |
| Проводящая краска | Небольшие зазоры | Умеренный |
| Перемычки припоя | Небольшие прерывания | Низкий |
Я предпочитаю медный провод для надежности. Автомобильные провода отлично подходят для использования в наборе для ремонта печатных плат.
Пошаговый процесс ремонта
- Соскребите паяльную маску с концов дорожек
- Отрежьте тонкий изолированный провод до нужной длины
- Зачистите концы проводов с помощью кусачек
- Плотно припаяйте один конец к очищенной области дорожек
- Проверьте выравнивание перед присоединением второго конца
- Нанесите флюс и припаяйте другое соединение
После исправления сгоревшей дорожки печатной платы добавьте эпоксидное покрытие. Это защитит от будущих повреждений. Дайте ему застыть в течение ночи перед тестированием.
Избегайте перегрева во время ремонта. Слишком большое количество тепла разрушает соседние дорожки. Работайте при ярком свете, чтобы видеть детали.
Как отремонтировать приподнятые контактные площадки на печатной плате?
Приподнятые медные контактные площадки делают пайку невозможной. Ножки компонентов свободно висят без точек крепления. Кажется, что плата теперь бесполезна. Но хороший ремонт контактных площадок экономит дорогие схемы.
Очистите открытые дорожки около области контактной площадки. Подключите тонкие провода к альтернативным точкам. Вместо этого припаяйте компоненты через эти соединения. Этот ремонт приподнятой контактной площадки без пайки непосредственно к поврежденному месту.
Приподнятые контактные площадки легко случаются во время переделки. Но ремонт работает, если вы знаете, как.
Матрица подхода к ремонту контактных площадок
Разные типы контактных площадок требуют разных методов.
| Тип площадки | Рекомендуемый метод ремонта | Устойчивость |
|---|---|---|
| Небольшие площадки | Подключить к ближайшей контрольной точке | Достаточно |
| Закрепленные площадки | Укрепить дорожку эпоксидной смолой | Хорошо |
| Пластины заземления | Просверлить небольшое отверстие и протянуть провод | Отлично |
По моему опыту, ремонт заземления длится дольше всего. Используйте тонкие тефлоновые провода для гибкости.
Пошаговые решения
Сначала тщательно очистите окружающие области. Затем:
- Проследите соединенные пути под лупой
- Для открытых дорожек: припаяйте перемычку к неповрежденному сегменту
- Ножки компонента подсоедините к свободному концу перемычки
- Закрепите соединения с помощью маленькой точки эпоксидной смолы
- Для отсутствия открытых дорожек: создайте новую точку крепления
- Просверлите микроотверстие на противоположной стороне платы
- Проденьте ножку компонента через все отверстие
- Надежно припаяйте обе стороны
Предотвратите дальнейшее поднятие, медленно нагревая. Добавьте клей во время первоначальной сборки. Хороший набор для ремонта контактной площадки печатной платы облегчает работу.
Когда следует заменять компоненты, а не перепаивать их?
Поврежденные детали могут ввести вас в заблуждение. Перепродажа кажется более быстрой, чем замена. Но это трата времени, если деталь неисправна. Знание того, когда ее менять, экономит часы.
Сначала перепаяйте, если паяные соединения выглядят потрескавшимися или ослабленными. Замените компоненты, если появились физические повреждения. Сгоревшие, вздутые или протекающие детали всегда требуют замены. Тестирование предотвращает ненужные замены.
Решения о замене компонентов влияют на долговечность ремонта. Используйте эти рекомендации, которым я следую.
Факторы принятия решения о ремонте
Три ключевых фактора определяют наилучший подход.
| Фактор | Заменить компонент | Перепаять соединение |
|---|---|---|
| Возраст компонента | Более 5 лет | Менее 2 лет |
| Физическое состояние | Сгоревший или вздутый | Неповрежденный внешний вид |
| Результаты испытаний | Не проходит измерение | Проходит диагностику |
Если не уверены, сначала проверьте компоненты. Проверки мультиметром предотвращают ошибки.
Пошаговое управление компонентами
Вот мой процесс экономически эффективного ремонта:
- Очистите соединение спиртом и внимательно осмотрите
- Нанесите свежий флюс и горячий воздух на существующее соединение
- Если проблема не устранена, протестируйте компонент отдельно
- Неисправные резисторы всегда требуют замены
- Интегральные схемы часто требуют замены
- Для многослойных плат учитывайте стоимость ремонта 4-слойных печатных плат
- Заменяйте только явно поврежденные детали
- Тщательно припаивайте новые идентичные компоненты
Документируйте все замены. Отслеживайте инвентарь для будущих потребностей в ремонте печатных плат.
Заключение
Ремонт печатных плат начинается с диагностики проблемы. Исправьте дорожки и контактные площадки, используя простые методы. Тщательно заменяйте только поврежденные детали. Эти навыки спасают платы от превращения в электронные отходы.
