Неправильное расположение конденсаторов приводит к выходу цепей из строя. Шумовые импульсы разрушают сигналы. Системы неожиданно выходят из строя. Этого можно избежать благодаря продуманному позиционированию.
Размещайте конденсаторы рядом с выводами питания микросхемы для развязки — керамические конденсаторы ёмкостью 0,1 мкФ на расстоянии 2 см. Добавляйте объёмные электролитические конденсаторы рядом с входами питания (10–100 мкФ). Размещайте блокировочные конденсаторы параллельно сигнальным путям между шумящими компонентами и чувствительными зонами.
Правильное расположение предотвращает сбои, но идентификация — прежде всего. Незнание типов конденсаторов приводит к ошибкам в конструкции. Давайте исправим эту проблему прямо сейчас.
Как идентифицировать конденсаторы на печатной плате, включая считывание кодов и обнаружение неисправностей?
Неизвестные компоненты мешают ремонту. Неправильное считывание кодов — пустая трата времени. Повреждённые конденсаторы хорошо маскируются.
Идентифицируйте керамические конденсаторы по плоским прямоугольникам с цифровыми кодами (10⁻¹ = 100 нФ). Электролиты проверяйте по цилиндрическим корпусам и значениям напряжения и ёмкости, нанесённым сбоку. Танталовые конденсаторы распознаются по каплевидным частям с полосками полярности.
Эффективная идентификация требует расшифровки маркировки и признаков неисправности. Однажды я заменил вздувшийся конденсатор, который постоянно сбрасывал микроконтроллер.
Три столпа идентификации
Идентификация конденсаторов основана на:
| Методе | Визуальных признаках | Подходе к тестированию | Распространённых признаках неисправности | |--------------|------------------------------|------------------------------|-----------------------------|
| Маркировка | 3-значные коды (например, 475 = 4,7 мкФ) | Режим измерения емкости мультиметра | Вздутие верхней части, утечка жидкости |
| Физическая форма | Прямоугольная керамика, цилиндрические электролитические конденсаторы | Показания измерителя ESR | Подпалины, трещины |
| Расположение на плате | Рядом с микросхемами = развязывающие конденсаторы | Проверка сопротивления на короткие замыкания | Коррозия выводов, смещение |

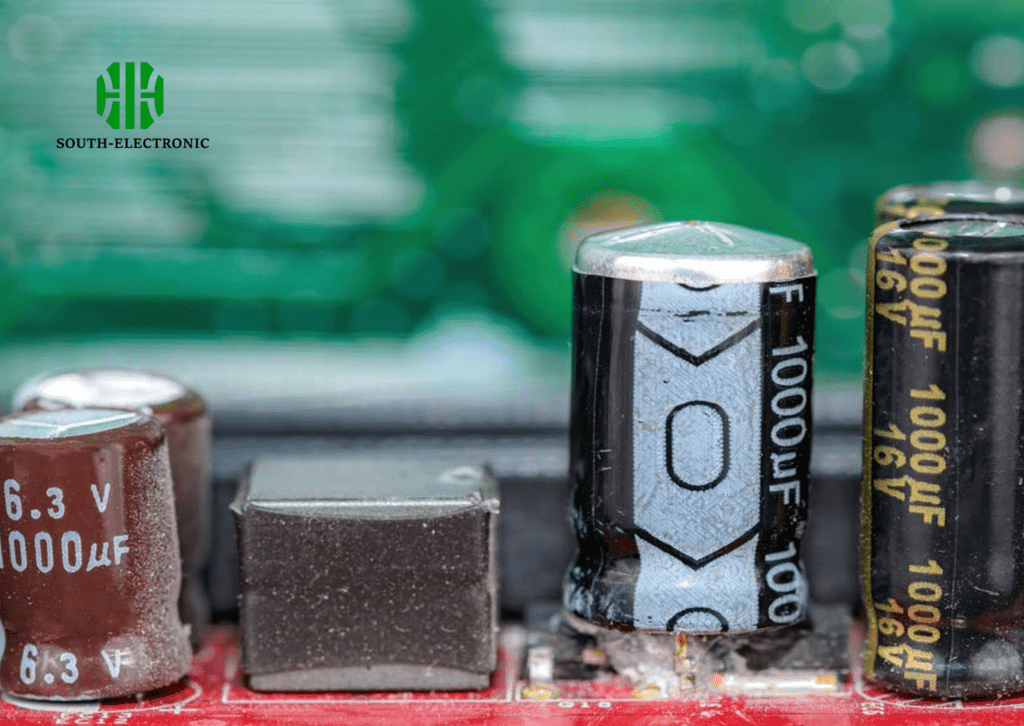

В первую очередь проверьте маркировку компонентов. Керамика «107K» означает 100 мкФ с допуском 10%. Для электролитических конденсаторов рядом с емкостью указано напряжение, например, «35 В». Затем осмотрите форму корпуса — треснувшая керамика часто вызывает периодические сбои. Наконец, измерьте ESR: сопротивление менее 5 Ом обычно хорошее; сопротивление более 20 Ом указывает на необходимость замены.
Последовательность действий при обнаружении неисправностей
- Визуальный осмотр на предмет вздутий/утечек

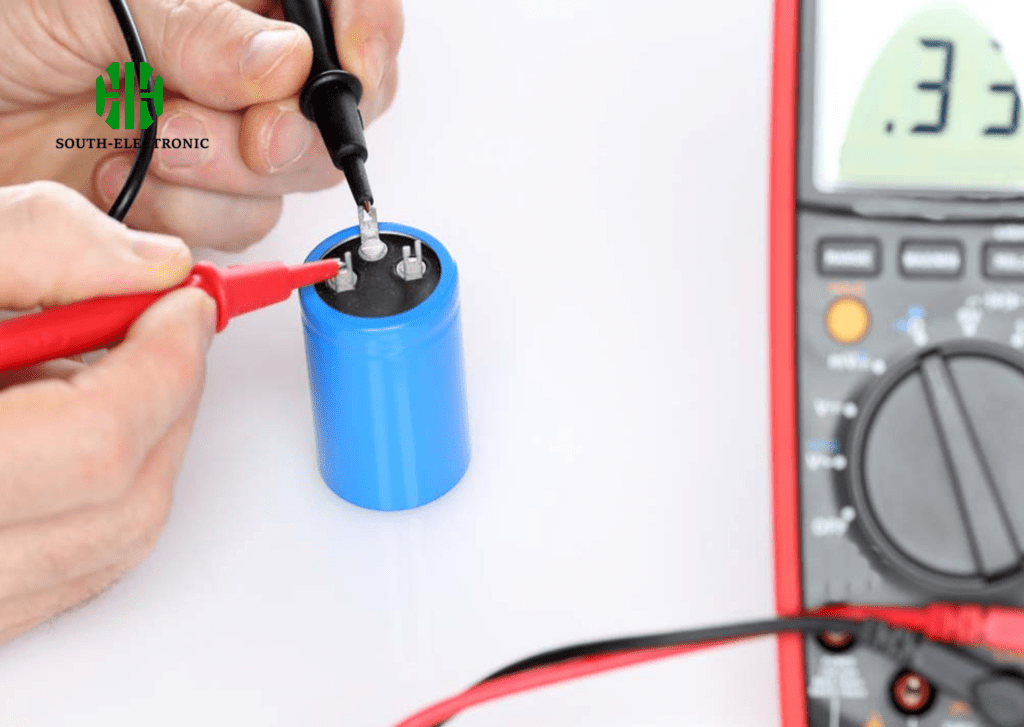

- Измерьте ёмкость мультиметром
- Сравните с указанными значениями
- Убедитесь, что ESR ниже номинала компонента
Вздутые конденсаторы требуют немедленной замены. Я починил драйвер двигателя, обнаружив протекающий конденсатор ёмкостью 220 мкФ рядом с разъёмом питания.
Теперь вы можете определить проблемы с конденсаторами. Далее следует наука выбора. Неправильные характеристики гарантируют отказы.
Какие ключевые факторы нельзя игнорировать при выборе правильного конденсатора для вашей печатной платы?
Выбор, основанный на цене, приводит к сбоям в работе. Игнорирование пульсирующего тока приводит к перегоранию компонентов. Игнорирование температуры снижает надёжность.
Никогда не идите на компромиссы в вопросах напряжения (на 150% выше максимального значения для схемы), температурного диапазона (соответствующего максимальным значениям окружающей среды), ESR (ниже для силовых цепей) и срока службы (более 2000 часов для критически важных систем).
Выбор конденсаторов требует баланса между электрическими потребностями и физическими ограничениями. Мой солнечный контроллер не справлялся, пока я не перешёл на конденсаторы с номиналом 105°C.
Ключевая матрица выбора
Учитывайте следующие непреложные факторы:
| Фактор | Высокая важность для | Советы по измерениям | Опасность игнорирования | |--------------|------------------------------|------------------------------|-----------------------------|
| Напряжение | Секции блока питания | Добавьте 50% запаса сверх максимального напряжения | Взрывающиеся конденсаторы |
| ESR | Высокочастотная развязка | Проверьте спецификацию на рабочей частоте | Перегрев, падение напряжения |
| Температура | Автомобильные/наружные устройства | Проверьте оба диапазона: минимальный и максимальный | Уменьшение ёмкости, короткий срок службы |
| Допуск | Цепи синхронизации/фильтры | Соблюдайте отклонение ±5% или лучше | Дрейф тактовой частоты, искажение сигнала |
Номинальное напряжение наиболее критично. Для 12-вольтовой цепи необходимы конденсаторы не менее 18 В для безопасности. ESR должно соответствовать требованиям частоты — для высокочастотных цепей, таких как импульсные источники питания, ESR должно быть ниже 0,1 Ом.
Ограничения по физическим размерам
Измерьте пространство перед выбором размера электролитических конденсаторов. В моём проекте с дроном конденсаторы высотой 8 мм помещаются там, где 10-миллиметровые замыкаются накоротко. Учитывайте близость будущих компонентов — выделяющие тепло компоненты ухудшают состояние близлежащих конденсаторов.
Вы выбрали оптимальные конденсаторы. Теперь определитесь, когда какой тип использовать.

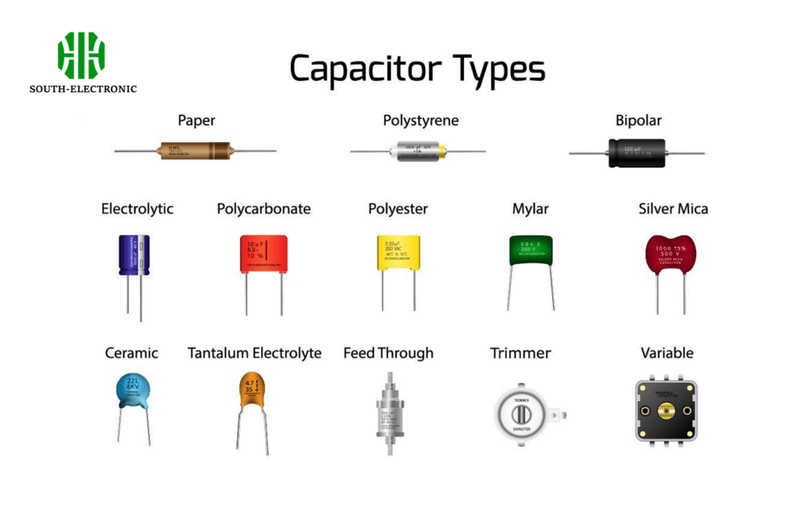

Керамические, электролитические или танталовые: какой тип конденсатора для печатной платы лучше всего подходит в каких ситуациях?

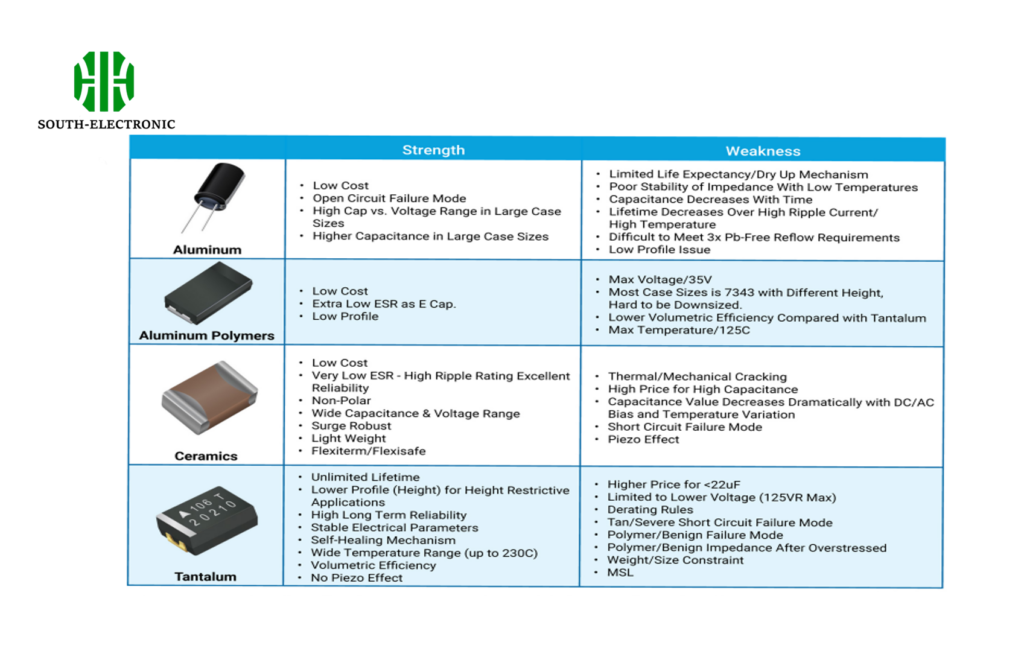

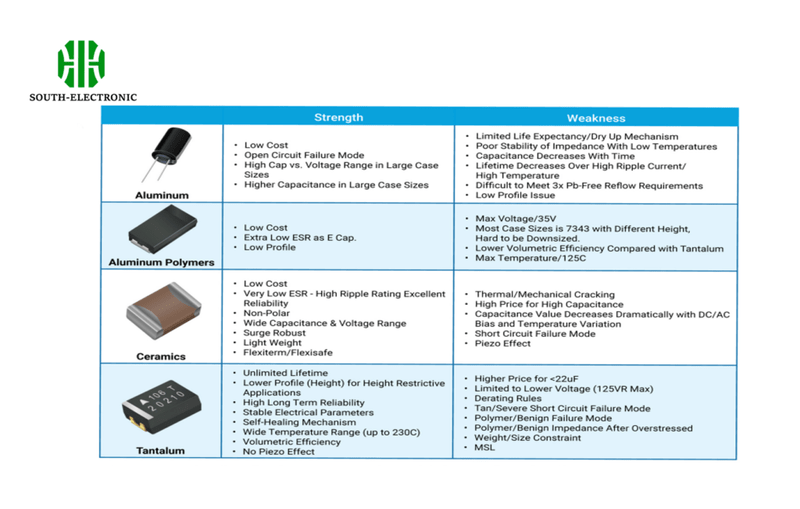

Используйте керамику (0,1–10 мкФ) вблизи микросхем для высокочастотной развязки. Выбирайте электролитические конденсаторы (10–10 000 мкФ), когда требуется большой объём накопления энергии. Танталовые конденсаторы (1–500 мкФ) подходят для стабильной работы в компактных корпусах.
Каждый тип конденсатора играет уникальную роль в экосистеме печатных плат. Я обжигал танталовые конденсаторы, размещая их после силовых ключей.
Таблица выбора области применения
Соответствие технологий конденсаторов требованиям схемы:
| Тип | Лучшие примеры использования | Избегайте этих ситуаций | Основные преимущества | |--------------|------------------------------|------------------------------|----------------------------|
| Керамика | Подавление помех на частотах >10 МГц | Высоковольтные цепи (>50 В) | Низкая стоимость, миниатюрный размер |
| Электролитические | Стабилизация входного питания | Температура ниже нуля | Высокая ёмкость |
| Тантал | Медицинские приборы, аэрокосмическая промышленность | Пути тока с высокой пульсацией | Стабильность, компактность |
Керамические материалы доминируют на печатных платах мобильных устройств — их неполярность предотвращает риск обратного смещения. Электролитические материалы служат точками ввода питания, где большие ёмкости поглощают электрические скачки. Танталовые материалы отлично подходят для имплантируемых медицинских устройств, требующих десятилетия надёжности.
Компромиссы с производительностью
Керамика теряет ёмкость под действием постоянного тока. Я компенсировал это, указав 22 мкФ, хотя требовалось всего 10 мкФ. Электролитические конденсаторы пропускают больше тока, чем танталовые, что проблематично для устройств с питанием от аккумуляторов. Сравните соотношение цены и производительности: керамические — для бюджетных проектов, танталовые — для систем жизнеобеспечения.
Вывод
Размещайте конденсаторы стратегически рядом с источниками шума и выводами питания. Выбирайте типы и характеристики, соответствующие требованиям вашей схемы. Тщательное управление конденсаторами обеспечивает надёжность печатной платы.
