Vous vous interrogez sur la différence entre PWB et PCB, n'est-ce pas ? C'est une question fréquente qui peut prêter à confusion en électronique. Ne vous inquiétez pas, je suis là pour vous aider.
Alors que "PWB" et "PCB" sont souvent utilisés de manière interchangeable aujourd'hui, "PWB" (Printed Wiring Board1) était historiquement destiné au câblage de base, et "PCB" (Printed Circuit Board2) a évolué avec des circuits gravés. Maintenant, le PCB est la norme mondiale, bien que le PWB soit toujours utilisé dans certaines régions comme le Japon.
Plongeons au cœur de ces termes et éclaircissons toutes les questions que vous pourriez avoir. Vous verrez comment comprendre cette distinction peut vous aider dans le monde de l'électronique.

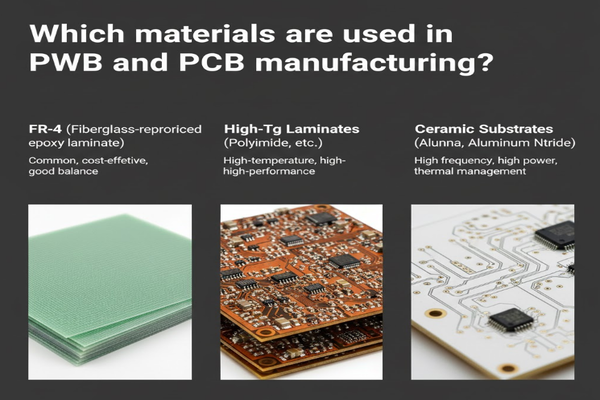

Quels matériaux sont utilisés dans la fabrication de PWB et PCB ?
Vous êtes-vous déjà demandé ce qui entre dans la fabrication de ces cartes ? Les matériaux sont cruciaux pour leurs performances. Si vous choisissez les mauvais, votre circuit pourrait tomber en panne.
La fabrication de PWB et PCB utilise couramment des matériaux comme le FR-4 (stratifié époxy renforcé de fibre de verre), qui équilibre coût et performance, et des matériaux spécialisés comme les stratifiés à Tg élevée (température de transition vitreuse élevée) ou les substrats céramiques pour les applications exigeantes.
Approfondissons les matériaux utilisés :
Matériaux de Substrat
Le fondement de toute carte est son substrat. Cela fournit un support mécanique et une isolation électrique.
| Type de Matériau | Caractéristiques | Applications Courantes |
|---|---|---|
| FR-43 | Standard, bon équilibre des propriétés électriques/mécaniques, rentable | Électronique générale, appareils grand public |
| Stratifiés à Tg élevée4 | Résistance à la chaleur plus élevée, meilleure stabilité dimensionnelle | Applications haute puissance, automobile, aérospatiale |
| Polyimide5 | Flexible, résistance aux hautes températures | Circuits flexibles, dispositifs médicaux |
| Substrats Céramiques6 | Excellente conductivité thermique, performances haute fréquence | Circuits RF/micro-ondes, modules de puissance |
Matériaux Conducteurs
Le cuivre est roi ici. Il forme les pistes qui transportent les signaux électriques.
- Cuivre Électrolytique : Le plus courant, excellente conductivité.
- Cuivre Recuit Laminé : Utilisé dans les circuits flexibles pour une meilleure flexibilité.
Masque de Soudure
Cette couche protectrice empêche les courts-circuits et la corrosion.
- À base d'Époxy : Standard, de couleur verte, offre une bonne protection.
- Photoimageable Liquide (LPI) : Permet des caractéristiques plus fines et une meilleure précision.
Encre de Légende
Aussi connue sous le nom de sérigraphie, elle ajoute les désignations de composants et les marquages.
- Encre à base d'Époxy : Durable, généralement blanche ou noire.

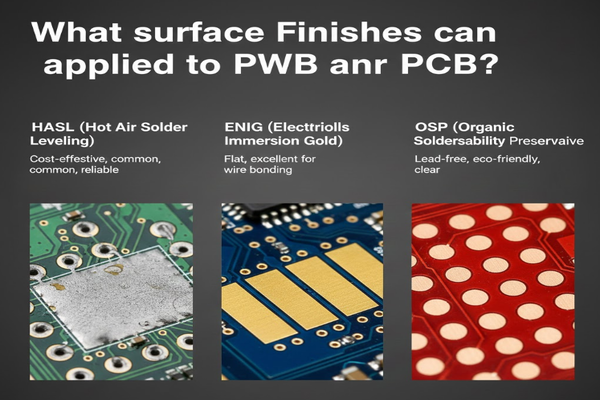

Quelles finitions de surface peuvent être appliquées aux PWB ou PCB ?
Curieux de connaître la dernière couche de votre carte de circuit imprimé ? La finition de surface est plus qu'esthétique ; elle est vitale pour la soudure et la protection.
Les finitions de surface sur les PWB et PCB protègent le cuivre exposé de l'oxydation et améliorent la soudabilité. Les types courants incluent le HASL7 (Hot Air Solder Leveling) pour sa rentabilité, l'ENIG8 (Electroless Nickel Immersion Gold) pour les surfaces planes et le fil de liaison, et l'OSP9 (Organic Solderability Preservative) pour les processus sans plomb.
Le rôle des finitions de surface
Les finitions de surface sont critiques. Elles protègent les pistes de cuivre de l'oxydation, ce qui peut ruiner les joints de soudure. Elles assurent également une bonne connexion électrique lors de l'assemblage.
| Type de Finition | Avantages | Inconvénients | Applications |
|---|---|---|---|
| HASL (Nivellement de Soudeur à Air Chaud) | Rentable, bonne soudabilité | Surface inégale, risque de choc thermique | Usage général, automobile |
| ENIG (Or de Nickelage Chimique par Immersion) | Surface plane, bon pour les pas fins, excellente durée de conservation, bon pour le fil de liaison | Coût plus élevé, risque de "tache noire" | BGA, pas fins, médical, aérospatiale |
| OSP (Conservateur de Soudabilité Organique) | Écologique, très plat, processus simple | Durée de conservation limitée, sensible à la manipulation | Électronique grand public, applications sans plomb |
| Argent par Immersion (ImAg) | Surface plane, bon pour les pas fins, faible perte de signal | Risque de ternissement, faible résistance à la manipulation | RF/micro-ondes, applications haute vitesse |
| Étain par Immersion (ImSn) | Surface plane, bonne soudabilité | Risque de croissance de whiskers, courte durée de conservation | Connecteurs à ajustement forcé, applications sans plomb |
Considérations Clés
Lorsque vous choisissez une finition, pensez à :
- Coût : Certaines finitions sont beaucoup plus chères.
- Soudabilité : La facilité avec laquelle les composants se fixeront.
- Durée de Conservation : Combien de temps la carte peut être stockée avant l'assemblage.
- Fiabilité : Ses performances dans le temps, surtout dans des environnements difficiles.
- Impact Environnemental : Les options sans plomb deviennent la norme.

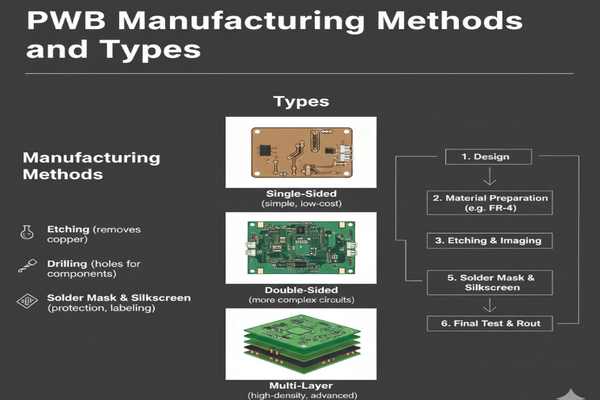

Méthodes et types de fabrication de PWB
Vous êtes-vous déjà demandé comment ces cartes complexes sont réellement fabriquées ? Les méthodes ont un impact direct sur ce que la carte peut faire.
La fabrication de PWB et PCB implique des processus comme la gravure de motifs conducteurs à partir de feuilles de cuivre laminées sur un substrat, le perçage de trous pour les composants et les interconnexions, et l'application d'un masque de soudure et d'une sérigraphie. Les cartes peuvent être unilatérales, bilatérales ou multicouches, selon la complexité du circuit.
Étapes de fabrication de base
Fabriquer une carte de circuit imprimé est une danse en plusieurs étapes. Chaque étape est précise.
- Conception : Les ingénieurs créent la disposition à l'aide de logiciels spécialisés.
- Préparation des Matériaux : Les stratifiés recouverts de cuivre sont coupés à la taille.
- Imagerie : Le motif du circuit est transféré sur le cuivre à l'aide de la photolithographie.
- Gravure : Le cuivre indésirable est retiré, laissant les pistes de circuit.
- Perçage : Des trous sont percés pour les composants et les vias (interconnexions entre les couches).
- Placage : Du cuivre est déposé dans les trous et sur les pistes pour améliorer la conductivité.
- Application du Masque de Soudure : Une couche protectrice est appliquée.
- Sérigraphie : Les identifiants des composants sont imprimés.
- Finition de Surface : La dernière couche protectrice est ajoutée.
- Test : Des tests électriques vérifient la fonctionnalité.
- Fabrication : Les cartes individuelles sont découpées du panneau.
Types de Cartes
Des besoins différents appellent des types de cartes différents.
| Type | Description | Avantages | Inconvénients |
|---|---|---|---|
| Unilatéral | Motif conducteur d'un seul côté | Simple, faible coût | Faible densité, complexité limitée |
| Bilatéral | Motifs conducteurs des deux côtés, connectés par des trous traversants plaqués | Densité accrue, circuits plus complexes | Plus complexe qu'unilatéral |
| Multicouche | Plusieurs couches de circuits séparées par une isolation, interconnectées par des vias | Haute densité, circuits complexes, taille réduite | Coût élevé, fabrication complexe |
| PCB Flexibles (Flex) | Construits sur des substrats plastiques flexibles | Peut se plier, gain de place, résistance aux chocs | Coût plus élevé, manipulation délicate |
| PCB Rigide-Flex | Combinaison de sections rigides et flexibles | Le meilleur des deux mondes, idéal pour les appareils compacts | Coût très élevé, conception complexe |

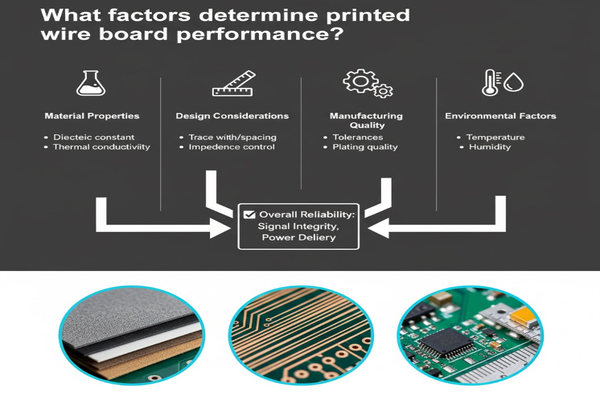

Quels facteurs déterminent les performances des cartes de câblage imprimées ?
Vous vous demandez ce qui rend une carte de circuit imprimé vraiment efficace ? Ses performances dépendent d'un mélange de facteurs critiques. Négliger l'un d'entre eux peut entraîner des problèmes majeurs.
Les performances des cartes de câblage imprimées sont déterminées par les propriétés des matériaux (constante diélectrique, conductivité thermique), les considérations de conception (largeur des pistes, contrôle d'impédance), la qualité de fabrication (tolérances, placage) et les facteurs environnementaux (température, humidité). Ces éléments influencent collectivement l'intégrité du signal, l'alimentation électrique et la fiabilité globale.
Caractéristiques Électriques
Celles-ci sont primordiales pour l'intégrité du signal.
- Constante Diélectrique (Dk) : Affecte la vitesse du signal et l'impédance. Un Dk plus faible signifie souvent des signaux plus rapides.
- Tangente de Perte (Df) : Représente la perte de signal. Un Df plus faible est meilleur pour les applications haute fréquence.
- Contrôle d'Impédance : Maintenir une impédance constante le long des chemins de signal empêche les réflexions et la dégradation du signal. C'est crucial pour les données à haute vitesse.
- Largeur et Espacement des Pistes : Détermine la capacité de transport de courant et empêche la diaphonie entre les pistes adjacentes.
Gestion Thermique
La chaleur est l'ennemi de l'électronique.
- Conductivité Thermique : La capacité du matériau à évacuer la chaleur des composants.
- Dilatation Thermique (CTE) : L'ampleur de l'expansion du matériau avec la chaleur. Des CTE incompatibles entre les matériaux peuvent provoquer des contraintes et des pannes.
- Résistance Thermique : Mesure la capacité d'un matériau à résister au flux de chaleur.
Intégrité Mécanique
La carte doit tenir physiquement.
- Résistance à la Flexion : Résistance à la flexion.
- Résistance au Décollement : La qualité de l'adhérence du cuivre au substrat.
- Stabilité Dimensionnelle : L'ampleur de la variation de taille de la carte avec la température ou l'humidité.
Robustesse Environnementale
Comment la carte gère le monde réel.
- Absorption d'Humidité : Une humidité élevée peut affecter les propriétés électriques et la fiabilité.
- Résistance Chimique : Protection contre les environnements difficiles.
- Inflammabilité (classification UL 94) : La facilité avec laquelle le matériau s'enflamme et propage la flamme.
Conclusion
Bien que "PWB" et "PCB" puissent sembler similaires, cet article clarifie leurs distinctions, matériaux, fabrication, finitions et facteurs de performance.
